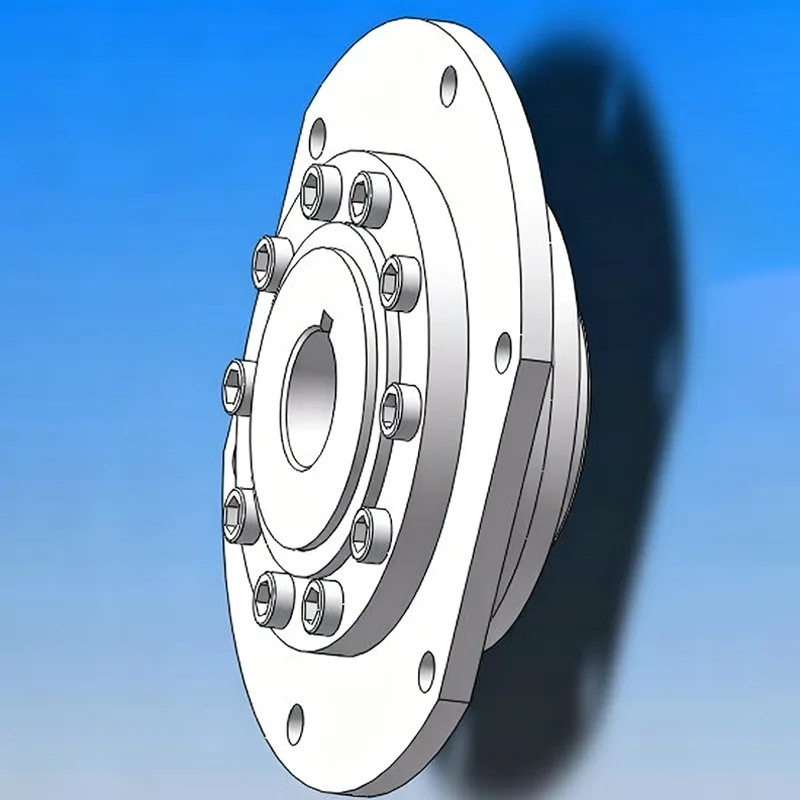

Sprzęgło baryłkowe typu WJA

Sprzęgło baryłkowe typu WJA to ulepszony element połączenia przekładni, zaprojektowany specjalnie do pracy w ciężkich warunkach i pod dużym obciążeniem. Opierając się na dojrzałej konstrukcji przekładni z rolkami sferycznymi i bardzo wszechstronnej metodzie łączenia z cylindrycznym otworem na wał, zapewnia równowagę pomiędzy łatwością montażu i stabilnością działania.

W przeciwieństwie do zwykłych elementów przekładni, posiada wielowymiarową kompensację przemieszczenia, wysoką nośność i dużą zdolność adaptacji do środowiska. Dzięki zintegrowanemu kuciu i precyzyjnemu przetwarzaniu poprawia wydajność konstrukcyjną i może skutecznie radzić sobie ze złożonymi i trudnymi warunkami pracy, a także trybami pracy o wysokiej częstotliwości przez długi czas. Jest to podstawowy preferowany komponent do przenoszenia mocy w różnych ciężkich urządzeniach przemysłowych.

Zalety procesu

1. Zintegrowane formowanie z materiału o wysokiej wytrzymałości

Produkt powstaje w wyniku pełnego procesu kucia, wykorzystując wysokiej jakości surowce stopowe o wysokiej wytrzymałości. Ogólna konstrukcja nie ma szczelin między złączami, a jej podstawowa wytrzymałość i wytrzymałość konstrukcyjna znacznie przewyższają wytrzymałość zwykłych produktów spawanych. Dzięki temu od samego początku można uniknąć problemów, takich jak odkształcenia i pęknięcia pod dużym obciążeniem.

2. Precyzyjna obróbka CNC

Cała maszyna jest obrabiana przy użyciu precyzyjnej obróbki CNC. Błędy wymiarowe kluczowych komponentów można kontrolować, a odchylenie współosiowości jest niewielkie, co zapewnia dokładność montażu komponentów i zapobiega nadmiernemu luzowi montażowemu powodującemu drgania podczas pracy i błędy poluzowania.

3. Ogólna obróbka wzmacniająca obróbka cieplna

Sprzęgło baryłkowe typu WJA poddawane jest ogólnej optymalizacji procesu obróbki cieplnej. To jednocześnie zwiększa ogólną twardość i wytrzymałość strukturalną produktu, osiągając równowagę sztywności i wytrzymałości. Może wytrzymać uderzenia pod dużym obciążeniem i uniknąć uszkodzeń zmęczeniowych spowodowanych długotrwałymi obciążeniami zmiennymi.

4. Proces dokładnego szlifowania powierzchni stykowych rolek

Rolki przekładni rdzeniowej mają dokładnie oszlifowane powierzchnie stykowe. Współpracujące powierzchnie stykowe są gładkie i płaskie, co zapewnia gładkie i niezakłócone zazębianie się podczas pracy, bez zakleszczania się lub sklejania, co znacznie zmniejsza straty w przekładni.

5. Wiele rygorystycznych kontroli jakości

Wdraża się wiele poziomów standardów kontroli jakości, ściśle kontrolując podstawowe parametry, takie jak dokładność rozmiaru, współosiowość i prześwit. Kontroluje to jakość u źródła i gwarantuje, że produkt może działać nieprzerwanie bez poluzowań, awarii lub niestabilnej pracy przez długi czas.

Możliwość dostosowania warunków pracy

- Odporność na warunki atmosferyczne w szerokim zakresie temperatur: Sprzęgło sferyczne typu WJA ma doskonałą tolerancję na wysokie i niskie temperatury, jest w stanie dostosować się do ekstremalnych warunków pogodowych, takich jak ekspozycja na światło słoneczne na zewnątrz, ekstremalne zimno i wilgotność, nie ma wpływu na regularne zmiany temperatury i utrzymuje stabilną pracę o każdej porze roku.

- Odporność na korozję w złożonych środowiskach: Dzięki wzmocnionej strukturze uszczelniającej może skutecznie zapobiegać erozji kurzu, oleju i wilgoci z zewnątrz, zapewniając kompleksową ochronę wewnętrznej struktury przekładni rolkowej, odpowiedniej dla zakurzonych, tłustych i wilgotnych, trudnych warsztatów produkcyjnych.

- Możliwość dostosowania do trybów pracy o dużej intensywności: Może doskonale dostosować się do trybów pracy o wysokiej intensywności, takich jak 24-godzinna ciągła praca, częste uruchamianie i zatrzymywanie oraz ruch posuwisto-zwrotny sprzętu, przy ciągłej i stabilnej mocy wyjściowej, bez tłumienia mocy lub awarii transmisji.

- Uniwersalne zastosowanie do dużych obciążeń: Nadaje się do różnych ciężkich urządzeń przemysłowych, takich jak dźwigi, maszyny metalurgiczne i maszyny górnicze, może stabilnie wytrzymać różne trudne, ciężkie warunki i jest niezawodnym elementem wspierającym dla ciężkich systemów przesyłowych.

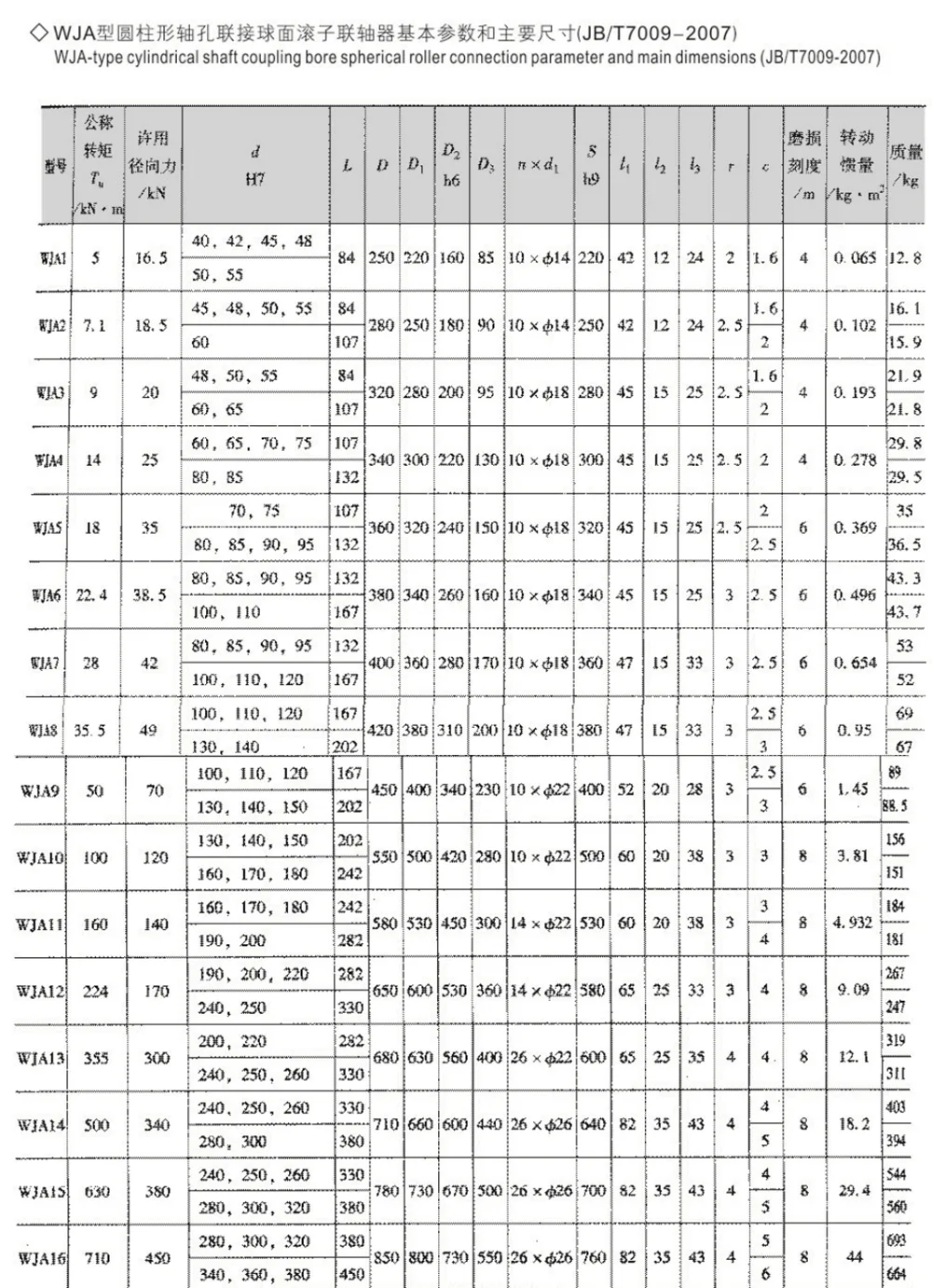

Uwaga: 1. Moment bezwładności i masę oblicza się w przybliżeniu w oparciu o minimalną średnicę otworu wału.

2. Zastosuj średnicę otworu wału i stopień Si L poza zakresem wymienionego lub innego typu wpustu, po konsultacji z producentem.

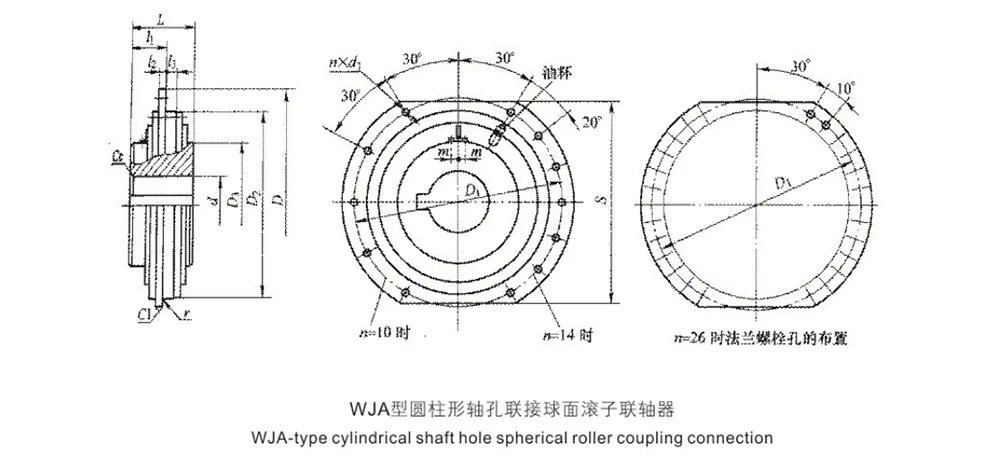

Otwór na wał, forma połączenia i wymiary sprzęgła typu WJA powinny być zgodne z otworem na wał typu J1 i rowkiem wpustowym typu A lub typu B określonymi w GB/T 3852-1997, a chropowatość powierzchni Ra otworu wału nie powinna przekraczać 3,2 μm.

Przed montażem należy oczyścić łącznik z zadziorów. Podczas montażu nałóż smar na wnęki rolek.

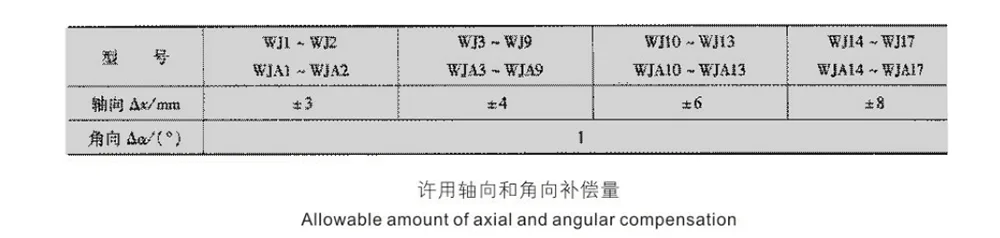

Po zmontowaniu każde półsprzęgło powinno mieć możliwość swobodnego obracania się i przemieszczania osiowego o wartość Δx określoną w tabeli 4-107.

Często zadawane pytania

P1: Jakie są podstawowe zalety sprzęgła rolkowego typu WJA?

A1: Sprzęgło baryłkowe typu WJA wykorzystuje do połączenia cylindryczne otwory wału, charakteryzujące się dużą wszechstronnością i prostym zestrojeniem montażowym. Zachowuje także zdolność wielowymiarowej kompensacji przemieszczenia sprzęgła sferycznego, równoważąc łatwość montażu ze stabilnością przekładni. Został specjalnie zaprojektowany, aby dostosować się do skrzyń biegów, bębnów i mechanizmów przeniesienia napędu różnych ciężkich urządzeń.

P2: Czy można go używać przez długi czas w zakurzonym, zaolejonym i wilgotnym środowisku zewnętrznym?

A2: Produkt jest wyposażony we wzmocnioną konstrukcję uszczelniającą, która może skutecznie zapobiegać przedostawaniu się kurzu, oleju i pary wodnej do wewnętrznej struktury. Jednocześnie charakteryzuje się doskonałą odpornością na zmiany temperatury zarówno w wysokich, jak i niskich temperaturach i może być przystosowany do skomplikowanych i trudnych warunków pracy, takich jak otwarte przestrzenie zewnętrzne, zapylone i zaolejone warsztaty itp., w celu długotrwałej pracy.

P3: Czy ten produkt może nadawać się do sprzętu o dużym obciążeniu, który często uruchamia się i zatrzymuje i działa nieprzerwanie przez 24 godziny?

A3: Produkt został poddany ogólnej obróbce cieplnej w celu zwiększenia jego wytrzymałości i ma doskonałą odporność na zmęczenie. Jest w stanie wytrzymać skutki częstych uruchomień i zatrzymań, a także długoterminową, ciągłą pracę pod pełnym obciążeniem. Moc wyjściowa jest stabilna, awaryjność jest niska i nadaje się do przemysłowych trybów pracy o dużej intensywności.

- P4: W jaki sposób technologia przetwarzania produktu typu WJA wpływa na działanie sprzętu?

A4: Zintegrowane kucie + precyzyjne przetwarzanie CNC zapewnia ogólną dokładność maszyny, z małym błędem współosiowości i brakiem drgań podczas pracy; dokładne szlifowanie powierzchni styku rolek sprawia, że ​​zazębienie jest gładsze, straty w przekładni są mniejsze, a prawdopodobieństwo poluzowania się lub awarii w długim okresie eksploatacji jest mniejsze, co znacznie zmniejsza koszty konserwacji.
