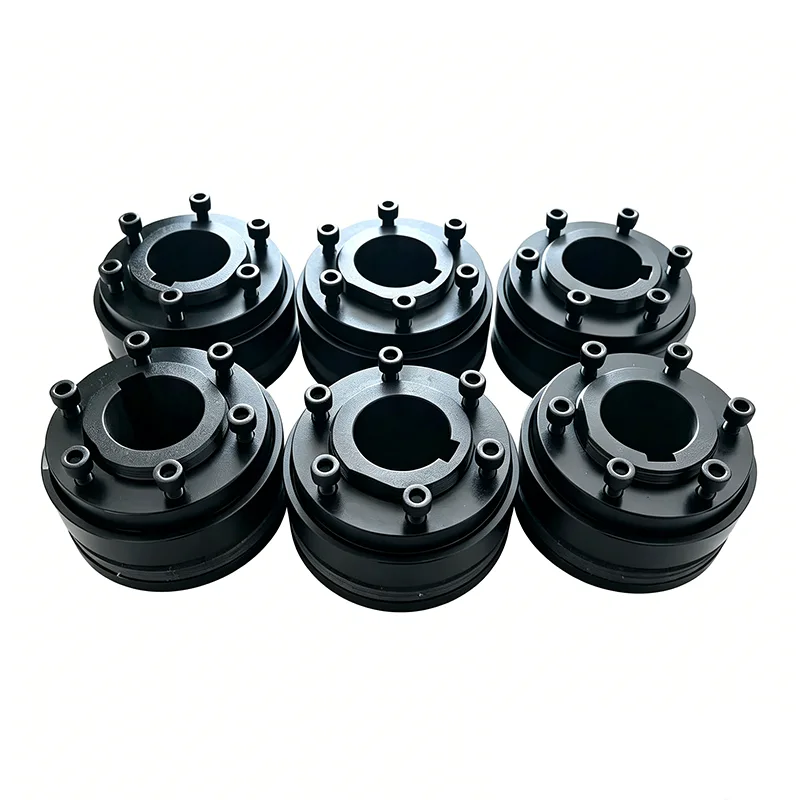

Ogranicznik momentu tarcia

Charakteryzujące się prostą konstrukcją, wysoką wydajnością kosztową, wygodną regulacją momentu obrotowego i stabilną pracą, nasze produkty są szeroko stosowane w ogólnych przekładniach mechanicznych, lekkich i średnich obciążeniach, pracy przerywanej i konwencjonalnych warunkach pracy z zabezpieczeniem przed przeciążeniem. Są to ekonomiczne i praktyczne akcesoria zabezpieczające do mechanicznej ochrony przed przeciążeniem.

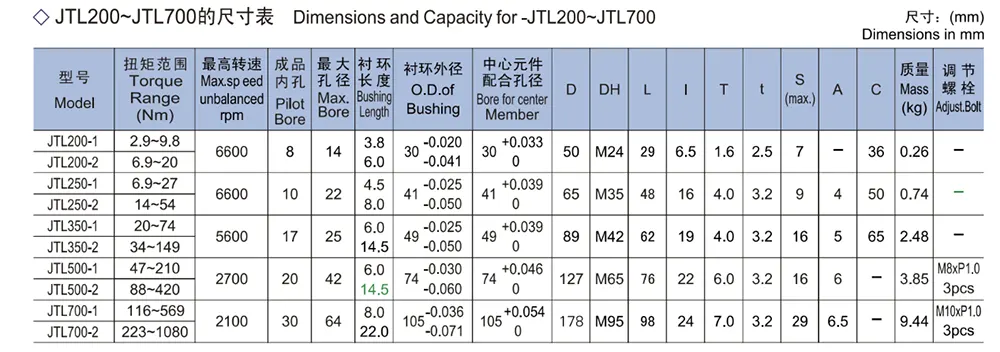

Ustawienie momentu obrotowego ogranicznika momentu tarcia uzyskuje się poprzez dokręcenie lub poluzowanie śrub regulacyjnych i/lub nakrętek regulacyjnych. Do regulacji momentu obrotowego w JTL200 do JTL350 dołączona jest nakrętka regulacyjna, a do JTL500 do JTL20 dostępne są śruby regulacyjne. Ustawienie momentu obrotowego można wykonać po zamontowaniu ogranicznika momentu obrotowego na wale.

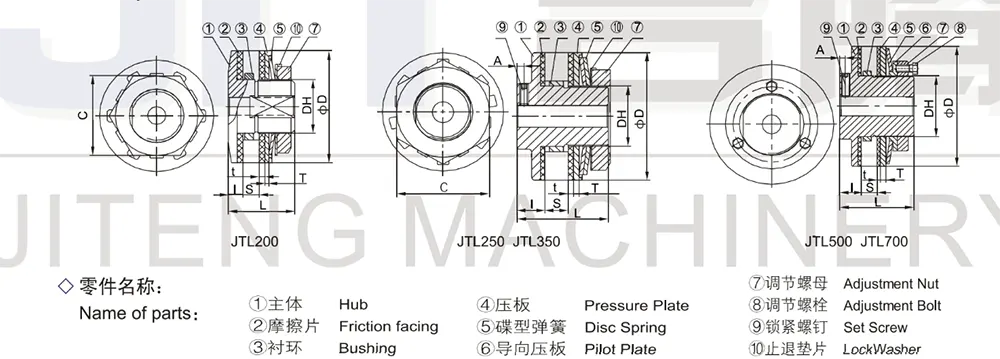

Dla JTL 200 do JTL 350:

Najpierw dokręć mocno ręcznie nakrętkę regulacyjną, tak aby sprężyna talerzowa pasowała do płytki. Następnie wstępnie dokręć nakrętkę kluczem o około 60 stopni.

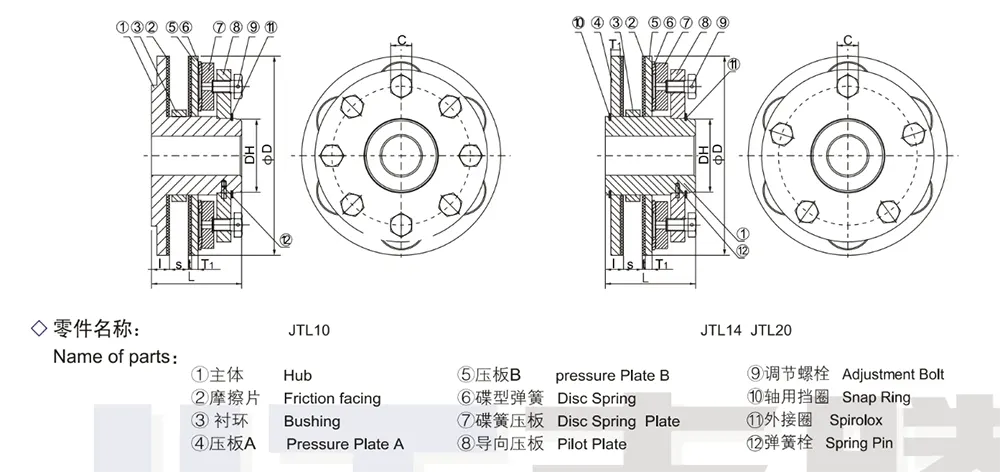

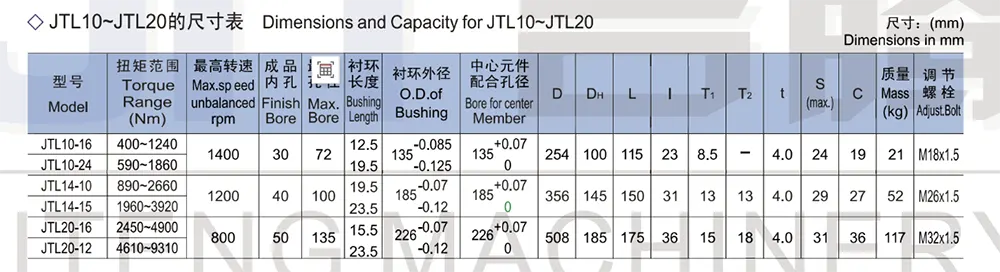

Dla JTL500 DO JTL10, 14, 20:

Najpierw obróć nakrętkę mocującą sprężynę talerzową do płytki, a następnie dokręć każdą śrubę regulacyjną o około 60 stopni. Następnie, jeśli ogranicznik momentu obrotowego ślizga się w normalnych warunkach obciążenia, stopniowo dokręcaj nakrętki (dla JTL200 do JTL350) lub śruby (dla JTL500 lub JTL20), aż ogranicznik momentu obrotowego przestanie się ślizgać.

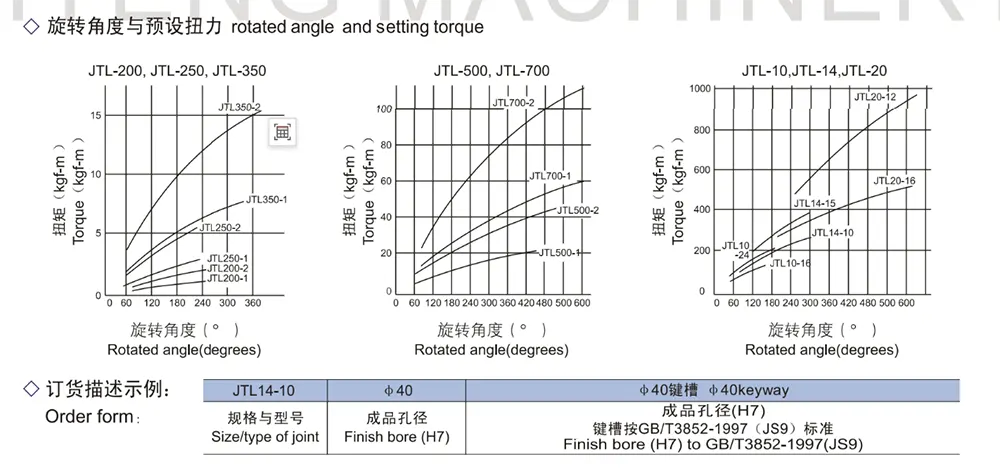

Zawsze równomiernie dokręcaj (lub poluzuj) śruby. Wypróbuj tę regulację kilka razy, aby znaleźć właściwe ustawienie momentu obrotowego dla maszyny. Dla ułatwienia wykres na następnej stronie przedstawia zależność pomiędzy efektywnym kątem obrotu i ustawionym momentem obrotowym. W celu precyzyjnego ustawienia momentu obrotowego zaleca się docieranie ogranicznika momentu obrotowego; na przykład 500 obrotów przy 50 do 60 obr/min przy obróceniu o kąt 45 stopni nakrętek regulacyjnych lub śrub.

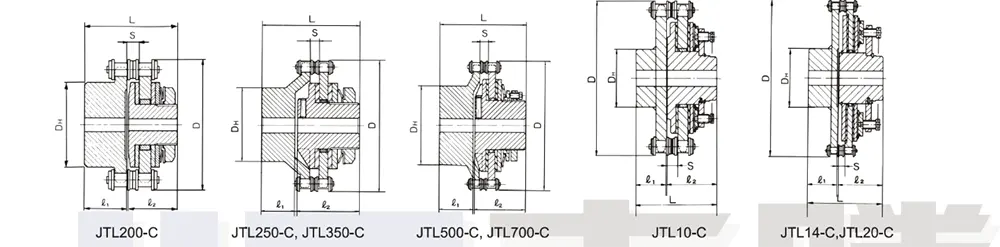

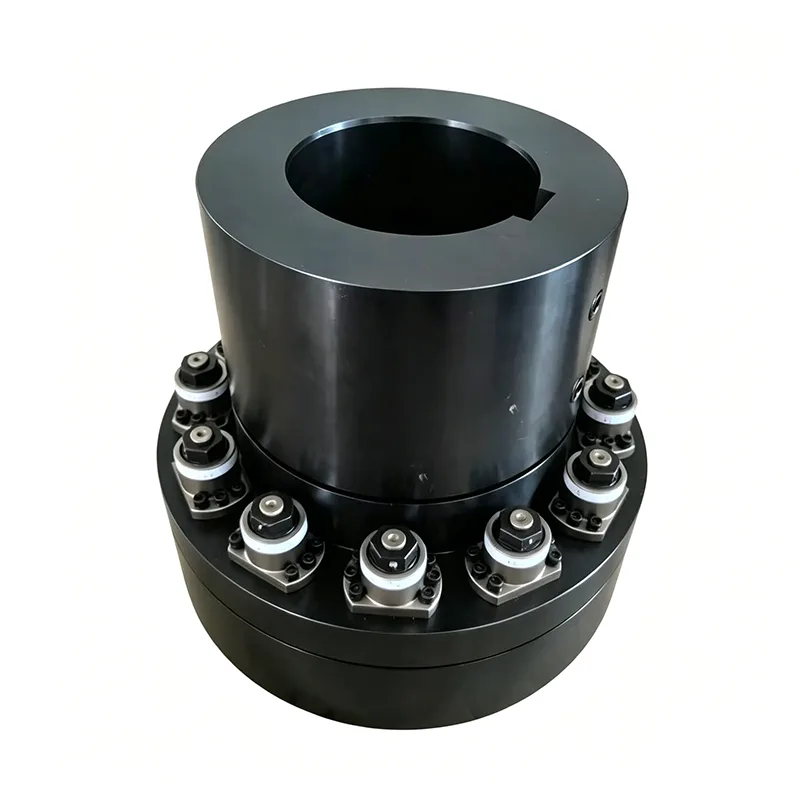

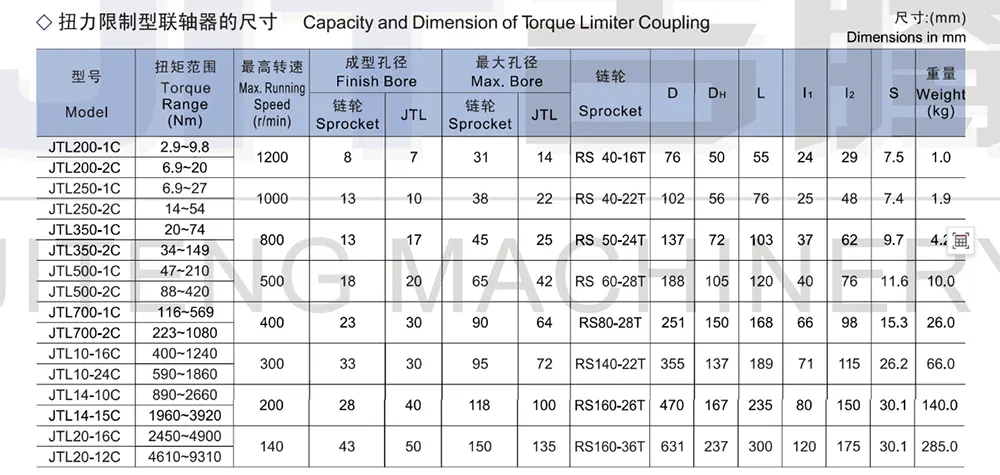

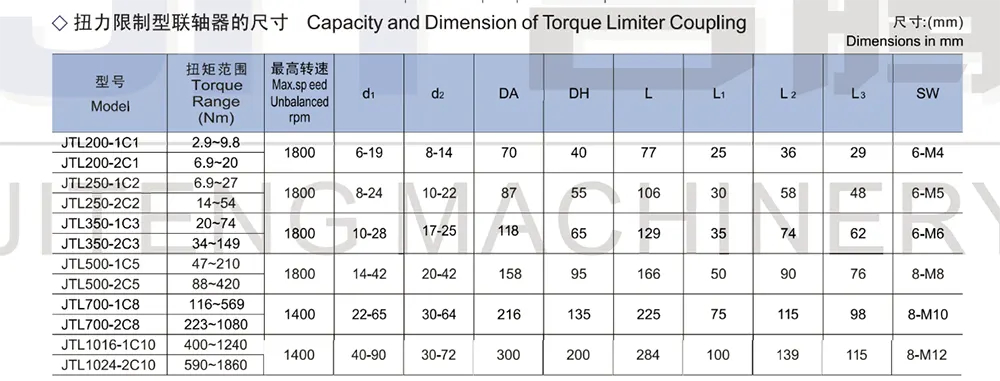

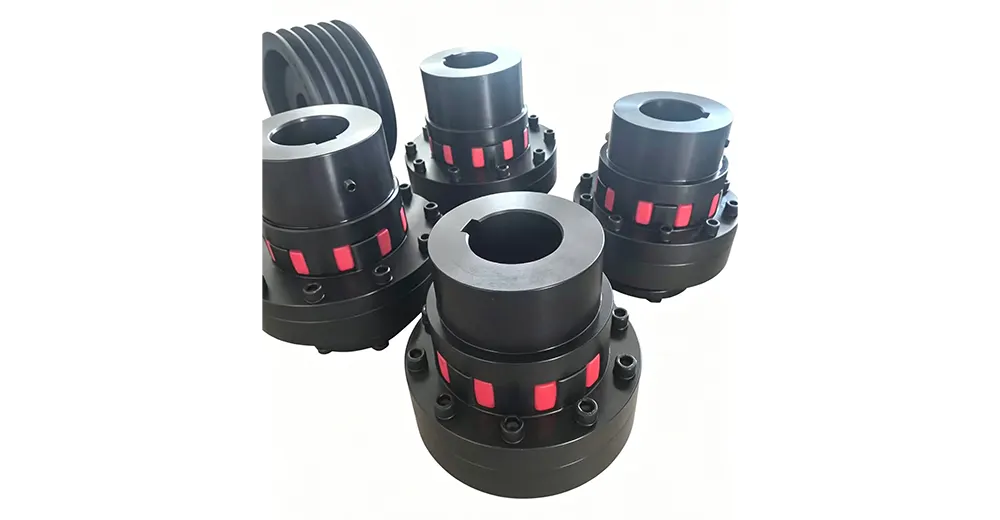

Sprzęgło cierne z ogranicznikiem momentu obrotowego łączy zabezpieczenie przed przeciążeniem z możliwością łączenia wałów napędzającego i napędzanego. Jest to zespół składający się z ogranicznika momentu obrotowego JT® i sprzęgła z łańcuchem rolkowym.

Taka konstrukcja zapewnia niezawodny charakter i łatwość montażu sprzęgu elastycznego.

1. Ze sztywnym skrętnie, bezluzowym sprzęgłem płytkowym ze stali

2. nadaje się do wysokich temperatur roboczych (do 280°C)

3. ze zmiennymi podkładkami dystansowymi dla różnych rozstawów wałów

1.Połączenie wał-wał

2.Skrętnie elastyczne sprzęgło bezpieczeństwa

3.Wtyczka osiowa

4. Potrafi kompensować niewspółosiowość

5. Moment obrotowy można ustawić na miejscu

6.Wykończenie otworu zgodnie z ISO, tolerancja H7, rowek wpustowy zgodnie z DIN 6885, arkusz 1-Js9

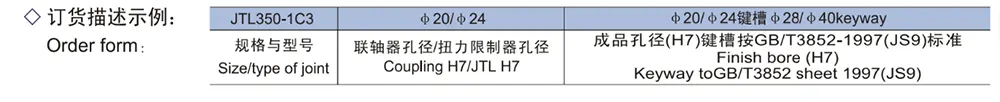

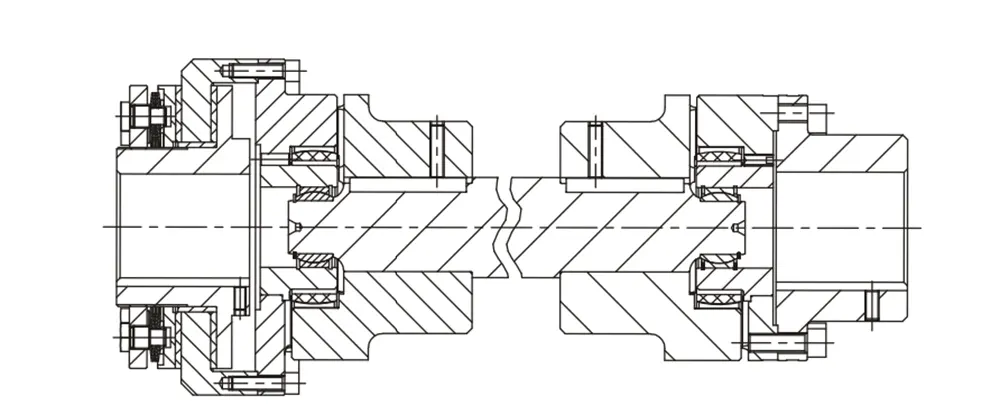

1.jako sprzęgło wału pośredniego

2.dla dużych rozstawów wałów

3.dostępne w połączeniu ze stalowymi złączami laminowymi

1. Proste, kompaktowe rozwiązanie.

2. Ta wersja jest wyposażona w sprężyny śrubowe umożliwiające precyzyjną regulację: .../CM.

3. Nadaje się do stosowania w warunkach antykorozyjnych: DF/EA.

4. Dostępny montaż niestandardowy (wersja L).

5.Regulacja blokady za pomocą pierścienia promieniowego, łatwa wymiana na inne marki na rynku: .../GR.

6. Zakres momentu obrotowego: 1-23 000 Nm; Maks. średnica otworu Φ140mm.

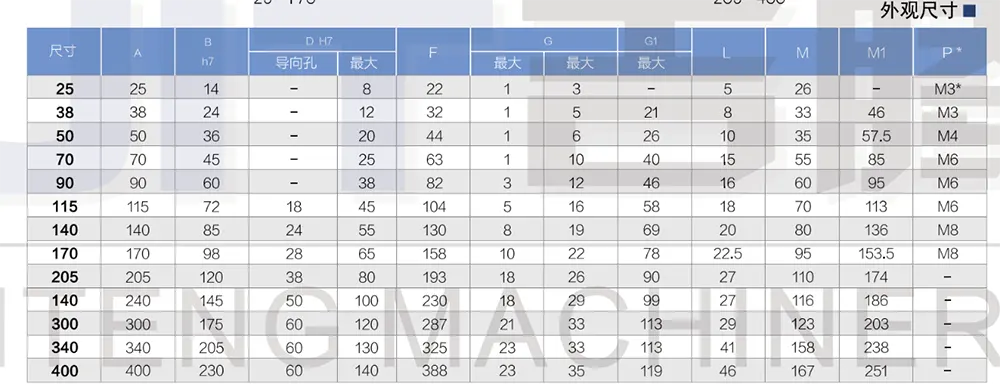

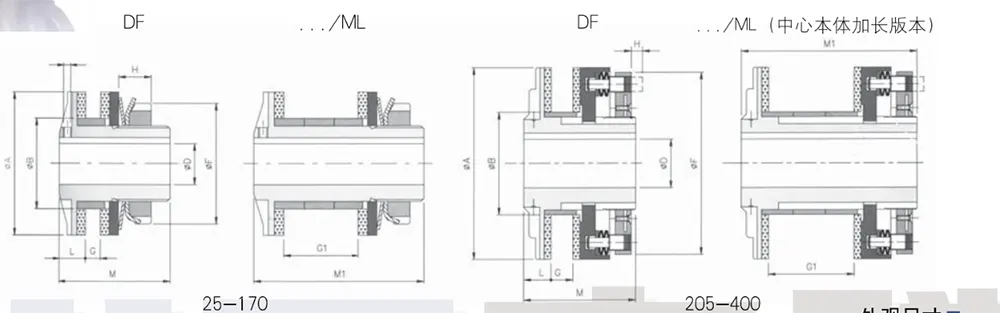

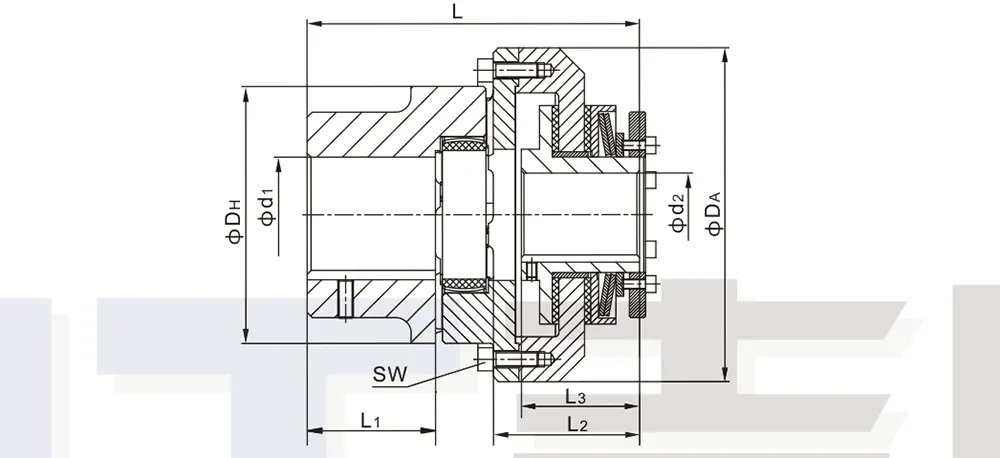

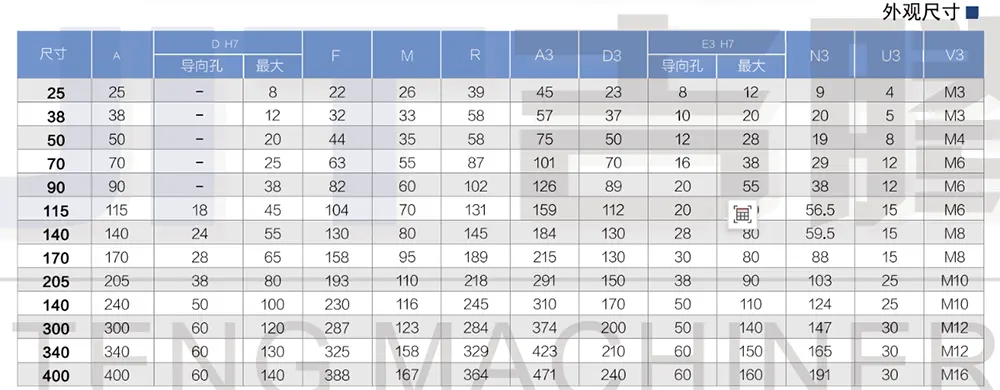

Ogólne wymiary

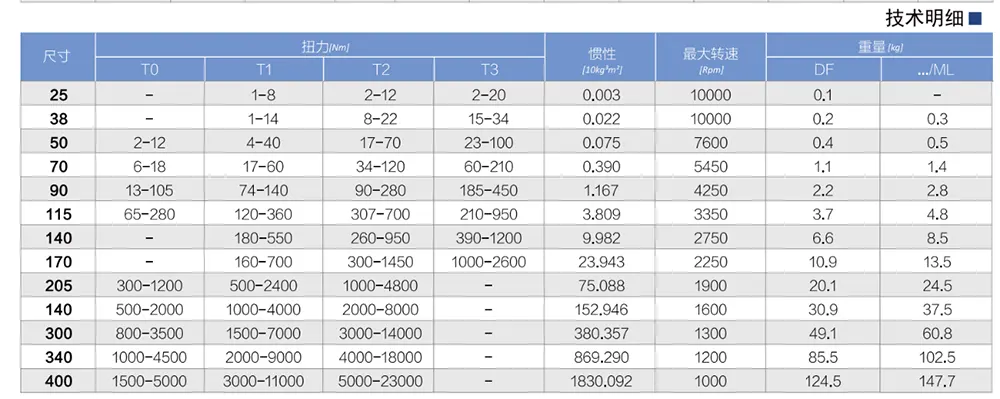

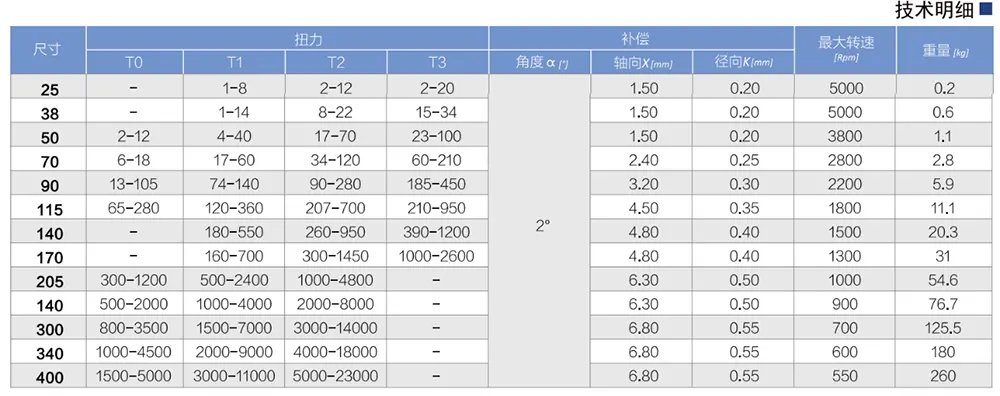

Szczegóły techniczne

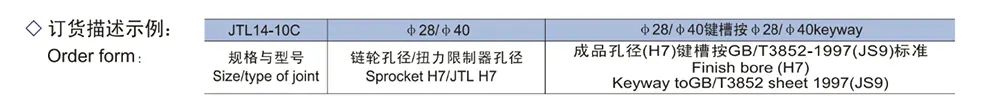

Na żądanie

P*: Rozmiar 25, śruby z łbem płaskim znajdują się po stronie nakrętki, a nie po stronie kołnierza.

Masa dotyczy ogranicznika momentu obrotowego z otworem prowadzącym (DF). Bezwładność odnosi się do maksymalnej średnicy gotowego otworu.

1. Proste, kompaktowe rozwiązanie do zastosowań z napędami koncentrycznymi.

2. Dwukierunkowe zabezpieczenie przed przeciążeniem.

3. Ogranicznik momentu tarcia może być wyposażony w różne typy tarcz ciernych, aby spełnić specyficzne wymagania aplikacji.

4. Ta wersja jest wyposażona w dopasowane sprężyny śrubowe umożliwiające precyzyjną regulację zespołu: .../CM/TAC.

5. Blokowanie promieniowe za pomocą nakrętki zabezpieczającej: .../GR.

6. Zakres momentu obrotowego: 1-23 000 Nm; Maks. średnica otworu: Φ160mm.

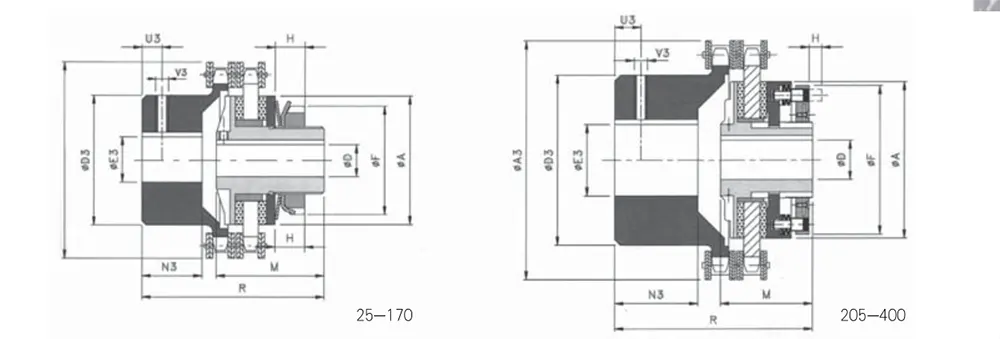

Ogólne wymiary

Szczegóły techniczne

Na żądanie

Dane dotyczą kompletnego zestawu (DF/TAC)

Masa odnosi się do kompletnego zespołu z otworem prowadzącym (DF/TAC)
