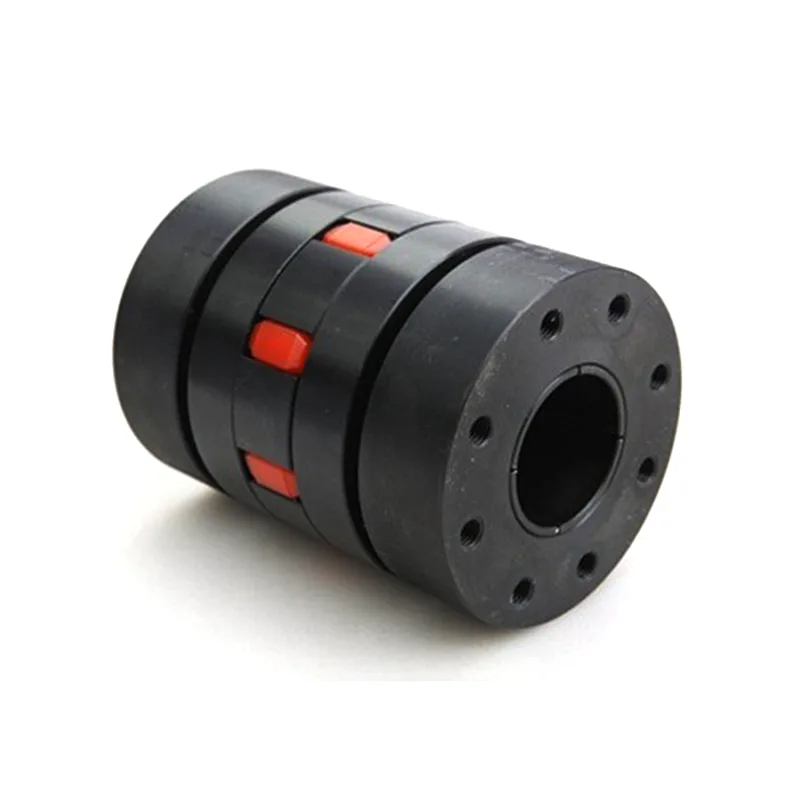

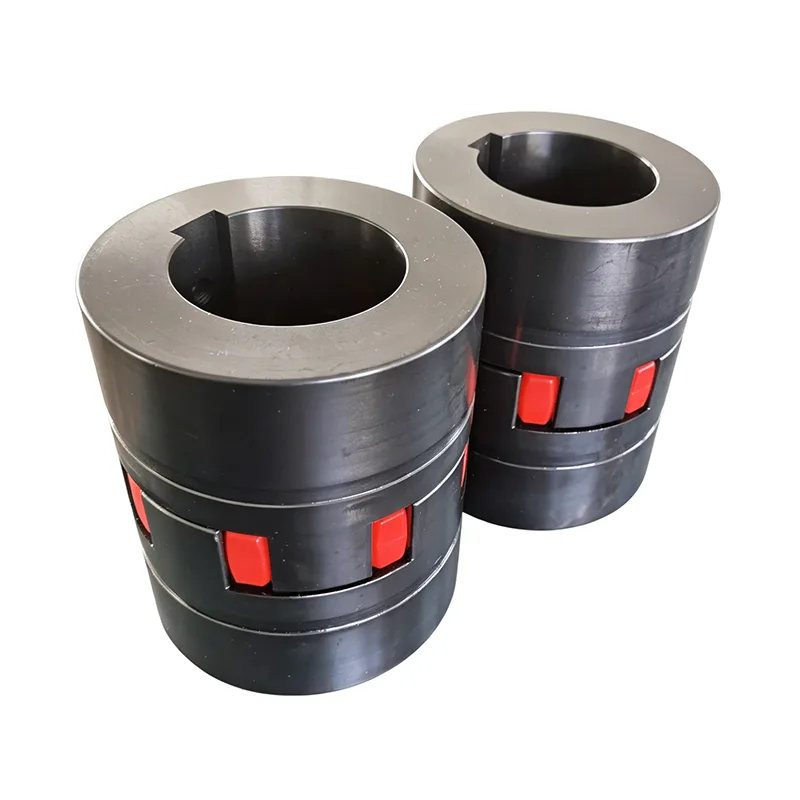

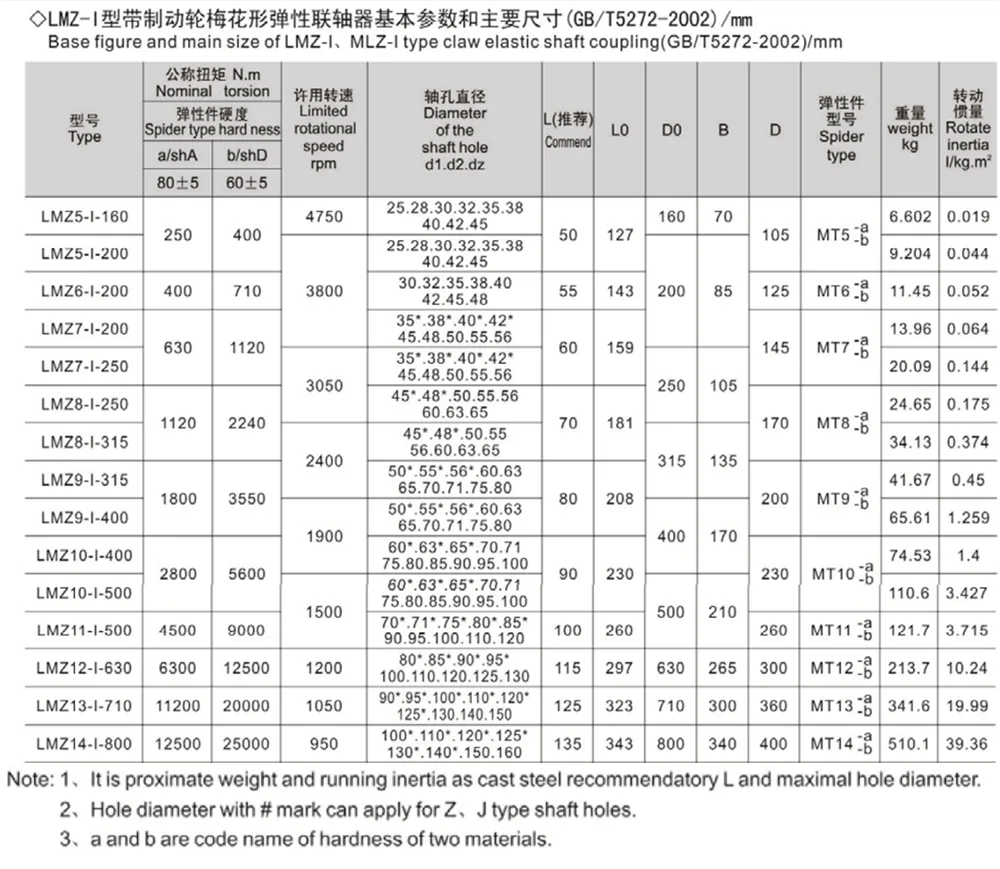

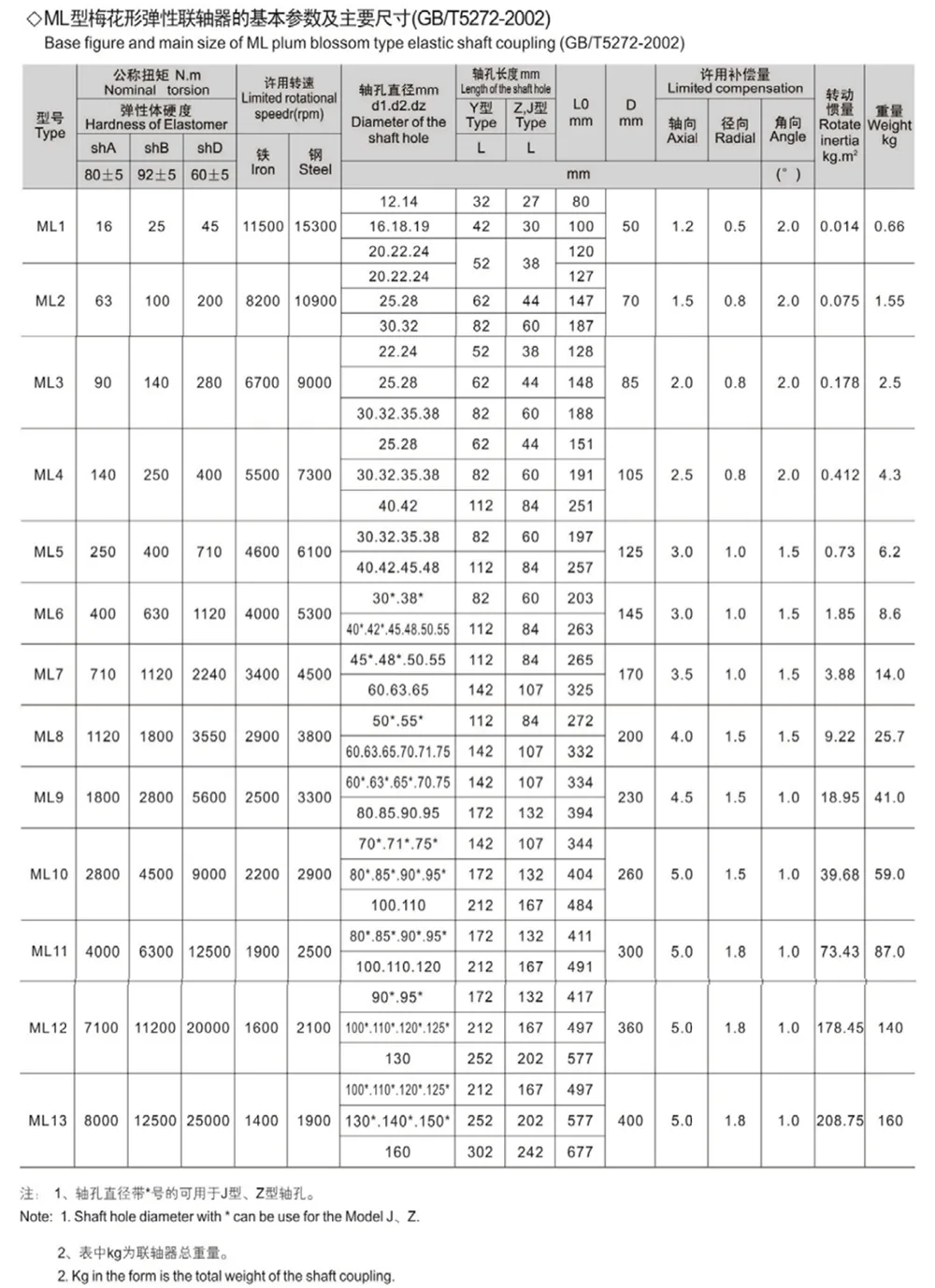

Sprzęgło elastyczne szczękowe

Sprzęgło elastyczne szczękowe, powszechnie określane również jako sprzęgła elastyczne typu śliwkowego, jest szeroko stosowanym elastycznym elementem tłumiącym w przemysłowych układach przeniesienia mocy, znajdującym szerokie zastosowanie w różnych układach napędowych wału mocy o średniej i małej mocy.

Sprzęgła szczękowo-elastyczne a tradycyjne łączniki sztywne

W przeciwieństwie do tradycyjnych łączników sztywnych, łączniki elastyczne szczękowe wykorzystują centralny element elastyczny w kształcie śliwki, który elastycznie łączy dwie połówki sprzęgła (każda ma wystające „szczęki”). Taka konstrukcja umożliwia automatyczne kompensowanie przez sprzęgło względnej niewspółosiowości wałów pomiędzy podłączonymi urządzeniami, skutecznie tłumiąc drgania robocze.

Dzięki wszechstronnemu zestawowi zalet – w tym prostocie konstrukcji, brakowi wymagań dotyczących smarowania, łatwości konserwacji i dużej nośności – stał się preferowanym komponentem do zastosowań wymagających częstego uruchamiania i zatrzymywania oraz szybkiego przełączania w przód-tył.

Jednakże produkt ma specyficzne ograniczenia operacyjne; generalnie nie nadaje się do zastosowań wymagających dużych obciążeń lub specjalistycznych scenariuszy, w których przestrzeń osiowa jest poważnie ograniczona. Nabywcom zaleca się wybranie konkretnego modelu w oparciu o rzeczywiste warunki pracy sprzętu, aby zapewnić optymalną kompatybilność i stabilną wydajność.

Skład strukturalny

Sprzęgło elastyczne szczękowe charakteryzuje się opływową i naukowo opracowaną konstrukcją. Dzięki minimalnej liczbie komponentów i prostej logice montażu jest to bardzo praktyczny i lekki, elastyczny element przekładni.

1. Główna struktura zespołu:

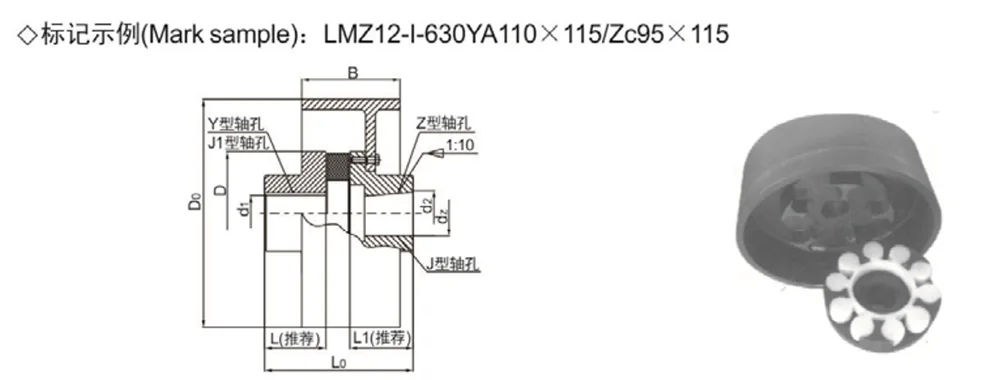

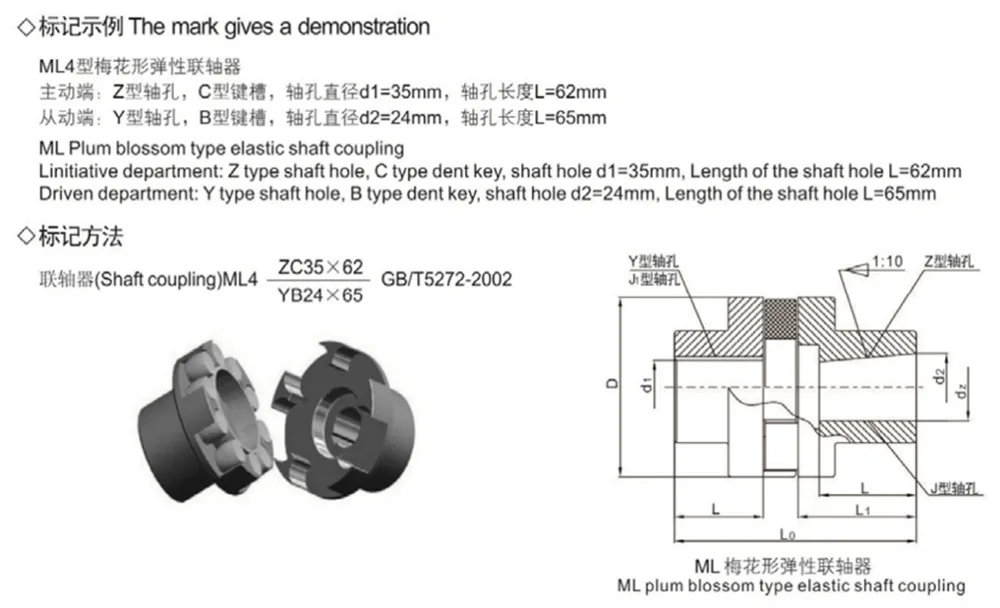

Kompletny zespół składa się z dwóch identycznych połówek sprzęgła – każda z wystającymi „szczękami” lub występami – oraz centralnej elastycznej wkładki w kształcie śliwki. Moc przenoszona jest stabilnie przez mechanizm, a szczęki mocno chwytają i sprzęgają się z elastycznym elementem.

2. Elastyczny mechanizm transmisji:

Elastyczna wkładka w kształcie śliwki służy jako rdzeń tłumiący, umieszczony pomiędzy szczękami obu połówek sprzęgła. Eliminując bezpośredni kontakt metalu z metalem, konstrukcja ta zasadniczo zmniejsza zużycie przekładni i łagodzi wstrząsy mechaniczne sprzętu.

3. Lekka i kompaktowa konstrukcja:

Dzięki małej całkowitej średnicy zewnętrznej i minimalnej powierzchni montażowej sprzęgło idealnie nadaje się do kompaktowych układów sprzętu, zapewniając, że nie powoduje żadnego obciążenia konstrukcyjnego dla maszyny głównej.

Zalety produktu

Sprzęgło elastyczne szczękowe zostało specjalnie zaprojektowane do standardowych scenariuszy przenoszenia mocy od średniej do małej. Jego podstawowe zalety — stabilność, trwałość, bezobsługowe działanie i duże możliwości adaptacji — sprawiają, że jest to bardzo odpowiedni komponent do większości ogólnych zastosowań w sprzęcie przemysłowym.

1. Wbudowana kompensacja niewspółosiowości wału

Automatycznie kompensuje względne błędy przesunięcia pomiędzy wałami napędowymi, łagodząc zacinanie się przekładni i problemy związane ze zużyciem spowodowane odchyleniami montażowymi i deformacjami operacyjnymi, zwiększając w ten sposób stabilność przekładni.

2. Doskonałe tłumienie i buforowanie drgań

Wykorzystując elastyczne właściwości przekładni elementu elastomerowego, skutecznie tłumi wibracje robocze i absorbuje wstrząsy podczas uruchamiania/wyłączania, zmniejsza hałas podczas pracy i chroni krytyczne komponenty, takie jak silniki i wrzeciona.

3. Bezsmarowy i łatwy w utrzymaniu

Ogólna konstrukcja nie wymaga smarowania, co eliminuje ryzyko wycieków lub przesiąkania oleju. Nie wymaga skomplikowanej codziennej konserwacji, co znacznie zmniejsza koszty utrzymania sprzętu i pracy.

4. Wysoka nośność i wygodna obsługa

Zapewnia doskonałą nośność w stosunku do swoich rozmiarów, dzięki czemu nadaje się do zastosowań wymagających pracy ciągłej, wymagających małych i średnich mocy wyjściowych. Późniejsza wymiana elementu elastomerowego jest prostym procesem; można tego dokonać jedynie poprzez osiowe przesunięcie jednej z połówek sprzęgła, co zapewnia wysoką wydajność konserwacji.

Obowiązujące scenariusze

W oparciu o swoją konstrukcję konstrukcyjną i charakterystykę działania, sprzęgło szczękowo-elastyczne jest specjalnie dostosowane do stabilnych zastosowań w przekładniach – w tym wymagających częstego przełączania – oferując jasno zdefiniowany zakres zastosowań i umożliwiając precyzyjny wybór produktu.

- Urządzenia transmisyjne o wysokiej częstotliwości Start/Stop: Zaprojektowane specjalnie dla układów napędowych o małej i średniej mocy, które wymagają częstego uruchamiania, zatrzymywania oraz przełączania do przodu/do tyłu; skutecznie buforuje obciążenia udarowe powstające podczas tych przejść.

- Średnia do niskiej prędkości: Stabilna praca Sprzęt: Nadaje się do układów napędowych maszyn przemysłowych pracujących przy niskich i średnich prędkościach, co czyni go idealnym rozwiązaniem dla środowisk produkcyjnych, w których stawiane są wysokie wymagania dotyczące stabilności przekładni i niezawodności działania.

- Urządzenia ogólnego przeznaczenia o małej i średniej mocy: Szeroko stosowane w różnych układach mechanicznych przekładni o małej i średniej mocy; służy jako standardowy element przekładni w konwencjonalnych przemysłowych liniach montażowych i maszynach przetwórczych ogólnego przeznaczenia.

Często zadawane pytania

- P1: Czy wymaga okresowego smarowania lub konserwacji?

A1: Sprzęgło elastyczne szczękowe ma elastyczną konstrukcję przekładni z elastomeru, która nie wymaga smarowania podczas pracy, co eliminuje problemy z zanieczyszczeniem oleju. Jest bezobsługowy w codziennym użytkowaniu; okresowe kontrole mające na celu zapewnienie, że elastomer nie ulega starzeniu lub nadmiernemu zużyciu, to jedyne wymagania, co skutkuje wyjątkowo niskimi kosztami eksploatacji i konserwacji.

- Pytanie 2: Czy to sprzęgło nadaje się do sprzętu szybkobieżnego lub obciążonego dużym obciążeniem?

A2: Ten produkt jest przeznaczony przede wszystkim do zastosowań w przenoszeniu średnich i niskich prędkości oraz małych i średnich mocy, specjalnie dostosowanych do warunków obejmujących częste uruchamianie/zatrzymywanie oraz przełączanie do przodu/do tyłu. Nie jest zaprojektowany tak, aby wytrzymywał długotrwałe, duże obciążenia lub pracę z bardzo dużą prędkością; w przypadku dużych obciążeń zalecamy przejście na specjalistyczne sprzęgło do dużych obciążeń.

- P3: Czy konieczny jest demontaż całego zespołu w celu wymiany elastomeru pająka?

A3: Nie ma potrzeby demontażu całego zespołu; elastomer można wymienić po prostu przesuwając osiowo dwie połówki sprzęgła. Procedura ta jest szybka i prosta i nie wpływa na główną konstrukcję urządzenia. Zakłada się jednak, że w konfiguracji sprzętu zapewniono wystarczający luz osiowy.
