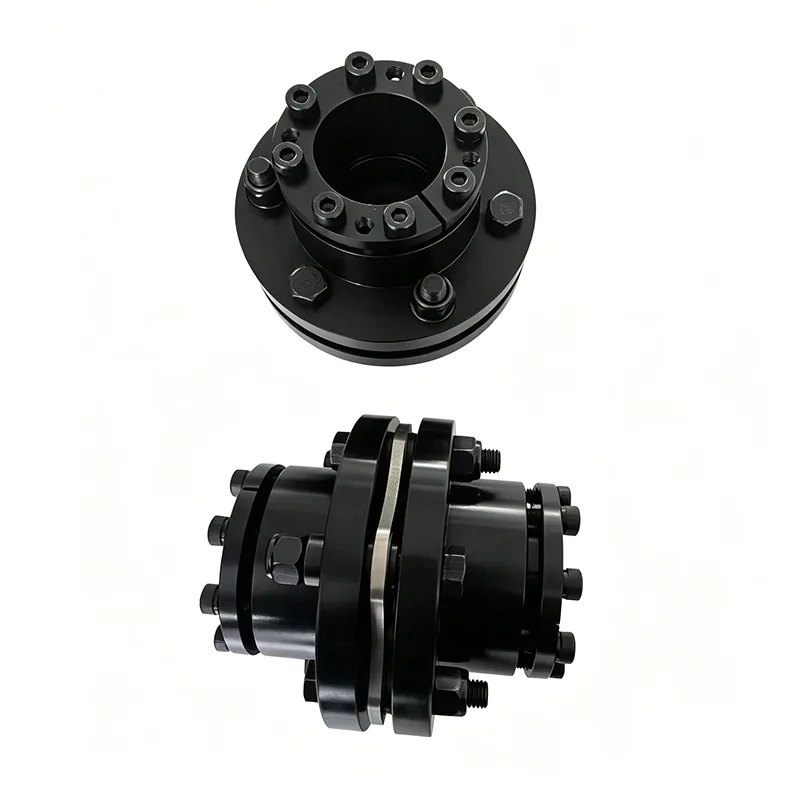

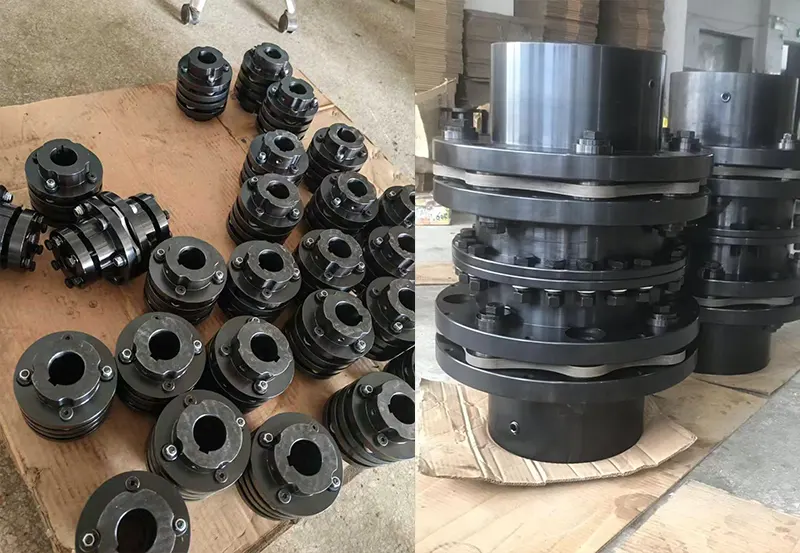

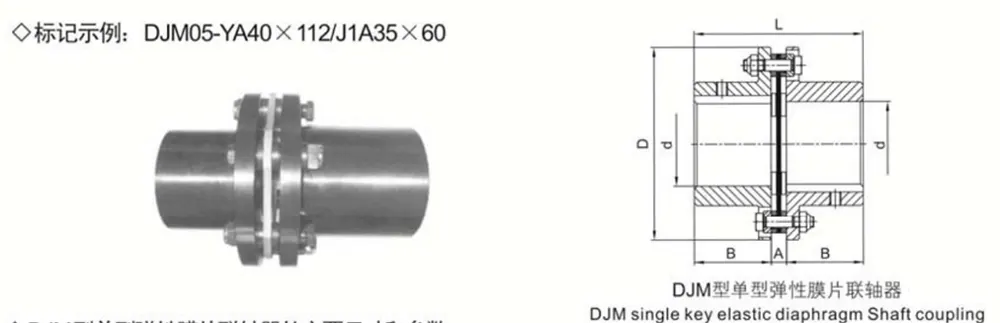

Sprzęgło membranowe

Nasze sprzęgła membranowe składają się z kilku zestawów cienkich membran ze stali nierdzewnej (ułożonych razem, dostępnych w konfiguracjach typu łącznikowego i jednoczęściowych) przykręconych naprzemiennie do dwóch piast sprzęgła. Kompensują względne przemieszczenie pomiędzy dwoma wałami poprzez sprężyste odkształcenie membran. Charakteryzując się bezsmarową konstrukcją, zwartą konstrukcją, wysoką wytrzymałością i odpornością na korozję, sprzęgła te nadają się do szerokiego zakresu trudnych warunków pracy; ponadto są łatwiejsze w utrzymaniu niż sprzęgła zębate i cieszą się powszechnym zastosowaniem.

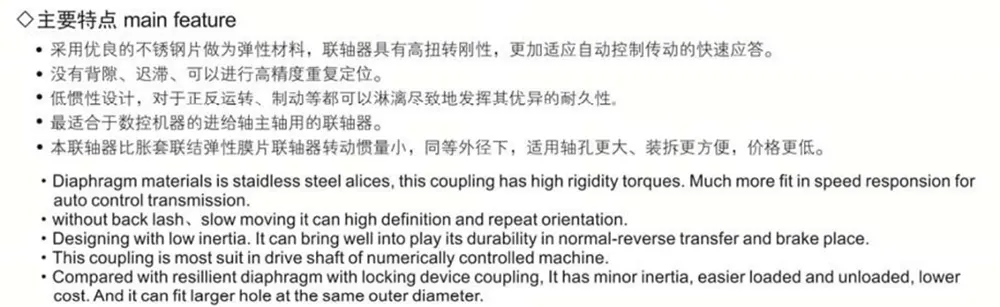

Cechy produktu

Sprzęgło membranowe kompensuje względne przemieszczenie pomiędzy dwoma połączonymi wałami poprzez sprężyste odkształcenie membran. Jest to wysokowydajne, elastyczne sprzęgło wykorzystujące metalowe elementy elastyczne. Kluczowe cechy to: brak konieczności smarowania; zwarta konstrukcja; wysoka wytrzymałość; długa żywotność; zerowy luz obrotowy; oraz odporność na skutki wahań temperatury i zanieczyszczeń olejowych. Ponadto wykazuje doskonałą odporność na kwasy, zasady i korozję ogólną, dzięki czemu idealnie nadaje się do układów przekładni wałowych pracujących w środowiskach charakteryzujących się wysokimi temperaturami, dużymi prędkościami obrotowymi czy obecnością mediów korozyjnych.

Scenariusze zastosowań

Sprzęgło membranowe ma szerokie zastosowanie w układach przekładni wałów w różnorodnych urządzeniach mechanicznych. Należą do nich pompy wodne (w szczególności pompy dużej mocy i pompy chemiczne), wentylatory (zwłaszcza modele o dużej prędkości), sprężarki, maszyny hydrauliczne, maszyny naftowe, maszyny drukarskie, maszyny tekstylne, maszyny chemiczne, maszyny górnicze, maszyny metalurgiczne i zastosowania lotnicze (takie jak helikoptery). Jest również stosowany w szybkich systemach przenoszenia mocy do statków morskich, turbinach parowych, maszynach napędzanych tłokami, pojazdach gąsienicowych oraz szybkich i dużej mocy mechanicznych układach przeniesienia napędu do agregatów prądotwórczych. Po wyważeniu dynamicznym jego zastosowanie w układach wałów przekładniowych o dużej prędkości stało się powszechną i ustaloną praktyką.

Zalety produktu

W porównaniu do tradycyjnych sprzęgieł zębatych, sprzęgło membranowe eliminuje względne poślizgi pomiędzy elementami. W związku z tym nie wymaga smarowania ani uszczelniania, działa cicho, praktycznie nie wymaga konserwacji i jest stosunkowo prosty w produkcji; może skutecznie zastępować sprzęgła zębate w wielu zastosowaniach. W praktycznych zastosowaniach inżynieryjnych ogólnie preferowana jest konstrukcja obejmująca wał pośredni, ponieważ taka konfiguracja znacznie zwiększa zdolność sprzęgła do kompensowania niewspółosiowości osiowej i promieniowej pomiędzy dwoma połączonymi wałami.

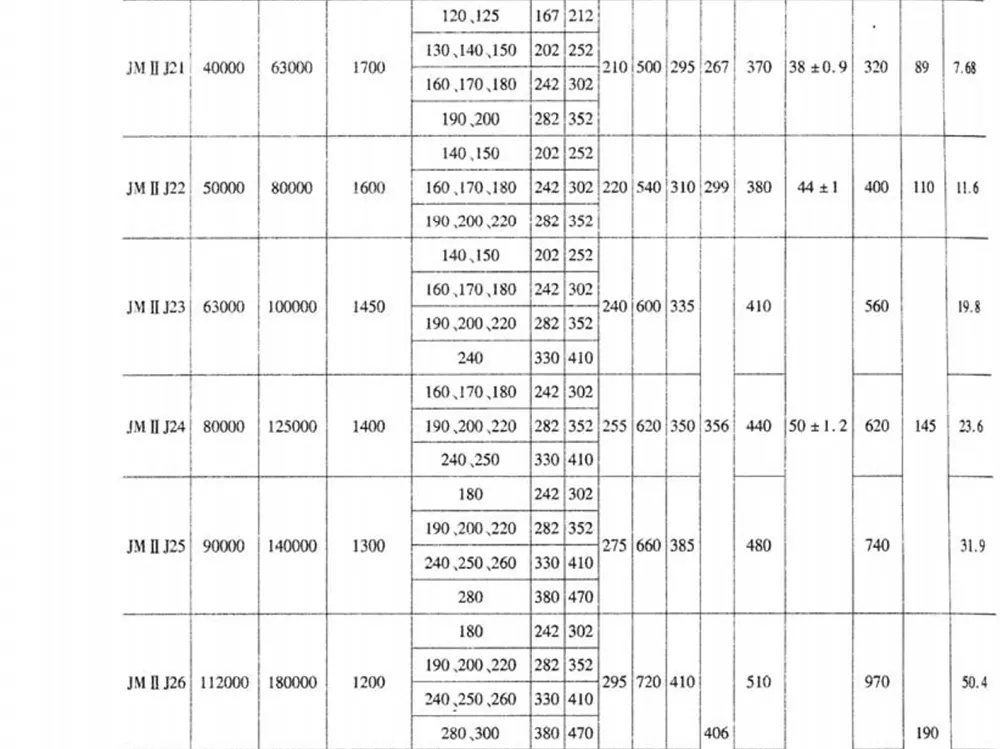

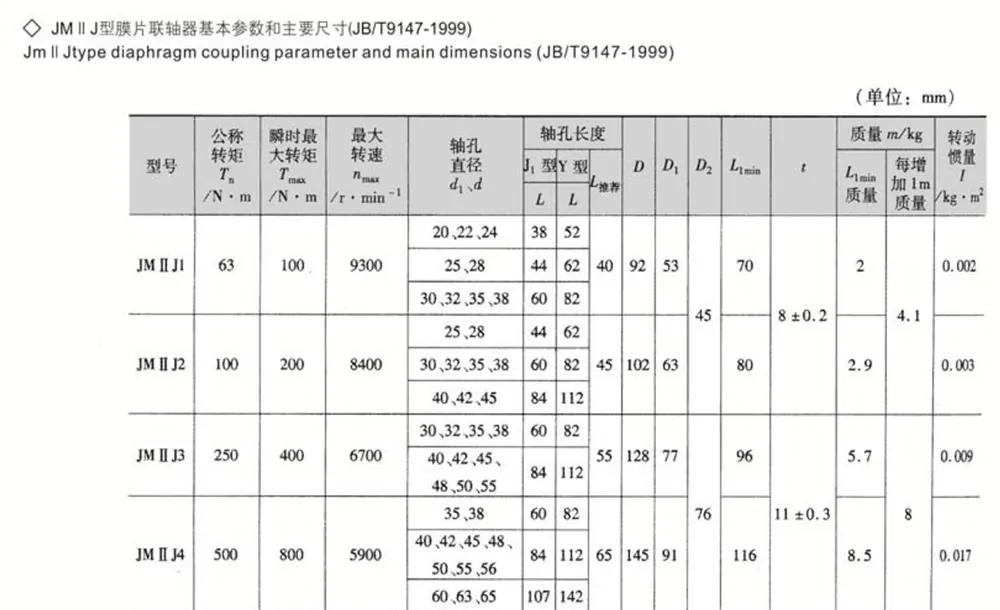

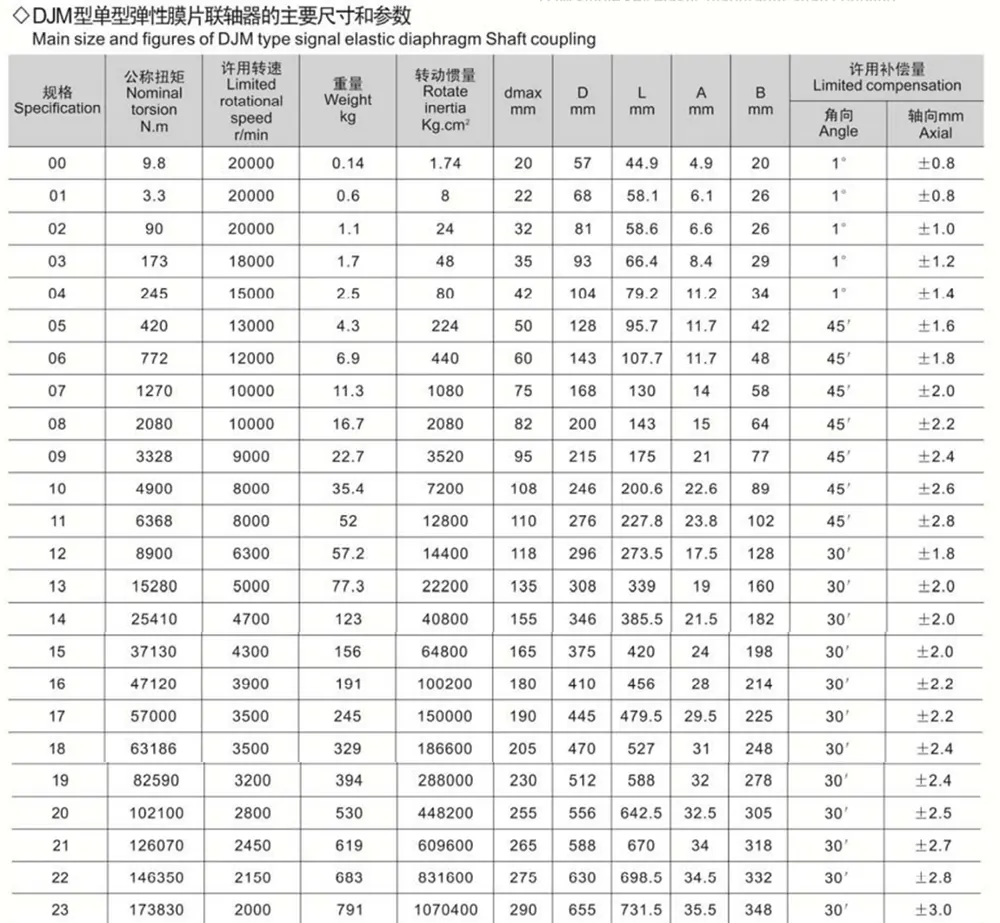

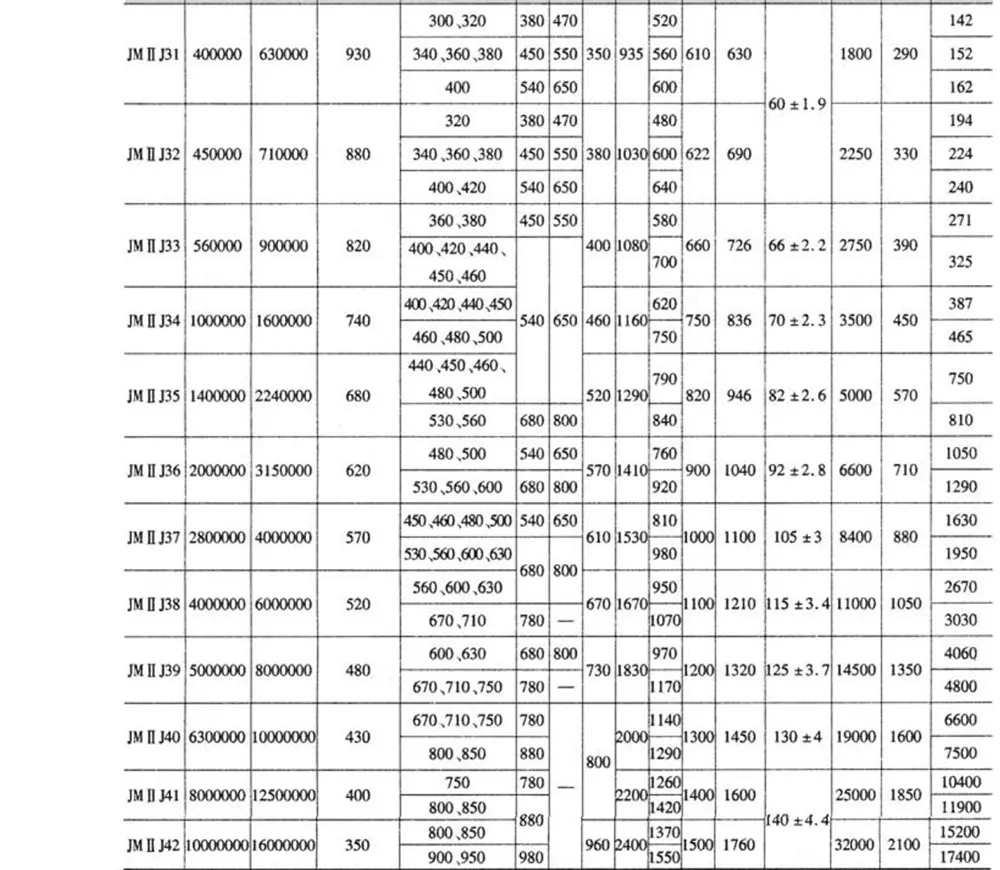

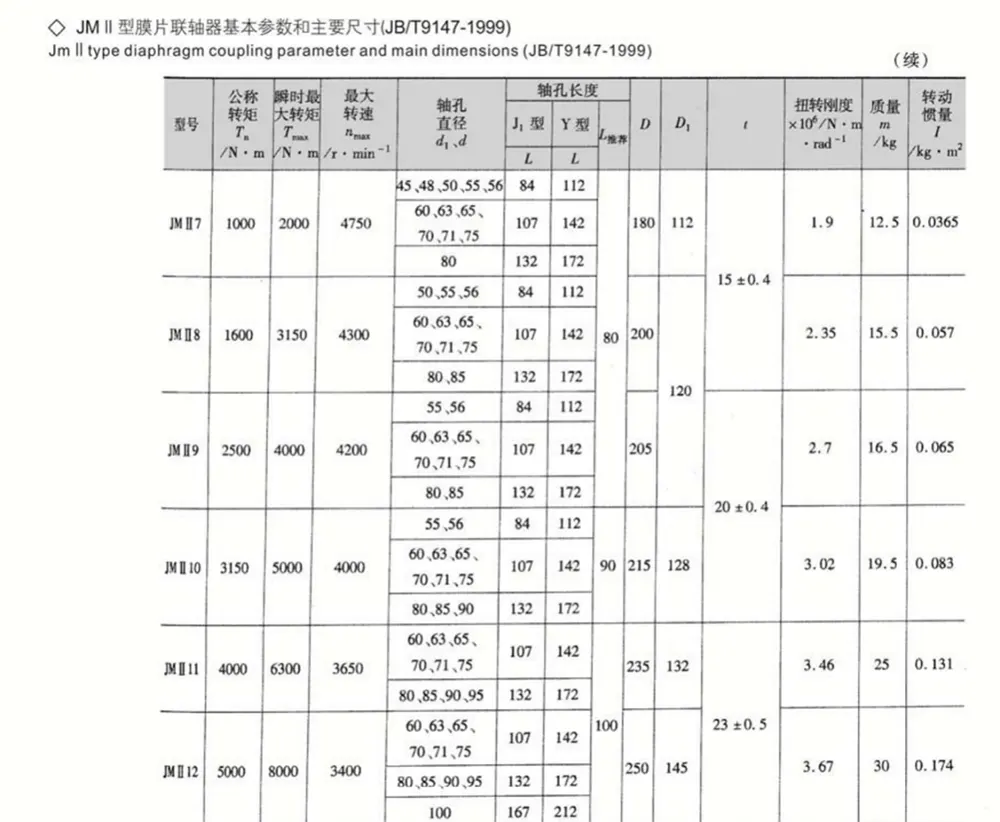

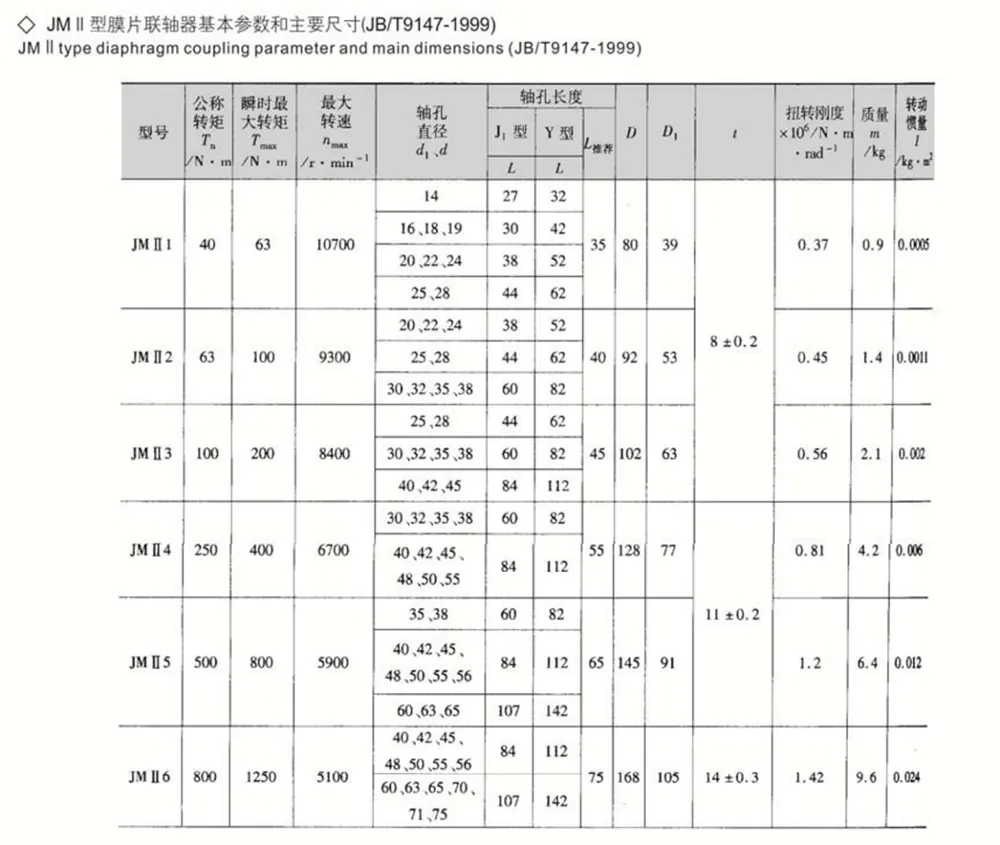

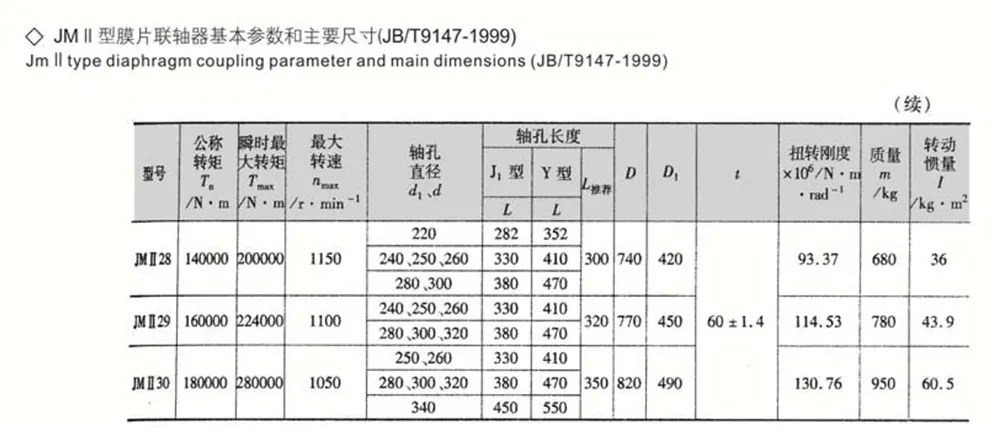

Uwagi:

1. Preferowana jest zalecana długość otworu Lrec.

2. Masa i moment bezwładności są wartościami przybliżonymi obliczonymi na podstawie Lrec.

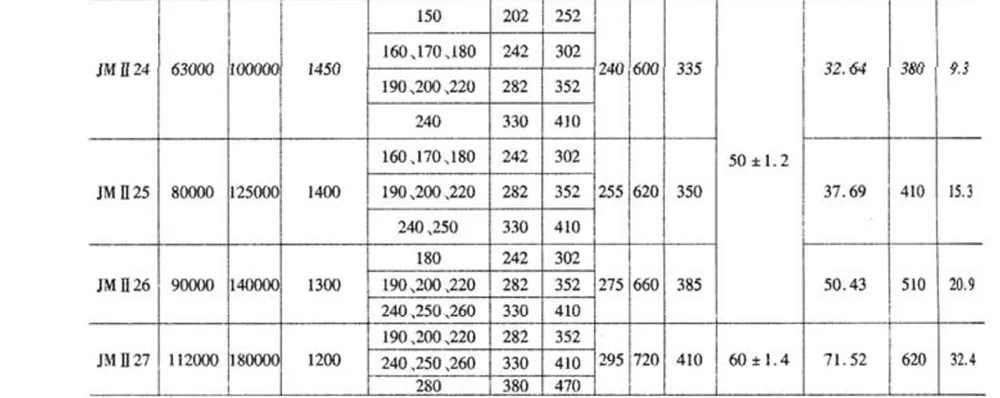

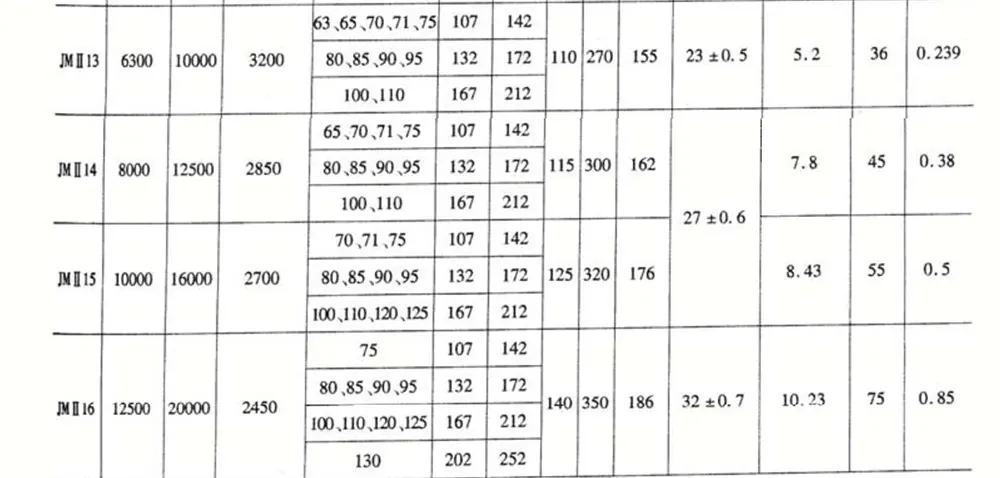

Uwagi:

1. Preferowana jest zalecana długość Lrec.

2.Masa i moment bezwładności są wartościami przybliżonymi obliczonymi na podstawie Lrec.
