Gdy podczas pracy sprzęt ulegnie zgaśnięciu, zakleszczeniu materiału, obciążeniom udarowym lub nagłemu przeciążeniu, ogranicznik momentu obrotowego skrzyni biegów natychmiast się ślizga, aby zwolnić moment przeciążenia i odłączyć napęd. To skutecznie chroni koła zębate skrzyni biegów, wały napędowe, łożyska i całą konstrukcję przekładni, całkowicie eliminując poważne awarie, takie jak pękanie wału, pękanie zębów przekładni i pękanie obudowy, znacznie zmniejszając w ten sposób przestoje sprzętu i koszty konserwacji.
- Sprzęgło zabezpieczające wykonane jest z całkowicie toczonej stali, a podkładki są produkowane w procesie pełnego toczenia.
- Powierzchnia ogranicznika momentu obrotowego poddawana jest standardowej obróbce fosforanowej.
- Kompaktowe rozwiązanie.
- Ten model jest odpowiedni dla silników IEC.
- Dwukierunkowa ochrona.
- Natychmiastowe rozłączenie w przypadku przeciążenia.
- Szybka i prosta kalibracja przy użyciu naszego programu wymiarowego „H”.
- Urządzenia są skalibrowane i gotowe do natychmiastowego użycia.
- Tarcze cierne mogą być wykonane z różnych materiałów o różnych właściwościach, aby spełnić określone wymagania.
- Dostępne są wersje niestandardowe z różnymi opcjami obróbki antykorozyjnej.
- Modele kulowe są odpowiednie dla silników NEMA.
Sprzęgło bezpieczeństwa instaluje się pomiędzy silnikiem a przekładnią za pomocą adaptera kołnierzowego B5. Jest dostępny w wersji ślizgowej (DF/TAQ/PR-V) i rozłączanej (JTA/TA-SR).
Wymagane wymiary sprzętu w odniesieniu do przestrzeni pomiędzy silnikiem a skrzynią biegów są niewielkie, co skutkuje niższymi kosztami.
Przenośniki.
Maszyny pakujące.
Maszyny do spinania.
Systemy silników podnoszenia i pozycjonowania.
W porównaniu do rozwiązań zintegrowanych ze skrzynią biegów, model ten charakteryzuje się prostszą konstrukcją i wyższą czułością.
Chroni skrzynie biegów silników przed przypadkowymi kolizjami lub uderzeniami spowodowanymi przetworzonymi produktami.
Znacząco skraca czas przestojów produkcyjnych w przypadku przeciążenia.
Pochłania statyczny moment obrotowy bez rozłączania (modele typu ciernego).
JTA/JTA-SR: Wersja bezluzowego sprzęgła kulowego, instalowana pomiędzy silnikiem a skrzynią biegów.
Maks. moment obrotowy: 3-720 Nm
Średnica otworu: do 48 mm na wał
DF/TAC/PR-V: Wersja sprzęgła łańcuchowego typu ciernego, instalowana pomiędzy silnikiem a skrzynią biegów.
Zakres momentu obrotowego: 1-1200 Nm
Maks. średnica otworu: 55 mm na wał
DF/PR: Typ cierny, montowany bezpośrednio wewnątrz wyjścia przekładni z wałem drążonym.
Maks. moment obrotowy: 1-2600 Nm
Średnica otworu: 65 mm
Maks. średnica wału: 55 mm
- Rozwiązanie typu kulowego; bezluzowa przekładnia w wersji ujemnej, bezobsługowa.
- Natychmiastowe rozłączenie elementów napędzających i napędzanych w przypadku przeciążenia.
- Możliwe ponowne załączenie jednopunktowe (360°).
- Wyposażone w kołnierze łączące wykonane ze stali ocynkowanej, kompletne rozwiązanie dla silników IEC.

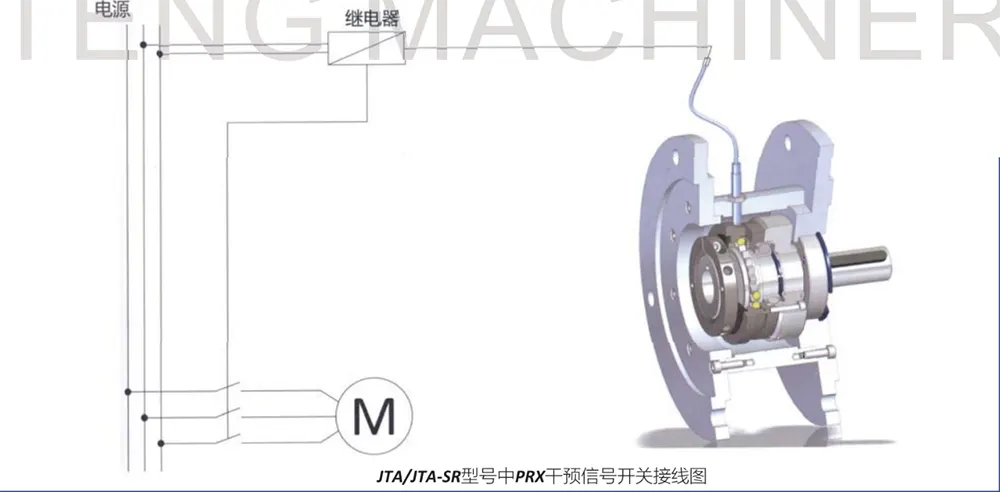

- Może być wyposażony w czujniki monitorujące warunki przeciążenia.
- Zakres momentu obrotowego: 3–720 Nm; maks. średnica otworu na wał: Φ48 mm.

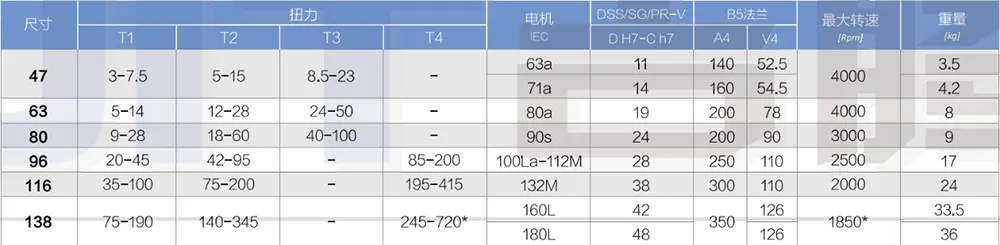

Ogólne wymiary i cechy techniczne ogranicznika momentu obrotowego skrzyni biegów

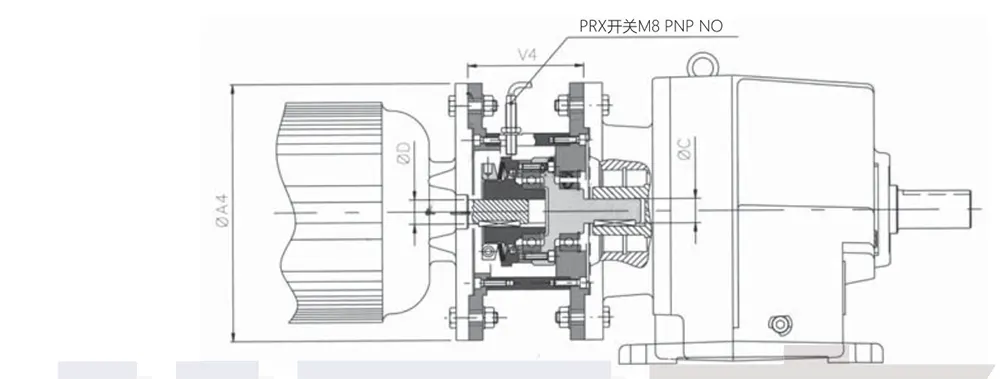

Przykłady montażu
▲ Na żądanie Uwagi ■
● Maksymalna prędkość*: Dla modeli JTA/JTA-SR w rozmiarze 4.138 z konfiguracją sprężyny T4, maksymalna prędkość wynosi 1500 obr./min.
- Kompaktowe i ekonomiczne rozwiązanie.
- Ustawienie momentu obrotowego można regulować poprzez wsunięcie elementów napędu bez odłączania układu napędowego.
- Cicha praca, brak wibracji.
- Kompletne rozwiązanie dla silników IEC z aluminiowymi kołnierzami przyłączeniowymi.

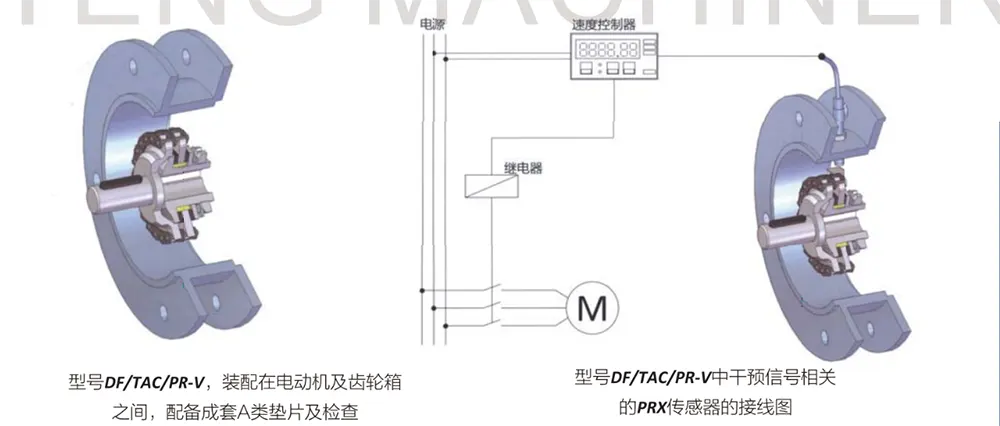

- Może być wyposażony w czujniki monitorujące warunki przeciążenia (DF/TAC/PR-V/S).
- Zakres momentu obrotowego: 1–1200 Nm; maks. średnica otworu na wał: Φ55 mm.

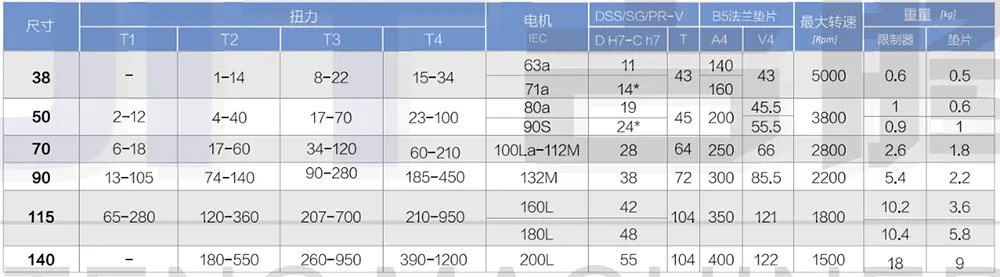

Wymiary całkowite i parametry techniczne

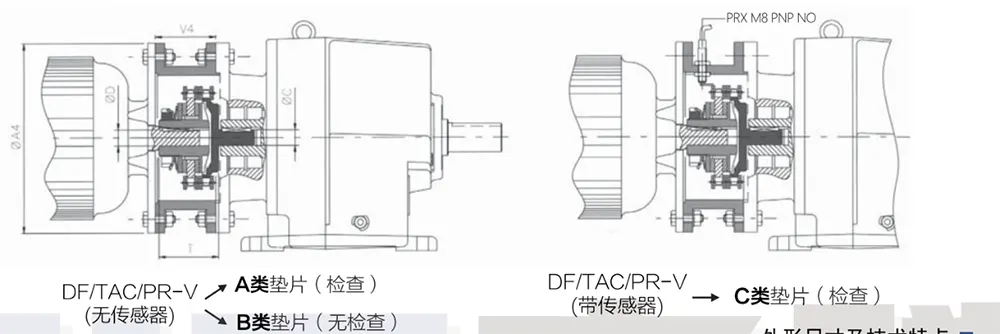

Przykład montażu
▲ Na zamówienie
● D H7*: Ogranicznik momentu obrotowego jest wyposażony w zredukowany rowek wpustowy.
● Masa odnosi się do otworu prowadzącego ogranicznika momentu obrotowego.
- Może być wyposażony w okładziny cierne o różnych właściwościach, aby spełnić określone wymagania.
- Specjalna konstrukcja, odpowiednia do montażu na przekładniach z drążonymi wałami wyjściowymi.
- Może być wyposażony w pełny zestaw całkowicie obróconych elementów napędu.
- Możliwość wyposażenia w promieniowe nakrętki zabezpieczające (.../GR).
- Wersje przekładni wyposażone są w sprzęgła łańcuchowe do połączenia koncentrycznego (DF/TAC/PR).
- Zakres momentu obrotowego: 1–2600 Nm; maks. średnica wału: Φ55 mm; maks. średnica otworu: Φ65 mm.

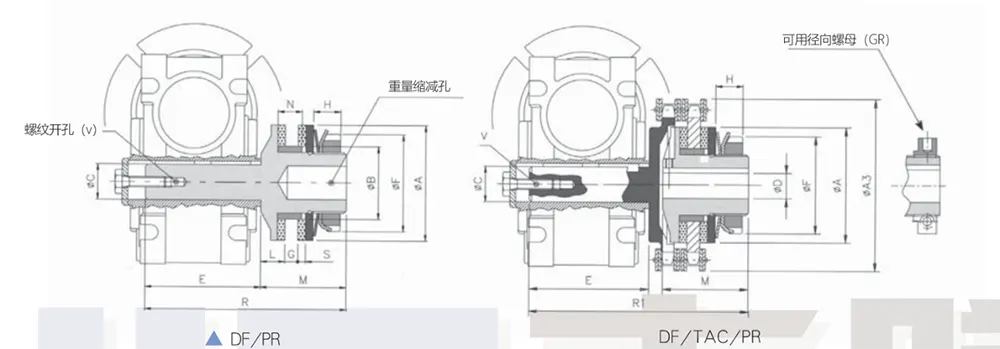

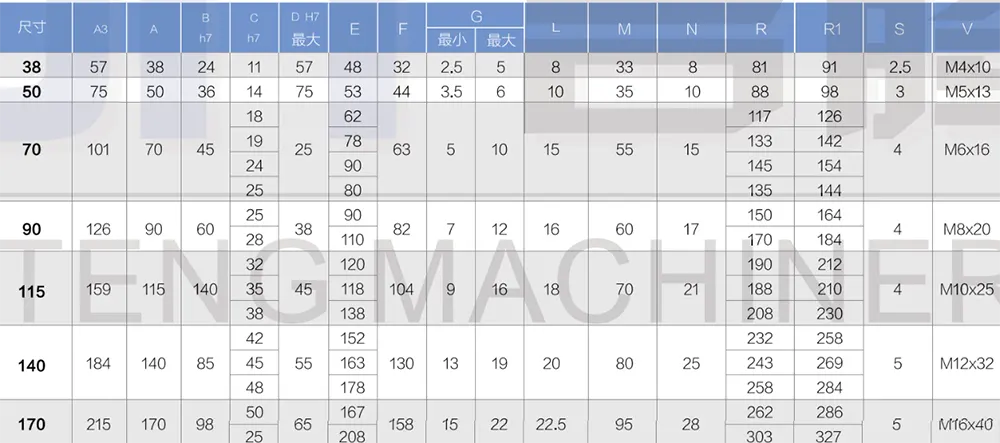

Ogólne wymiary

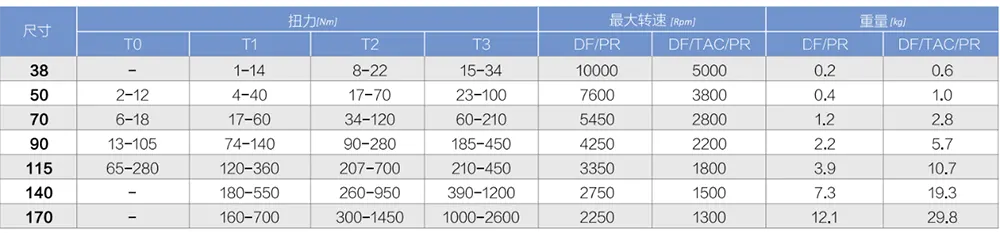

Cechy techniczne
▲ Na zamówienie
● Masa odnosi się do otworu prowadzącego ogranicznika momentu obrotowego.
P1: Które serie wchodzą w skład tej linii produktów ograniczników momentu obrotowego skrzyni biegów i jakie są między nimi różnice?
Odp.: Specjalistyczne ograniczniki momentu obrotowego skrzyni biegów naszej firmy dzielą się głównie na trzy główne serie, zaprojektowane tak, aby pasowały do różnych konstrukcji montażowych i trybów ochrony:
Seria JTA/JTA-SR jest wyposażona w mechanizm rozłączający ze stalową kulką o zerowym luzie; w przypadku przeciążenia końce napędzające i napędzane całkowicie się rozłączają. Obejmuje zakres momentu obrotowego 3–720 Nm, a maksymalna średnica otworu wynosi 48 mm.
Seria DF/TAC/PR-V wykorzystuje strukturę łańcucha z poślizgiem ciernym, zdolną do wytrzymywania obciążeń statycznych momentem obrotowym bez rozłączania. Oferuje zakres momentu obrotowego od 1 do 1200 Nm, a średnica otworu sięga do 55 mm.
Seria DF/PR może być bezpośrednio osadzona i zamontowana na wale wyjściowym przekładni z wałem drążonym. Określone modele obsługują moment obrotowy do 2600 Nm, co czyni je idealnymi do zastosowań w skrzyniach biegów o wysokim momencie obrotowym i dużych obciążeniach.
P2: Które specyfikacje silnika są kompatybilne i jakie pozycje montażowe są obsługiwane?
Odp.: Wszystkie serie są standardowo wyposażone w kołnierze przyłączeniowe ze stopu aluminium, zapewniające natywną kompatybilność z głównymi silnikami zgodnymi ze standardami IEC dostępnymi na rynku; modele z kulkami stalowymi można również dostosować do silników zgodnych ze standardem NEMA. Zazwyczaj istnieją dwie metody montażu: można je zamontować pomiędzy silnikiem a skrzynią biegów za pomocą adaptera kołnierzowego B5 lub – w przypadku specjalistycznych modeli DF/PR – można je bezpośrednio osadzić i zamontować na wale wyjściowym przekładni z wałem drążonym. Ogólna konstrukcja jest zwarta i nie wymaga nadmiernej przestrzeni instalacyjnej; ponadto modernizacja istniejącego sprzętu nie wymaga większych modyfikacji istniejącej struktury przekładni.
P3: Jak resetuje się urządzenie po zdarzeniu przeciążeniowym i czy proces regulacji progu momentu obrotowego jest skomplikowany?
Odp.: Wersje z rozłączaniem obsługują resetowanie w jednym punkcie w zakresie 360°, oferując prostą i wygodną obsługę. Wersje cierne zapewniają ciągły poślizg w celu zabezpieczenia przed przeciążeniem. Produkty te charakteryzują się wyjątkową procedurą kalibracji „wymiaru H”, umożliwiającą wykonanie kalibracji momentu obrotowego poprzez proste przesunięcie elementów przekładni – bez konieczności demontażu całego zespołu przekładni.
P4: Jakie jest wykończenie powierzchni i jakość materiału?
Odp.: Ogranicznik momentu obrotowego skrzyni biegów jest precyzyjnie wykonany z litej stali i zawiera integralnie obróconą przekładkę; jego powierzchnia poddawana jest standardowej obróbce fosforanowania w celu zapobiegania rdzy. Elementy kołnierza są wykonane ze stali ocynkowanej, co zapewnia wysoką odporność na korozję.
P5: Czy oferujecie spersonalizowane usługi dostosowywania?
Odp.: Tak, nasza firma oferuje szeroką gamę niestandardowych usług dostosowywania do konkretnych wymagań. Okładziny cierne o różnych właściwościach można wymieniać, aby dostosować je do specyficznych warunków pracy klienta. Proces obróbki odpornej na korozję został udoskonalony, aby dostosować się do zastosowań w wilgotnych lub korozyjnych specjalistycznych środowiskach warsztatowych. Każde urządzenie jest fabrycznie skalibrowane pod kątem momentu obrotowego, co pozwala na natychmiastową instalację i pracę po dostawie, eliminując w ten sposób potrzebę uruchamiania na miejscu. Ponadto wybrane modele mogą być wyposażone w promieniowe nakrętki zabezpieczające lub przystosowane do alternatywnych elementów łączących, aby zapewnić kompleksową kompatybilność z szeroką gamą niestandardowych skrzyń biegów i specjalistycznego wyposażenia operacyjnego.
