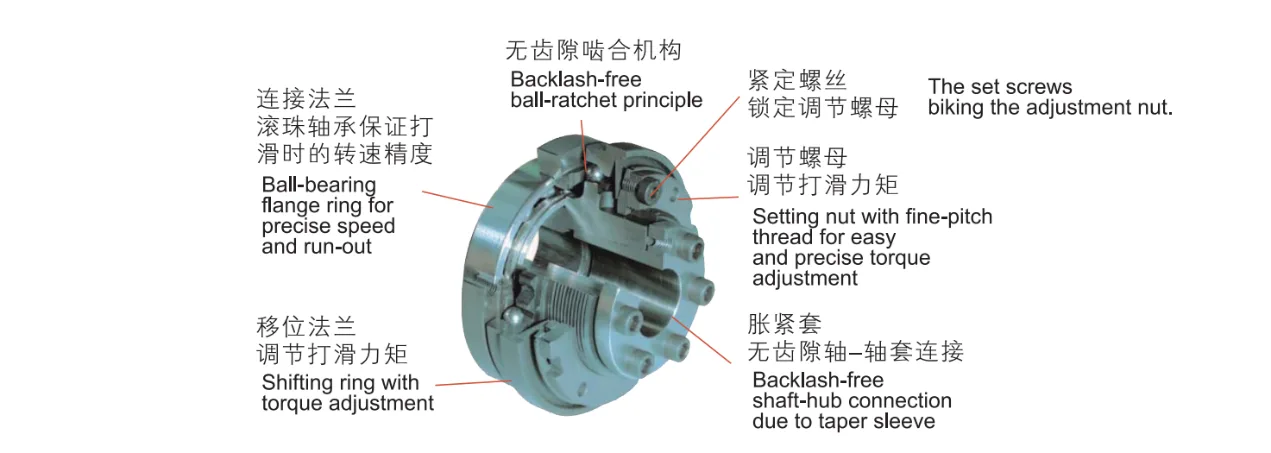

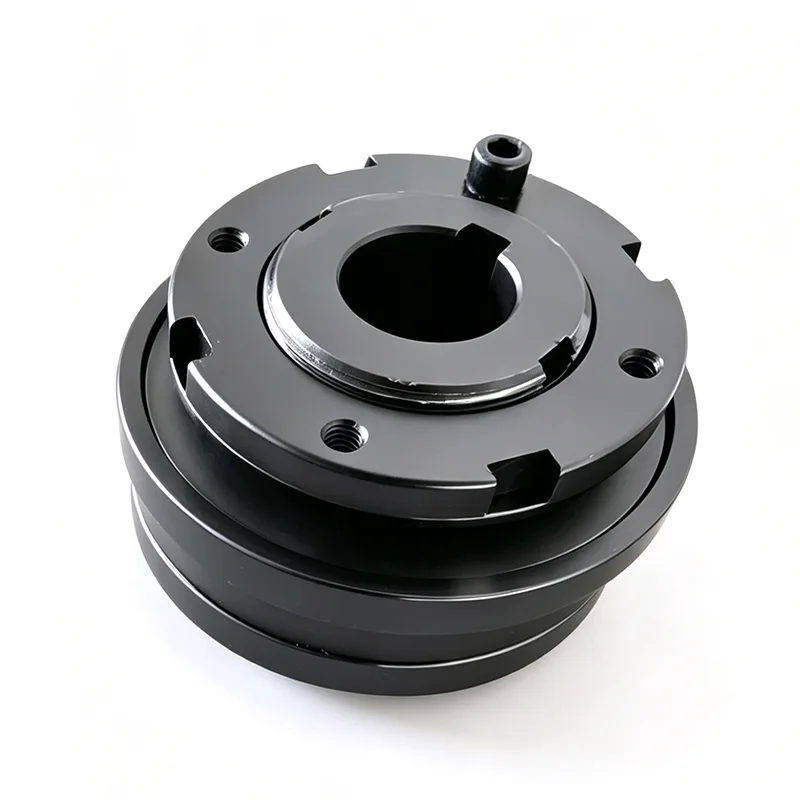

Ogranicznik momentu obrotowego ze stalową kulką charakteryzuje się funkcją automatycznego rozłączania: stalowe kulki natychmiast odłączają się od rowków zaciskowych w przypadku przeciążenia sprzętu, aby odciąć przenoszenie mocy, skutecznie zapobiegając przeciągnięciu sprzętu, pęknięciu zębów przekładni i uszkodzeniu podzespołów rdzenia.
W porównaniu z ciernymi ogranicznikami momentu obrotowego zapewnia kilkakrotnie większą szybkość reakcji, zapewniając bardziej niezawodną ochronę w przypadku precyzyjnej pracy z dużą prędkością i warunków pracy pod dużym obciążeniem.

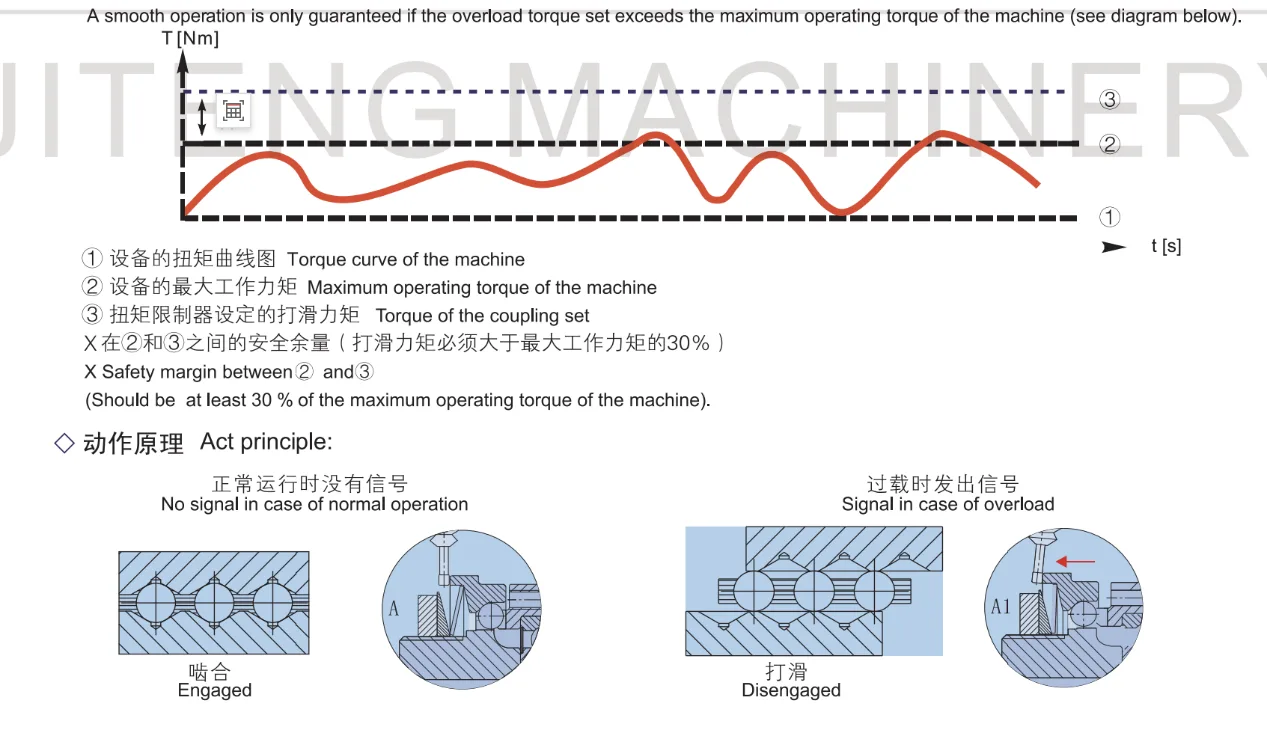

W przypadku przeciążenia kulki części zapadkowych opuszczają swoje wgłębienia i następuje względny ruch pomiędzy stroną napędzającą i napędzaną. W ten sposób unika się uszkodzeń spowodowanych przeciążeniem. Pierścień zmiany biegów wykonuje ruch osiowy w kierunku zmiany biegów „S” i aktywuje wyłącznik krańcowy lub inicjator zbliżeniowy. Sygnał może być wykorzystany do funkcji sterujących lub do odłączenia napędu. W celu ponownego uruchomienia zalecamy elektryczne ominięcie na krótki czas wyłącznika krańcowego lub inicjatora zbliżeniowego.
Po rozwiązaniu problemu przeciążenia stalowe kulki obracają się w klatce – o określony kąt – i automatycznie ponownie osadzają się w następnym zestawie zatrzasków; w konsekwencji elementy napędzające i napędzane wznawiają normalny obrót po obróceniu się względem siebie o ten sam kąt.
Ograniczniki momentu obrotowego z kulką stalową serii JTA spełniają rygorystyczne wymagania nowoczesnych elektronicznych układów napędowych, oferując wysoką precyzję, wysoką dynamikę i wyjątkowe bezpieczeństwo, umożliwiając jednocześnie przenoszenie momentu obrotowego przy absolutnie zerowym luzie.

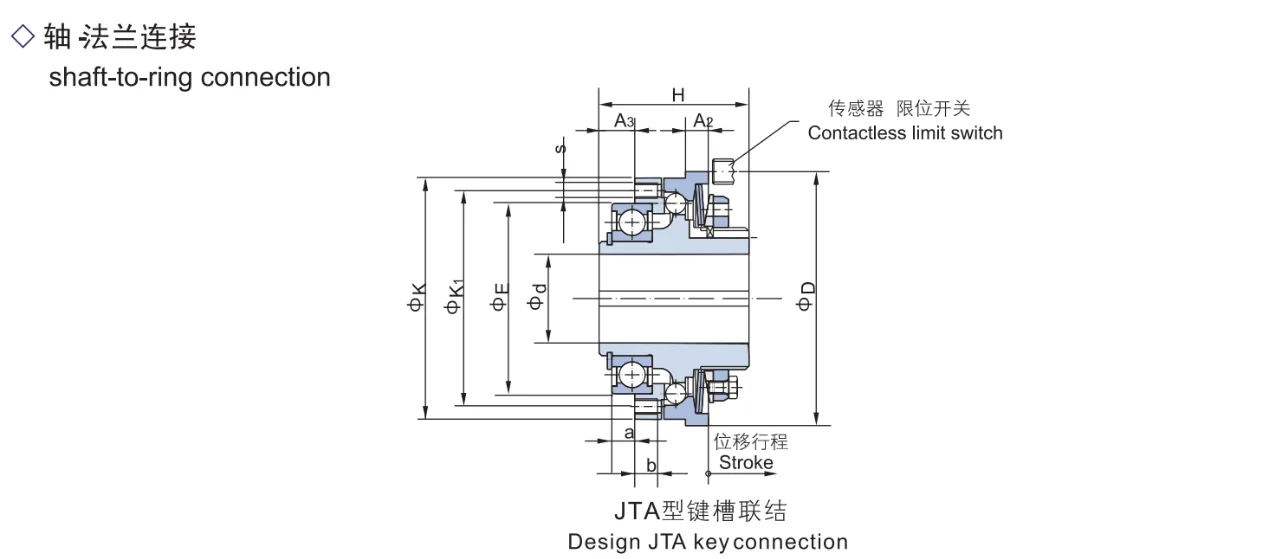

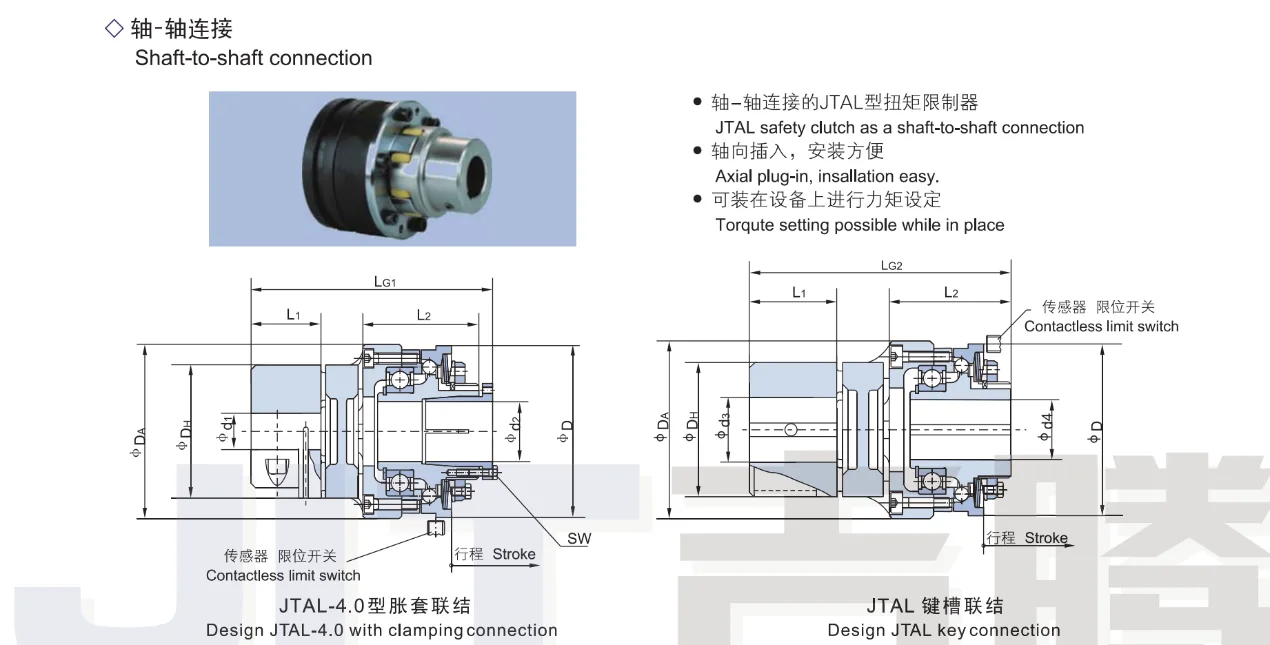

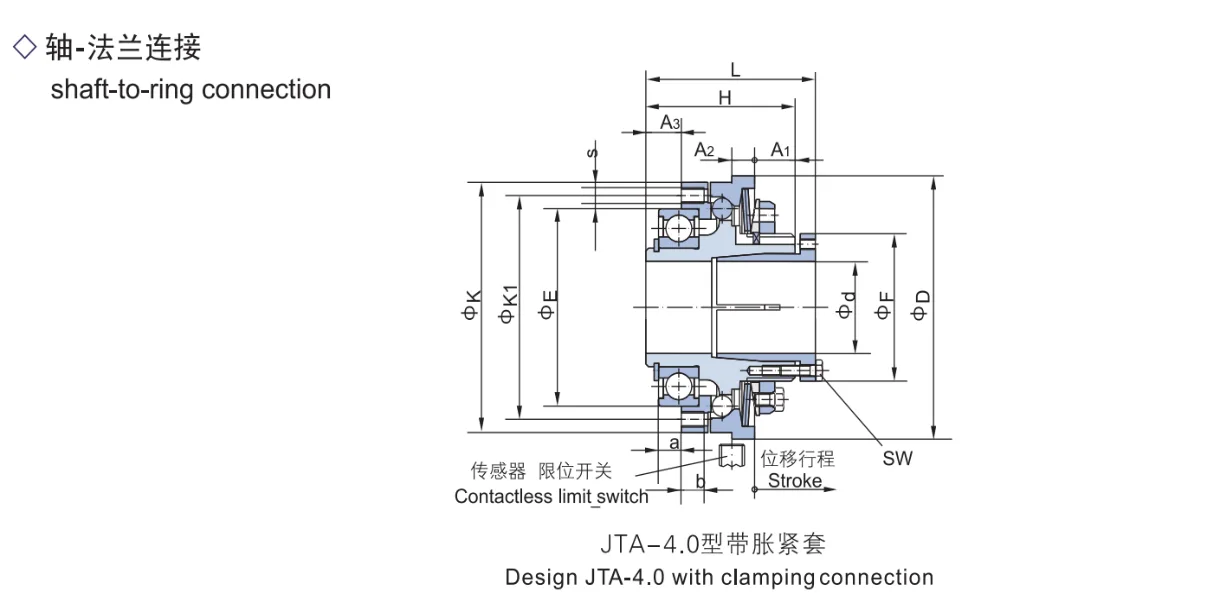

Ograniczniki momentu obrotowego z kulką stalową można podzielić na kilka typów, a mianowicie konstrukcję JTA-4.0 z połączeniem zaciskowym, złącze wpustowe konstrukcji JTA, ogranicznik momentu obrotowego z kulką stalową typu JTAL. Poniżej znajdują się odpowiednio schematy strukturalne i tabele parametrów technicznych tych produktów.
|
JTA4.0 Model |
Zakres momentu obrotowego (Nm) |
|
|
|
Maksymalna prędkość Nierównowagadrpm |
Niewyważenie ciągu (mm) |
Masowe momenty bezwładności |
|
Śruby mocujące i momenty dokręcania dla Φd |
|
Waga (kg) |
|
|
W kształcie litery X |
W kształcie litery L |
W kształcie litery M |
W kształcie litery H |
|
|
Strona piasty Kg㎡ |
Strona elastyczna Kg㎡ |
Rozmiar (mm) |
Moment obrotowy (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4×M4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6×M4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×M4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8×M5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×M6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8×M8 |
15 |
10.63 |
|
JTA4.0 Model |
dmin |
dmaks |
D |
F |
E (h6) |
K |
K1 |
L |
H |
A1 |
A2 |
A3 |
a |
b |
S |
SW |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×M4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8×M5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×M6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×M6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8×M8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8×M10 |
13 |
|
Rozmiar/typ |
Zakres momentu obrotowego (Nm) |
Otwór wykończeniowy (H8) |
Otwór wykończeniowy (H8) zgodny z JB/T7934-1999 |
|
JTA4.0-03 |
L |
1. dalsze rozmiary dla mniejszych i większych momentów obrotowych dostępne na życzenie;
2. mniejsze otwory dla niskich momentów obrotowych dostępne na życzenie;
3.H8 tolerancja po stronie użytkownika H8.
|
JTA Model |
Zakres momentu obrotowego (Nm) |
|
|
|
Maksymalna prędkość (obr/min) |
Niewyważenie ciągu (mm) |
Masowe momenty bezwładności |
|
Śruby mocujące i momenty dokręcania dla Φd |
|
Waga (kg) |
|
|
W kształcie litery X |
W kształcie litery L |
W kształcie litery M |
W kształcie litery H |
|
|
Kgm² po stronie piasty |
Strona elastyczna Kgm² |
Rozmiar (mm) |
Moment obrotowy (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4×M4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6×M4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×M4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8×M5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×M6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8×M8 |
15 |
10.06 |
|
JTA Model |
d |
D |
E (h6) |
K |
K1 |
H |
A2 |
A3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×M4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8×M5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×M6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×M6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8×M8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8×M10 |
1. dalsze rozmiary dla mniejszych i większych momentów obrotowych dostępne na życzenie;
2. mniejsze otwory dla niskich momentów obrotowych dostępne na życzenie;
3.tolerancja po stronie użytkownika H7.
|
Rozmiar/typ |
Zakres momentu obrotowego (Nm) |
Otwór wykończeniowy (H7) |
Gotowa średnica otworu (H7) Rowek wpustowy zgodny z normą GB/T3852-1997 (JS9). |
|
JTA03 |
L |
Φ22 |
Φ22 kluczowy sposób |
|
JTAL |
Zakres momentu obrotowego (Nm) - X |
Zakres momentu obrotowego (Nm) – L |
Zakres momentu obrotowego (Nm) — M |
Maksymalna prędkość niezrównoważona obr./min |
Skok podkładki oporowej przy przeciążeniu mm |
|
01 |
5-12,5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
JTAL |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Dₐ |
DH |
D |
LG1 |
LG2 |
L₁ |
L₂ |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20 wpust/ Φ 20-4,0 Φ 20-4,0 klaskanie |
|
Rozmiar/rodzaj złącza |
Zakres momentu obrotowego (Nm) |
Otwór gotowy (H7) |
Otwór gotowy (H7) |
Otwór gotowy (H7) Rowek wpustowy do blachy GB/T3852 1997 (Js9) |
