Hydrauliczne sprzęgło bezpieczeństwa

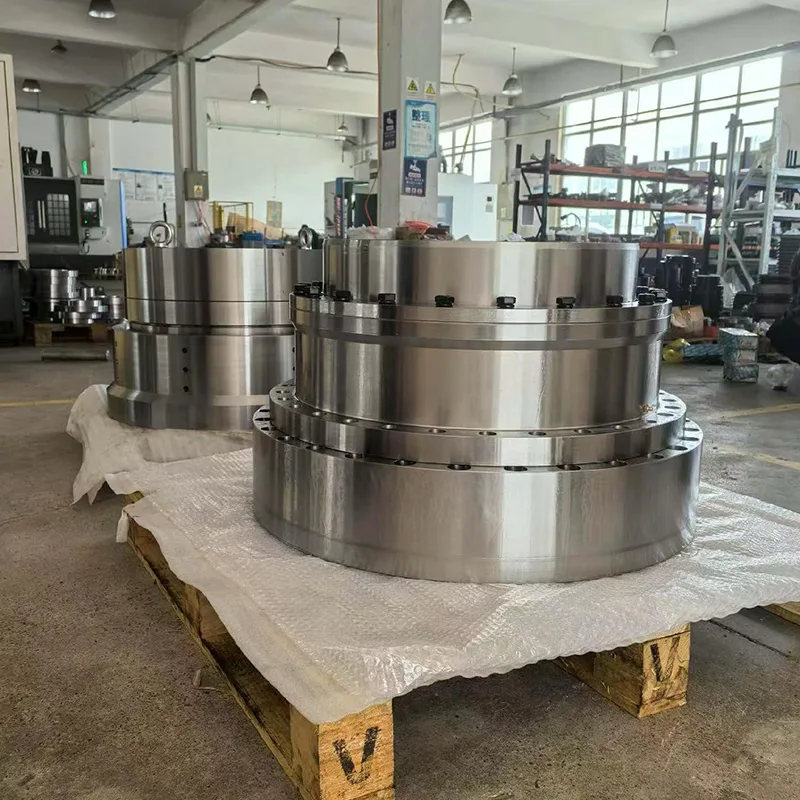

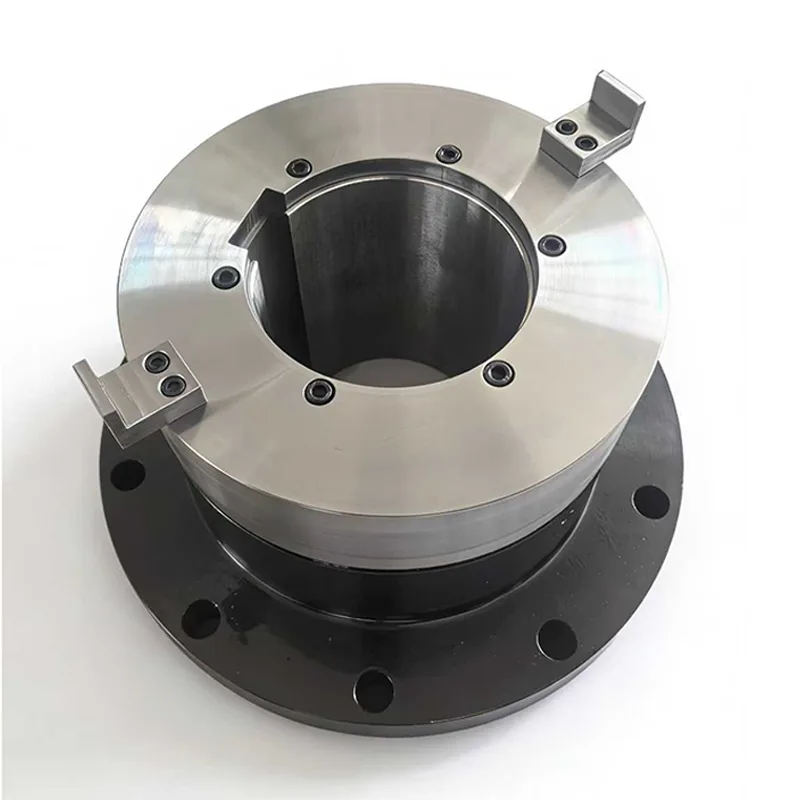

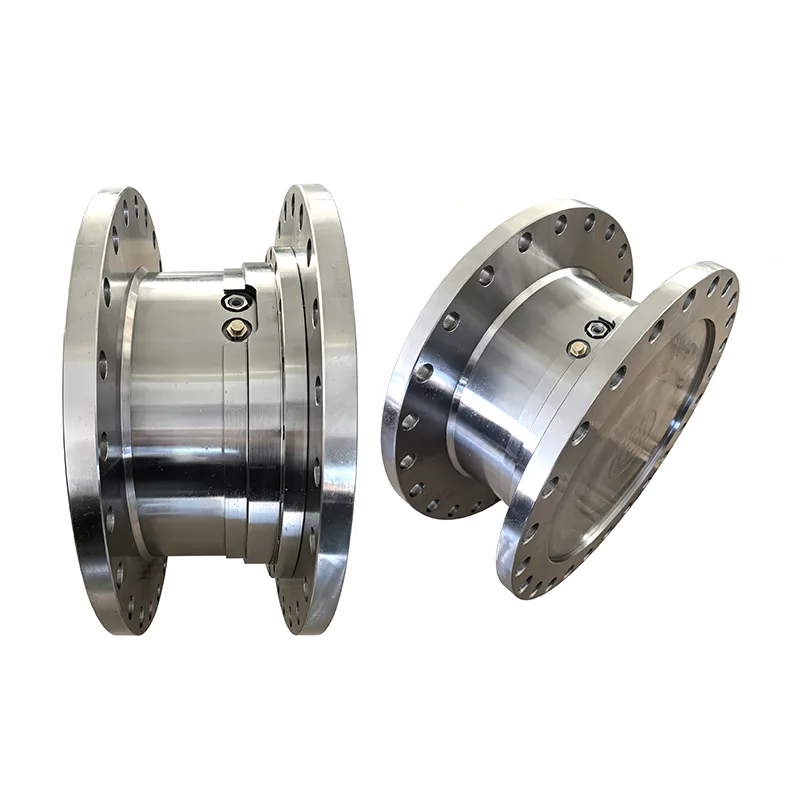

Jako doświadczony producent i zintegrowany dostawca elementów przekładni, firma Jiteng niezależnie opracowała hydrauliczne sprzęgło bezpieczeństwa — hydrauliczny element przekładni ograniczający moment obrotowy, zaprojektowany na zamówienie dla ciężkich maszyn przemysłowych. Stanowi zaawansowaną modernizację w stosunku do tradycyjnych, opartych na tarciu i mechanicznych ograniczników momentu obrotowego, zaprojektowanych specjalnie do stosowania w środowiskach operacyjnych o dużym obciążeniu i wysokim ryzyku.

Czym różni się od konwencjonalnych mechanicznych elementów zabezpieczających przed przeciążeniem?

W przeciwieństwie do standardowych mechanicznych urządzeń zabezpieczających przed przeciążeniem, hydrauliczne sprzęgło bezpieczeństwa eliminuje konstrukcje podatne na zużycie, takie jak sprężyny i tarcze cierne. Zamiast tego wykorzystuje płyn hydrauliczny pod wysokim ciśnieniem do wywołania odkształcenia sprężystego w tulejach wewnętrznych i zewnętrznych, opierając się na sile tarcia generowanej na powierzchniach stykowych w celu przeniesienia mocy.

System osiąga zerowy luz i zerowe zużycie podczas normalnej pracy. W przypadku zacięcia lub przeciążenia uderzeniowego specjalistyczna rura ścinana natychmiast pęka, uwalniając ciśnienie, odcinając przenoszenie mocy w ciągu milisekund. Zapobiega to zasadniczo nieodwracalnym awariom, takim jak pęknięcie wału lub uszkodzenie zębów przekładni.

Wykorzystując unikalne zalety — w tym w pełni uszczelnioną konstrukcję, działanie przeciwwybuchowe i wolne od iskier oraz eliminację konieczności częstej ponownej kalibracji — sprzęgło to jest szeroko stosowane w maszynach o dużej wytrzymałości, pracujących w każdych warunkach pogodowych, takich jak sprzęt do kruszenia, przenośniki górnicze, cementownie i linie walcowania metalurgicznego.

Zasada działania

Podstawowa logika działania hydraulicznego sprzęgła bezpieczeństwa opiera się na rozprężaniu hydraulicznym i przenoszeniu mocy w oparciu o tarcie. Jego działanie jest podzielone na trzy odrębne fazy: normalna transmisja, zabezpieczenie przed przeciążeniem oraz resetowanie i ponowne uruchamianie. System charakteryzuje się stabilną wydajnością operacyjną i szybkością reakcji znacznie przewyższającą tradycyjne mechaniczne urządzenia zabezpieczające.

1. Normalna faza transmisji

Do wewnętrznej komory olejowej urządzenia wtryskiwany jest płyn hydrauliczny pod ciśnieniem, co powoduje sprężyste odkształcenie tulei wewnętrznej i zewnętrznej. Tuleja wewnętrzna ściśle przylega do wału napędowego, podczas gdy tuleja zewnętrzna rozszerza się na zewnątrz, aby mocno połączyć się z piastą. Przenoszenie momentu obrotowego odbywa się poprzez siłę tarcia wytwarzaną na tych powierzchniach styku; wielkość przenoszonego momentu obrotowego jest wprost proporcjonalna do ciśnienia hydraulicznego. W tej fazie nie ma absolutnie żadnego poślizgu, żadnych luzów ani zużycia elementów wewnętrznych, co zapewnia wyjątkowo wysoką precyzję przekładni.

2. Faza wyłączenia przeciążenia

Jeśli w maszynie występują problemy, takie jak stagnacja obciążenia lub uderzenia materiału, powodujące przekroczenie rzeczywistego momentu obrotowego ustawionego progu ochrony, pomiędzy tulejami występuje względny poślizg. Pierścień ścinany natychmiast przecina wewnętrzną rurkę ścinaną, szybko uwalniając ciśnienie hydrauliczne w komorze olejowej i umożliwiając tulejom sprężyste odbicie do pierwotnego, rozłączonego położenia. Część napędzająca przechodzi w stan jałowy, podczas gdy końcówka napędzana natychmiast się zatrzymuje; cały proces odłączania momentu obrotowego jest zakończony w ciągu 20 milisekund, co powoduje szybkie zablokowanie przenoszenia wstrząsu przeciążeniowego.

3. Faza resetowania i ponownego uruchamiania

W wyniku przeciążenia główny korpus produktu nie ulega trwałym uszkodzeniom konstrukcyjnym. Przywrócenie przeniesienia napędu wymaga jedynie wymiany rury ścinanej i uzupełnienia komory olejowej olejem hydraulicznym o standardowym ciśnieniu w celu ponownego połączenia tulei rozprężnej. Komponenty można wielokrotnie demontować i ponownie wykorzystywać, co znacznie zmniejsza długoterminowe koszty wymiany.

Możliwość dostosowania operacyjnego

Wykorzystując trzy podstawowe cechy — niezużywającą się przekładnię, redukcję ciśnienia na poziomie milisekund oraz w pełni uszczelnioną, przeciwwybuchową konstrukcję — hydrauliczne sprzęgło bezpieczeństwa jest kompatybilne z zdecydowaną większością trudnych i ciężkich warunków pracy spotykanych obecnie na rynku. Skutecznie likwiduje niedociągnięcia branżowe związane z tradycyjnymi złączami, takie jak podatność na zużycie, podatność na działanie pyłu i nieprzydatność do stosowania w strefach zagrożonych wybuchem.

- Warunki wysokiego udaru i utknięcia: idealne do urządzeń podatnych na nagłe skoki momentu obrotowego, takich jak kruszarki i przenośniki zgrzebłowe. Gdy zakleszczenie materiału powoduje przeciążenie, produkt wykonuje zwolnienie ciśnienia na poziomie milisekundowym, aby wyłączyć moment obrotowy; to działanie ochronne jest zakończone, zanim siła uderzenia będzie mogła rozprzestrzenić się na dalsze elementy, całkowicie eliminując w ten sposób nieodwracalne awarie, takie jak pęknięcia wału lub uszkodzenie przekładni skrzyni biegów.

- Warunki częstego cofania: Odpowiednie do zastosowań związanych z samotokami metalurgicznymi i specjalistycznymi maszynami przechylnymi. Produkt utrzymuje jednolitą i stabilną siłę rozprężająco-zaciskającą, zapewniając przenoszenie zerowego luzu przez cały czas pracy. Skutecznie przeciwdziała wstecznym obciążeniom udarowym generowanym podczas zmiany kierunku, zapewniając kompleksową ochronę przekładni zębatych skrzyni biegów i łożysk oporowych.

- Ciągła praca w każdych warunkach pogodowych: Zgodność ze sprzętem wymagającym nieprzerwanej, 24-godzinnej pracy, takim jak cementownie i młyny kulowe. Dzięki konstrukcji pozbawionej płytek ciernych ustawiona wartość momentu obrotowego pozostaje stała w czasie i nie ulega dryftowi; eliminuje to potrzebę częstych przestojów w celu ponownej kalibracji parametrów, skutecznie skracając w ten sposób przestoje sprzętu w celu konserwacji.

- Trudne, zapylone środowiska: Posiada zintegrowaną, całkowicie uszczelnioną konstrukcję obudowy, która skutecznie izoluje komorę olejową i powierzchnie stykowe mocowania od wnikania kurzu, piasku i innych zanieczyszczeń. Zapobiega to awariom mocowania lub odchyleniom momentu obrotowego spowodowanym zanieczyszczeniem, dzięki czemu sprzęgło idealnie nadaje się do środowisk produkcyjnych o dużym zapyleniu w branżach takich jak górnictwo i materiały budowlane.

Ochrona bezpieczeństwa

1. Czysto fizyczne zabezpieczenie przed przeciążeniem hydraulicznym

Hydrauliczne sprzęgło bezpieczeństwa wykorzystuje w pełni mechaniczną konstrukcję hydrauliczną, która nie opiera się na elektronicznych elementach sterujących, czujnikach ani zewnętrznych źródłach zasilania. Nawet w scenariuszach obejmujących niekontrolowaną awarię sprzętu, przerwy w dostawie prądu w całym zakładzie lub całkowitą awarię elektrycznego systemu sterowania, funkcja zabezpieczenia przed przeciążeniem produktu pozostaje w pełni sprawna i nie ma na nią wpływu awaria obwodów, zapewniając maksymalną stabilność zabezpieczenia.

2. Zapobieganie wtórnym zagrożeniom bezpieczeństwa

Redukcję ciśnienia przeciążeniowego uzyskuje się poprzez ścinanie i pękanie rury ścinanej. W przeciwieństwie do produktów typu cierno-poślizgowego, procesy działania i rozłączania nie generują wysokich temperatur ani iskier spowodowanych tarciem. Zapobiega to powstawaniu wypadków związanych z bezpieczeństwem w środowiskach zapylonych, łatwopalnych lub wybuchowych – takich jak te występujące w zakładach chemicznych i kopalniach – zapewniając w ten sposób wyższy poziom bezpieczeństwa.

3. Intuicyjne i identyfikowalne zapisy dotyczące przeciążenia

Pęknięcie rury ścinanej służy jako intuicyjny fizyczny wskaźnik wystąpienia zdarzenia przeciążeniowego, umożliwiając personelowi szybkie określenie, czy w sprzęcie wystąpiła awaria przeciążenia. Co więcej, analizując czas i częstotliwość takich usterek, można zoptymalizować parametry produkcji i procesy podawania materiału, dostarczając cennych danych referencyjnych na potrzeby konserwacji sprzętu i modernizacji operacyjnych.

Często zadawane pytania

- P1: Jakie są podstawowe zalety hydraulicznego sprzęgła bezpieczeństwa w porównaniu ze standardowymi sprzęgłami ciernymi?

A1: Tradycyjne modele oparte na tarciu opierają się na poślizgu płytek ciernych w celu ochrony, co prowadzi do problemów, takich jak zużycie, akumulacja ciepła, wytwarzanie iskier i dryf parametrów. Model hydrauliczny natomiast nie zawiera zużywalnych części ciernych; zapewnia zerowe zużycie, nie wymaga częstej ponownej kalibracji, umożliwia bardzo szybkie rozłączenie w ciągu 20 ms i rozłączenie bez wytwarzania iskier. Dzięki temu idealnie nadaje się do wysokiej klasy sprzętu o dużej wytrzymałości, wymagającego dużych obciążeń, wymagań przeciwwybuchowych i ciągłej 24-godzinnej pracy.

- Pytanie 2: Jeśli sprzęt odłączy się z powodu przeciążenia, czy proces naprawy i resetowania jest trudny i kosztowny?

Odpowiedź 2: Proces naprawy jest prosty i tani. Po wystąpieniu przeciążenia główna konstrukcja sprzęgła pozostaje nienaruszona i nieuszkodzona; resetowanie wymaga jedynie wymiany niedrogiej rurki ścinanej i uzupełnienia płynu hydraulicznego. Nie ma konieczności demontażu całego zespołu przekładni ani wymiany drogich podzespołów podstawowych, a całą operację może wykonać jedna osoba.

- Pytanie 3: Czy do prawidłowego działania sprzęgła wymagany jest elektryczny układ sterowania?

Odpowiedź 3: Nie, nie jest to wymagane. Hydrauliczne sprzęgło bezpieczeństwa ma konstrukcję czysto mechaniczno-hydrauliczną; działając niezależnie, skutecznie radzi sobie zarówno z przenoszeniem mocy, jak i zabezpieczeniem przed przeciążeniem. Niewrażliwy na problemy, takie jak przerwy w dostawie prądu, awarie sygnału lub starzenie się obwodów, znacznie zmniejsza koszty związane z pomocniczymi elektrycznymi systemami sterowania, dzięki czemu idealnie nadaje się do modernizacji i modernizacji różnego rodzaju starzejącego się sprzętu o dużej wytrzymałości.

- P4: Czy skuteczność uszczelnienia jest niezawodna w środowiskach górniczych o dużym zapyleniu i wilgoci?

A4: Posiadając oryginalną, zintegrowaną i w pełni uszczelnioną konstrukcję – wzmocnioną wieloma mechanizmami chroniącymi przed kurzem i wyciekami – urządzenie skutecznie zapobiega przedostawaniu się kurzu, wilgoci i zanieczyszczeń do wewnętrznej komory olejowej. Taka konstrukcja eliminuje potencjalne awarie, takie jak zacięcia, dryft momentu obrotowego i wycieki ciśnienia oleju, zapewniając stabilną i niezawodną długoterminową pracę w wymagających środowiskach, takich jak kopalnie i zakłady produkujące materiały budowlane.
