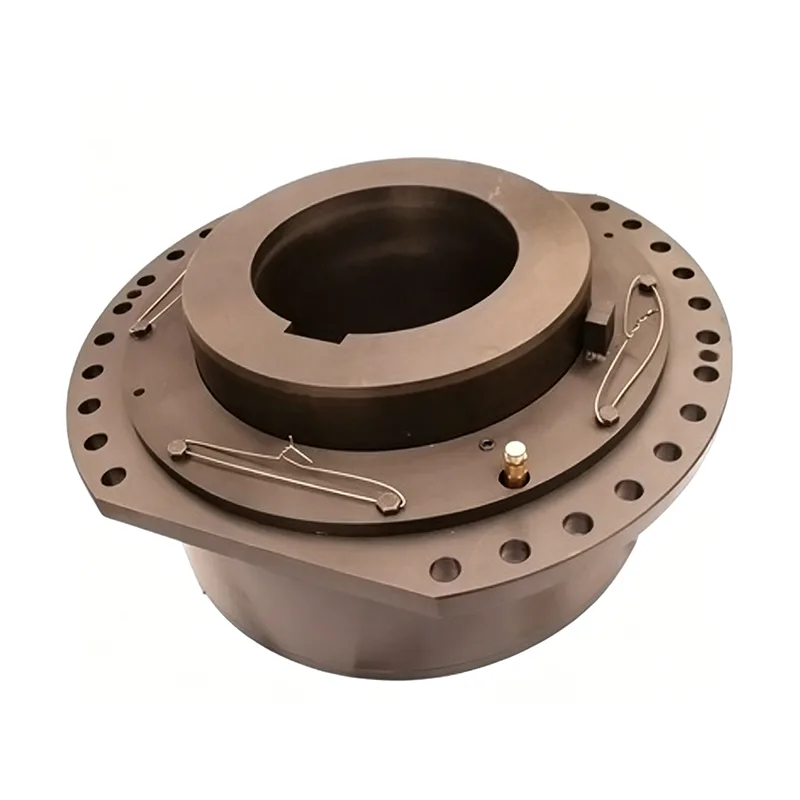

Sprzęgło rolkowe sferyczne

Sprzęgło rolkowe sferyczne to wyspecjalizowany element przekładni opracowany specjalnie w celu rozwiązania krytycznych problemów w układach napędowych bębnów mechanizmów podnoszących dźwigów. Skutecznie usuwa liczne niedociągnięcia charakterystyczne dla tradycyjnych sprzęgieł zębatych, przekładni otwartych i konstrukcji wałów przegubowych. Opierając się na elastycznym zazębieniu sferycznych rolek do przenoszenia momentu obrotowego, produkt z natury posiada właściwości łożyska wahliwego, co pozwala mu automatycznie dostosować się do niewspółosiowości kątowej w sprzęcie. Jego układ konstrukcyjny jest kompaktowy i lekki, dzięki czemu nie zajmuje dodatkowej przestrzeni w mechanizmie wózka. Idealnie nadaje się do warunków pracy przy niskiej prędkości, dużym obciążeniu i napędzaniu bębna, typowych dla urządzeń dźwigowych; ponadto oferuje szeroki zakres parametrów i zapewnia stabilną, niezawodną pracę.

Porównanie zalet i wad tradycyjnych konstrukcji sprzęgów dźwigowych

W połączeniu przekładni pomiędzy wałem wyjściowym reduktora a bębnem w mechanizmach podnoszących dźwigi, tradycyjne konstrukcje zazwyczaj wykorzystują sprzęgła zębate typu tarczowego, napędy z otwartą przekładnią lub połączenia wałów przegubowych o stałej i pływającej osi. Każdy z tych typów struktur ma wyraźne wady operacyjne, które ograniczają konserwację sprzętu i elastyczność układu konstrukcyjnego.

- Wielopłytkowe sprzęgła zębate typu tarczowego (do małych i średnich dźwigów): Oferując zwartą konstrukcję ogólną i wysoką integrację, ich złożona geometria skutkuje wysokimi kosztami produkcji i znacznymi trudnościami w przetwarzaniu. Co więcej, ich znaczny ciężar własny utrudnia inicjatywy związane z lekkimi konstrukcjami małych i średnich żurawi, a późniejsze procedury demontażu i konserwacji są bardzo niewygodne.

- Napędy z otwartą przekładnią (dla sprzętu o dużym tonażu): Ta konfiguracja, stosowana głównie w żurawiach o udźwigu przekraczającym 80 ton, umożliwia dwustopniową redukcję prędkości i pozwala na zwiększenie odległości środkowej pomiędzy silnikiem a bębnem. Chociaż konstrukcyjnie proste, odsłonięte koła zębate prowadzą do złych warunków smarowania; w konsekwencji powierzchnie zębów przekładni są bardzo podatne na zużycie i szybką awarię, co skutkuje stosunkowo wysokim wskaźnikiem awaryjności sprzętu.

- Konstrukcje z wałami przegubowymi o stałej i ruchomej osi (konstrukcje z długim wałem): Konstrukcje te pozwalają na zmniejszenie wymiaru osiowego bębna, zapewniając w ten sposób kompaktowe przestrzenie montażowe. Wymagają one jednak stosowania zespołów z długim wałem, co zwiększa całkowity ciężar własny mechanizmu podnoszącego. Co więcej, montażu i osiowania przekładni nie można wykonać niezależnie; procesy demontażu i ponownego montażu są uciążliwe, co prowadzi do niskiej wydajności konserwacji.

Struktura produktu i zasada przenoszenia momentu obrotowego

Sprzęgło baryłkowe charakteryzuje się jasno określonym składem strukturalnym i naukowo opracowaną metodą przenoszenia momentu obrotowego. Wykorzystując elastyczne zazębienie sferycznych rolek, osiąga jednoczesne przenoszenie zarówno momentu obrotowego, jak i sił promieniowych, co skutkuje wyższym stopniem elastyczności operacyjnej.

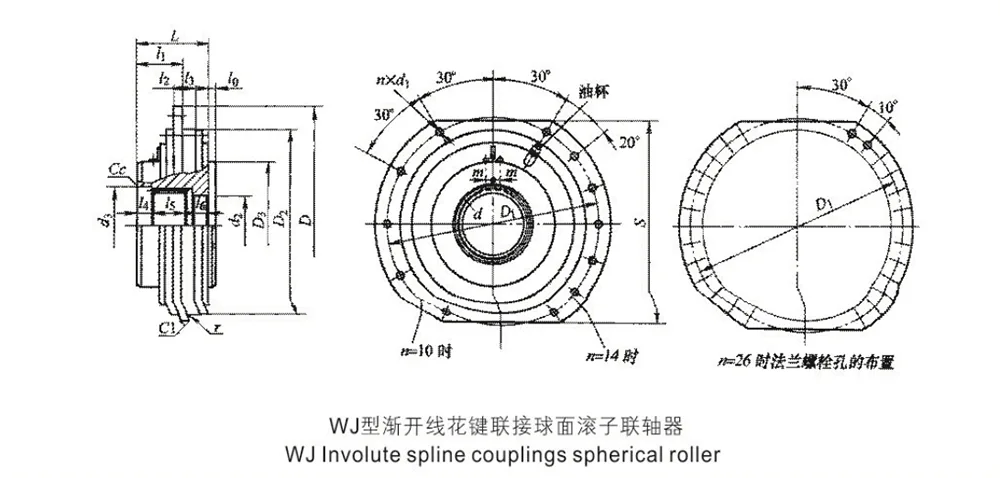

- Kompleksowa konfiguracja strukturalna: Kompletny zespół składa się głównie z podstawowych elementów, takich jak połówki sprzęgła, tuleja zewnętrzna, rolki kuliste, pokrywa wewnętrzna i pokrywa zewnętrzna. Układ komponentów jest uproszczony — pozbawiony zbędnych, skomplikowanych i precyzyjnych części — co skutkuje znacznie niższym wskaźnikiem awaryjności.

- Obwodowe przenoszenie momentu obrotowego: Rolki sferyczne są rozmieszczone równomiernie na obwodzie sprzęgła, osadzone w otworach pozycjonujących znajdujących się pomiędzy połówkami sprzęgła a tuleją zewnętrzną. Dzięki ścisłemu stykowi i działaniu ściskającemu pomiędzy rolkami i ich odpowiednimi otworami, sprzęgło zapewnia dwukierunkowe przenoszenie zarówno momentu obrotowego, jak i obciążeń promieniowych.

- Znormalizowany sposób montażu: Podczas pracy jedna połówka sprzęgła jest montowana i mocowana do wału wyjściowego przekładni (reduktora), natomiast tuleja zewnętrzna jest trwale połączona z bębnem liny stalowej za pomocą śrub o dużej wytrzymałości. Taka konfiguracja zapewnia równomierny rozkład obciążenia podczas transmisji, tworząc bezpieczne połączenie, które jest wysoce odporne na poluzowanie.

- Charakterystyka przekładni z elastyczną przekładnią: Ogólny mechanizm przekładni bardzo przypomina elastyczne sprzęgło zębate typu sworzniowego. Opiera się na elastycznym przenoszeniu siły zapewnianym przez elementy toczne, aby skutecznie łagodzić problemy związane z twardymi uderzeniami i zużyciem ściernym, zwykle związane ze sztywnymi układami siatkowymi.

Podstawowe cechy operacyjne i możliwości kompensacyjne

Sprzęgło rolkowe sferyczne ma nieodłączną funkcję samonastawności, co pozwala mu automatycznie dostosować się do odchyleń operacyjnych w sprzęcie. Skutecznie rozwiązuje typowe problemy występujące w maszynach dźwigowych, takie jak niewspółosiowość instalacji i przesunięcia deformacji operacyjnych, dzięki czemu idealnie nadaje się do długotrwałej, ciężkiej pracy.

1. Skuteczność kompensacji wahnięcia: Wykazując właściwości operacyjne łożyska wahliwego, sprzęgło precyzyjnie kompensuje niewspółosiowość kątową pomiędzy wałem wyjściowym skrzyni biegów a wałem bębna, kompensując w ten sposób zarówno błędy początkowego montażu, jak i dynamiczne zmiany odkształceń podczas pracy.

2. Możliwość dostosowania do dwukierunkowego przemieszczenia względnego: Sprzęgło jednocześnie dostosowuje się do różnych form przemieszczenia względnego pomiędzy dwoma wałami, elastycznie kompensując naprężenia powstające podczas pracy sprzętu. Zapobiega to awariom, takim jak zakleszczenie wału (naprężenie blokujące), nieprawidłowe zużycie i zacinanie się przekładni.

3. Stabilne przenoszenie obciążenia: Sprzęgło jednocześnie przenosi zarówno moment obrotowy, jak i przenosi obciążenia promieniowe. Jego konstrukcja nośna jest optymalnie zaprojektowana, zapewniając działanie wolne od poślizgu i dryftu podczas długotrwałej pracy przy niskich prędkościach i ciężkich warunkach. Jego stabilność przekładni znacznie przewyższa stabilność tradycyjnych konstrukcji z otwartą przekładnią.

Zalety strukturalne

W porównaniu do tradycyjnych konstrukcji przekładni dźwigowych, sprzęgło rolkowe sferyczne oferuje wyraźne zalety w zakresie lekkiej konstrukcji, układu przestrzennego, łatwości instalacji i ogólnej niezawodności. Te cechy sprawiają, że szczególnie dobrze nadaje się do spełnienia rygorystycznych ograniczeń przestrzennych i wymagań dotyczących układu wózków podnoszących.

1. Kompaktowa i lekka konstrukcja: Dzięki niewielkiej powierzchni i niewielkiej masie własnej jednostka eliminuje potrzebę stosowania dodatkowych długich wałów lub skomplikowanych przekładni zębatych. To znacznie zmniejsza całkowitą masę mechanizmu i optymalizuje układ konstrukcyjny wózka dźwigowego.

2. Wygodna instalacja i konserwacja: Konstrukcja charakteryzuje się zgrabną strukturą i prostą logiką montażu, nie wymagającą skomplikowanych procedur uruchamiania. Zadania montażowe i konserwacyjne można wykonywać niezależnie, skutecznie rozwiązując typowe problemy związane z tradycyjnymi konstrukcjami – w szczególności trudność demontażu/ponownego montażu i niemożność wykonania pojedynczych regulacji.

3. Wysoka niezawodność działania: Eliminując nieodłączne wady odsłoniętych kół zębatych – które są podatne na zużycie – zamknięta konstrukcja sprzęgająca rolki pozostaje w dużej mierze odporna na czynniki środowiskowe. Zapewnia płynną pracę przy niskich prędkościach i minimalnym hałasie, dzięki czemu idealnie nadaje się do warunków pracy ciągłej typowych dla urządzeń dźwigowych.

Możliwość dostosowania warunków pracy i zakres parametrów

Produkt charakteryzuje się szerokim zakresem parametrów i wyjątkową możliwością dostosowania do różnych warunków pracy. Został specjalnie zaprojektowany, aby spełniać wymagania specjalistycznych przekładni maszyn dźwigowych, a specyfikacje wydajności są ściśle zgodne z przemysłowymi normami dotyczącymi dużych obciążeń.

- Odpowiednie scenariusze dotyczące sprzętu: Sprzęgło rolkowe jest stosowane głównie w mechanizmach podnoszących dźwigów, systemach napędowych bębnów o niskiej prędkości i podobnych urządzeniach przekładniowych ogólnego przeznaczenia. Został specjalnie zaprojektowany, aby spełniać wysokie wymagania branży dźwigowej w zakresie operacji przy niskich prędkościach, dużych obciążeń i pracy ciągłej.

- Zakres temperatury roboczej: Możliwość stabilnej i normalnej pracy w zakresie temperatur otoczenia od -25°C do +28°C, dzięki czemu nadaje się do standardowych warunków wewnętrznych, a także do niezbyt ekstremalnych operacji podnoszenia na zewnątrz.

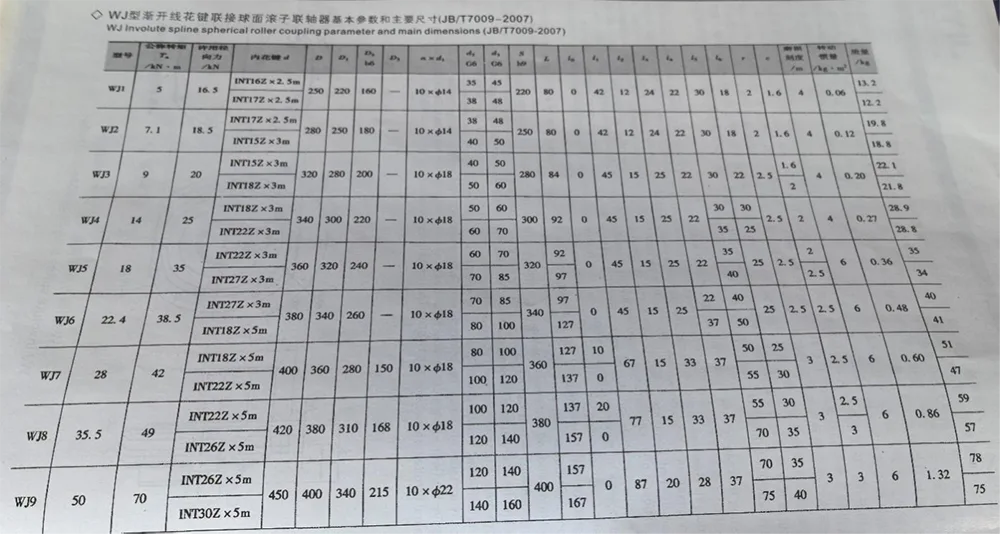

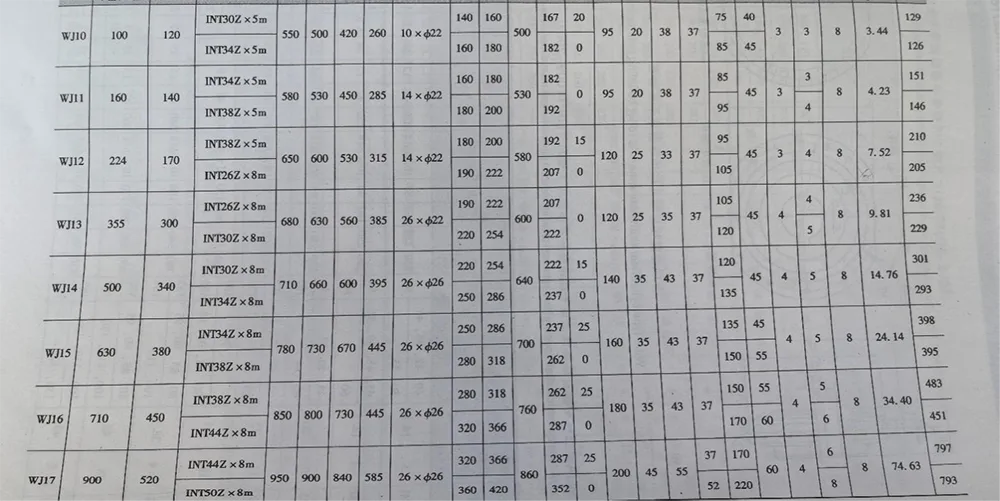

- Zakres momentu obrotowego: Zakres przenoszenia momentu znamionowego obejmuje od 5 000 N·m do 900 000 N·m, skutecznie pokrywając wymagania przekładni urządzeń dźwigowych, od maszyn o małej i średniej skali po maszyny o dużej skali.

- Dopuszczalne obciążenie promieniowe: Wytrzymuje siły promieniowe w zakresie od 16 500 N do 450 000 N. Jego solidna nośność promieniowa zapewnia, że ​​może skutecznie wytrzymać duże siły promieniowe zwykle związane z bębnowymi systemami podnoszenia.
