Elastyczne sprzęgło zębate typu ZL

Sprzęgło zębate z elastycznym kołkiem typu ZL jest klasyfikowane jako element łączący o dużej wytrzymałości, wykorzystujący niemetalowe elementy elastyczne. Jest to rzadkie na rynku sprzęgło hybrydowe, które w unikalny sposób integruje właściwości przekładniowe sprzęgieł zębatych z właściwościami amortyzującymi elastycznych sworzni. W przeciwieństwie do konwencjonalnych elastycznych sprzęgieł sworzniowych – które często mają ograniczenia związane z sufitami o niskiej nośności – produkt ten opiera się na cechach konstrukcyjnych sprzęgieł zębatych charakteryzujących się wysokim obciążeniem. Dzięki zastosowaniu elastycznych kołków nylonowych MC jako rdzenia przenoszenia, znacznie zwiększa się zdolność przenoszenia momentu obrotowego, jednocześnie zmniejszając całkowity obszar instalacji.

Funkcje projektowe

Ogólna konstrukcja elastycznego sprzęgła zębatego typu ZL została poddana ukierunkowanej optymalizacji, łącząc zalety konstrukcyjne zarówno konstrukcji przekładni, jak i konstrukcji elastycznych sworzni. Wszystkie wymiary obróbki i standardy montażu ściśle odpowiadają normom krajowym, dzięki czemu sprzęgło jest kompatybilne z zdecydowaną większością ciężkich urządzeń transmisyjnych.

- Unikalna konstrukcja sprzęgania z półokrągłymi rowkami: Zewnętrzne krawędzie dwóch kołnierzy łączących i wewnętrzna krawędź zewnętrznej tulei są obrobione maszynowo z dopasowanymi półokrągłymi rowkami zaprojektowanymi do bezpiecznego osadzania i mocowania nylonowych sworzni transmisyjnych. Moc przekazywana jest z kołnierza strony napędzającej na tuleję zewnętrzną, a następnie – poprzez sworznie – na kołnierz strony napędzanej; ta logika przekładni zapewnia stabilność i równomierny rozkład siły.

- Zdefiniowany zakres temperatur: Odpowiednie do standardowych warunków warsztatów przemysłowych, sprzęgło działa w dopuszczalnym zakresie temperatur od -20°C do +70°C, spełniając w ten sposób wymagania operacyjne większości ogólnych urządzeń o dużej wytrzymałości stosowanych w pomieszczeniach i na zewnątrz.

- Specyfikacje ujednoliconych norm krajowych: Konfiguracje otworów wału produktu, wymiary rowków wpustowych i konwencje notacji są ściśle zgodne z normą krajową GB/T 3852-1997: Sprzęgła — wymiary otworów, formy połączeń i rozmiary. Zapewnia to wysoką wymienność, umożliwiając bezpośrednią wymianę starszych standardowych komponentów bez konieczności dokonywania wtórnych modyfikacji otworów.

- Ograniczenia w użytkowaniu i montażu: Ze względu na właściwości strukturalne materiału nylonowego, produkt ten generuje podczas użytkowania niewielki hałas; dlatego nie nadaje się do urządzeń precyzyjnych o rygorystycznych wymaganiach dotyczących poziomu hałasu. Dostępny jest opcjonalny zestaw blokujący ułatwiający wzmocniony montaż, dzięki czemu sprzęgło nadaje się do zastosowań z dużymi obciążeniami i wysokimi wibracjami.

Struktura i zasady działania

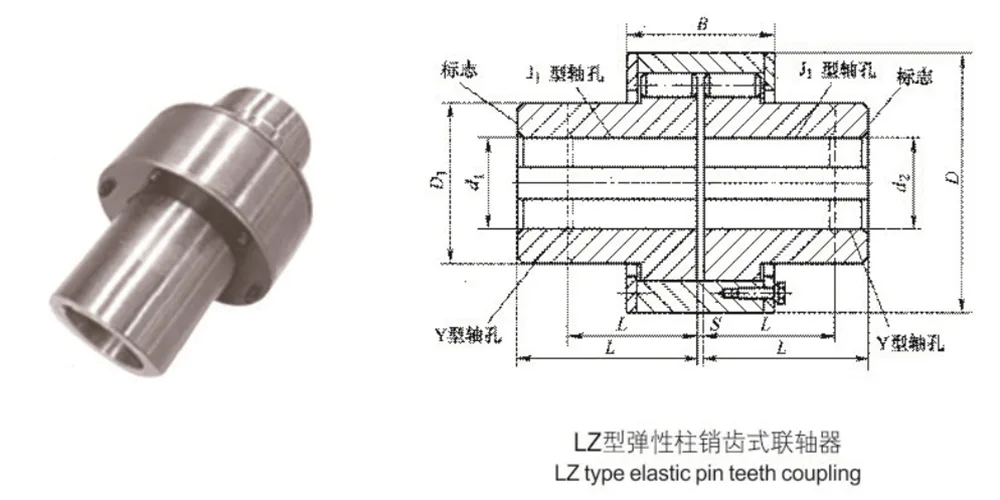

- Elementy rdzenia: Kompletny zespół sprzęgła składa się głównie z trzech części: dwóch połówek sprzęgła, tulei zewnętrznej i wielu nylonowych sworzni napędowych MC. Nie zawiera zbędnych, precyzyjnych ani delikatnych komponentów, dzięki czemu konstrukcja jest solidna i trwała.

- Metoda montażu blokującego: Zewnętrzne obrzeża dwóch połówek sprzęgła posiadają precyzyjnie wycięte rowki, które łączą się z wewnętrzną powierzchnią tulei zewnętrznej, tworząc zamknięte otwory pozycjonujące. W te otwory wkładane są nylonowe kołki, które mechanicznie łączą i zabezpieczają wał napędowy i napędzany.

- Mechanizm przeniesienia napędu: Podczas pracy moment obrotowy przenoszony jest przez nylonowe kołki, które przenoszą powstałe siły ścinające i ściskające. Jednocześnie, wykorzystując naturalną elastyczność materiału nylonowego, sprzęgło automatycznie kompensuje błędy niewspółosiowości osiowej, promieniowej i kątowej. Proces ten zapewnia również jednoczesną amortyzację i tłumienie, skutecznie łagodząc wpływ obciążeń przemiennych.

Kluczowe zalety

Elastyczne sprzęgło zębate typu ZL zapewnia optymalną równowagę pomiędzy trzema podstawowymi czynnikami: nośnością, powierzchnią montażową i kosztami konserwacji. W porównaniu z tradycyjnymi sprzęgłami zębatymi i standardowymi sprzęgłami z elastycznymi sworzniami, zapewniają one doskonałe ogólne możliwości adaptacji i szczególnie dobrze nadają się do maszyn pracujących przy niskich prędkościach i obciążonych dużym obciążeniem.

- Podwójne korzyści strukturalne: Łączy w sobie podwójne zalety sprzęgieł zębatych — przenoszenie wysokiego momentu obrotowego — z zaletami elastycznych sprzęgieł kołkowych — amortyzację i tłumienie. Powstała zwarta konstrukcja zajmuje minimalną przestrzeń, a jej nośność na jednostkę objętości znacznie przewyższa nośność standardowych złączek elastycznych tej samej wielkości.

- Wielowymiarowa kompensacja i tłumienie: Dzięki zastosowaniu wysokiej jakości nylonowych sworzni MC jako środka przenoszenia mocy, sprzęgło korzysta z nieodłącznych właściwości samotłumiących materiału. Automatycznie kompensuje różne błędy wyrównania, zapewniając płynną pracę i skutecznie łagodząc wpływ stanów nieustalonych podczas uruchamiania/wyłączania oraz wibracji o wysokiej częstotliwości.

- Niskie, bezproblemowe koszty konserwacji: Lekka, uproszczona konstrukcja zmniejsza złożoność instalacji i uruchomienia. Co więcej, nylonowe sworznie posiadają właściwości samosmarujące, co eliminuje potrzebę rutynowego smarowania. Podczas wymiany starzejących się sworzni nie ma potrzeby przesuwania głównej maszyny; kołki można bezpośrednio wyjąć i wymienić, co znacznie zmniejsza koszty konserwacji.

- Wszechstronne dostosowanie do ciężkich zastosowań przemysłowych: Cała nasza linia produktów jest produkowana masowo w ścisłej zgodności z normami krajowymi, charakteryzując się szerokim zakresem specyfikacji i wysoką wymiennością. Wykonane z odpornego na zużycie i zmęczenie materiału nylonowego, złącza te zapewniają długą żywotność. Zostały specjalnie zaprojektowane tak, aby pasowały do ​​różnych systemów przekładniowych o niskiej prędkości i dużych obciążeniach w różnych branżach, takich jak górnictwo, hutnictwo, chemia, pompy wodne, wentylatory i maszyny transportowe.

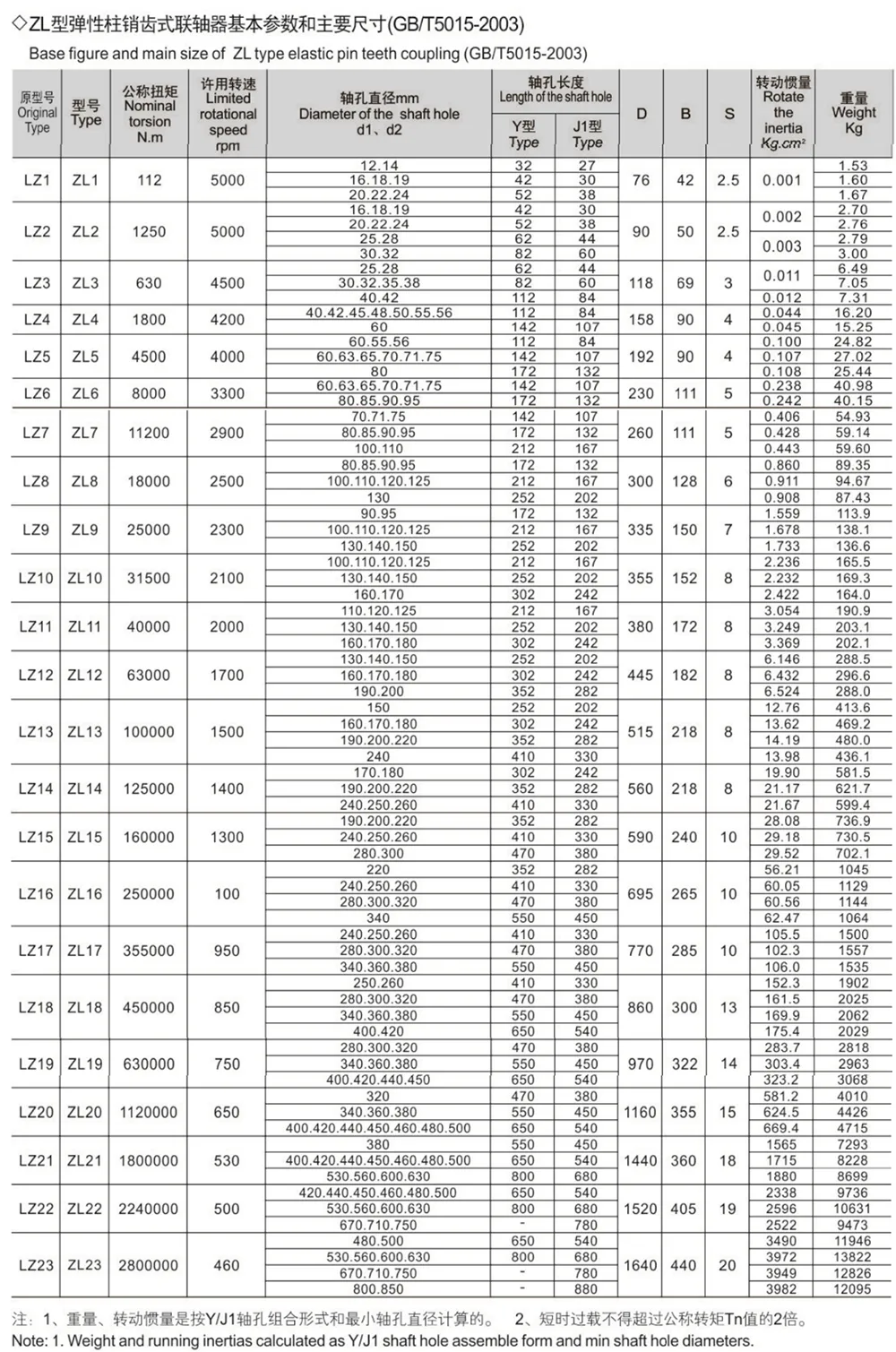

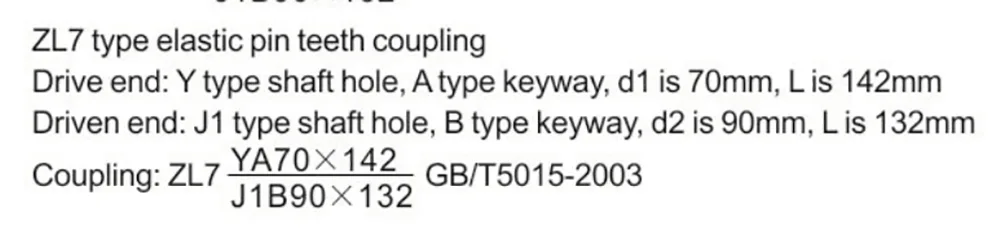

Zaznacza próbkę

Zalety produkcyjne

Jako główny producent elastycznych sprzęgieł zębatych typu ZL, utrzymujemy rygorystyczną kontrolę jakości w całym procesie produkcyjnym — od zakupu surowców do ostatecznego wydania fabrycznego. Dostarczamy zarówno standardowe jednostki, jak i niestandardowe usługi dostosowywania dla odbiorców krajowych i międzynarodowych.

Oprócz standardowych specyfikacji oferujemy usługi dostosowane do indywidualnych potrzeb, w tym niestandardową obróbkę otworów, modyfikacje długości i specjalistyczną obróbkę powierzchni. W oparciu o specyficzne parametry eksploatacyjne i warunki pracy Klienta możemy zoptymalizować konstrukcję produktu tak, aby precyzyjnie odpowiadał różnym typom niestandardowego sprzętu o dużej wytrzymałości.

Działając w modelu sprzedaży bezpośredniej z fabryki, eliminujemy marże pośrednie, oferując w ten sposób bardziej konkurencyjne ceny produktów o porównywalnej jakości. Ponadto zapewniamy kompleksową dokumentację techniczną — w tym szczegółowe rysunki i instrukcje instalacji — wraz z dedykowaną, zdalną pomocą techniczną jeden na jednego.
