Elastyczne sprzęgło sworzniowe typu HL

W przeciwieństwie do elastycznych sprzęgieł na bazie gumy, sprzęgło elastyczne typu HL wykorzystuje w sworzniach przekładni nylon o wysokiej wytrzymałości, wykorzystując wrodzoną wytrzymałość i odporność materiału nylonowego na ścinanie w celu ułatwienia przenoszenia mocy. Podczas gdy tradycyjne metody sztywnego napędu bezpośredniego są podatne na typowe problemy, takie jak zużycie rowków wpustowych, pękanie komponentów, wibracje sprzętu i nietypowy hałas, produkt ten oferuje doskonałe rozwiązanie; opiera się na nylonowych kołkach, które amortyzują uderzenia podczas uruchamiania i zatrzymywania, jednocześnie tłumiąc wibracje spowodowane zmiennymi obciążeniami.

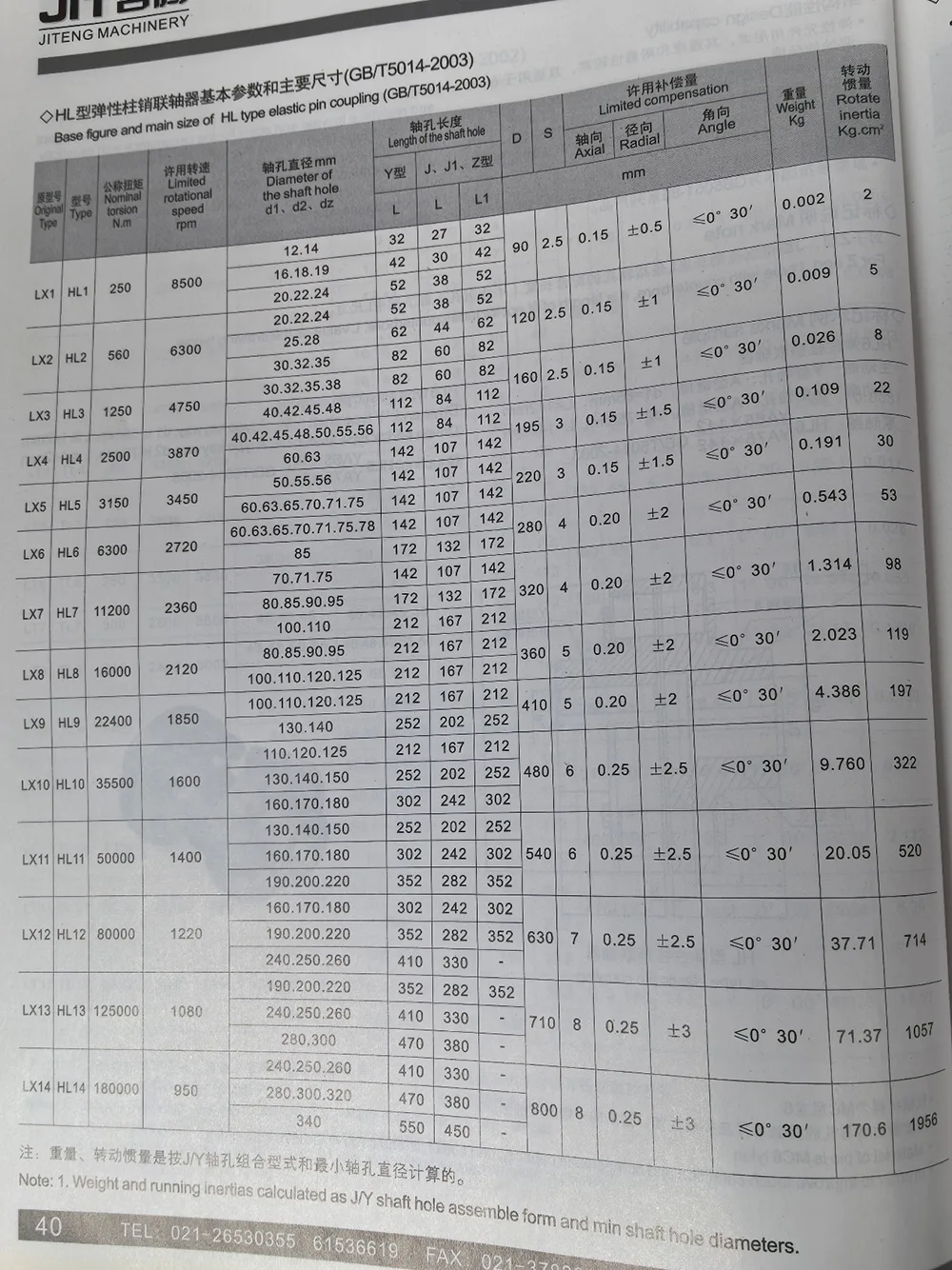

Możliwość projektowania

1. Materiał elementów elastycznych to len, dzięki czemu ma wysoką twardość i odporność na zużycie oraz nadaje się do stosowania w warunkach żrących.

2. Okrągła powierzchnia metalowego pierścienia hamulcowego działająca poprzez hartowanie.

3. Wymiary otworów, wymiary wpustów i sposób oznaczania sprzęgła odpowiadają wymaganiom GB/T 3852-1977, „Typy połączeń i wymiary otworów wałów”. Otwory obu połówek sprzęgła można dobierać niezależnie i łączyć w dowolnej konfiguracji.

4. Temperatura pracy: od -20 do +70 ℃.

5. Oryginalnym standardem jest międzynarodowy standard GB5051-85.

Zaznacz notatkę:

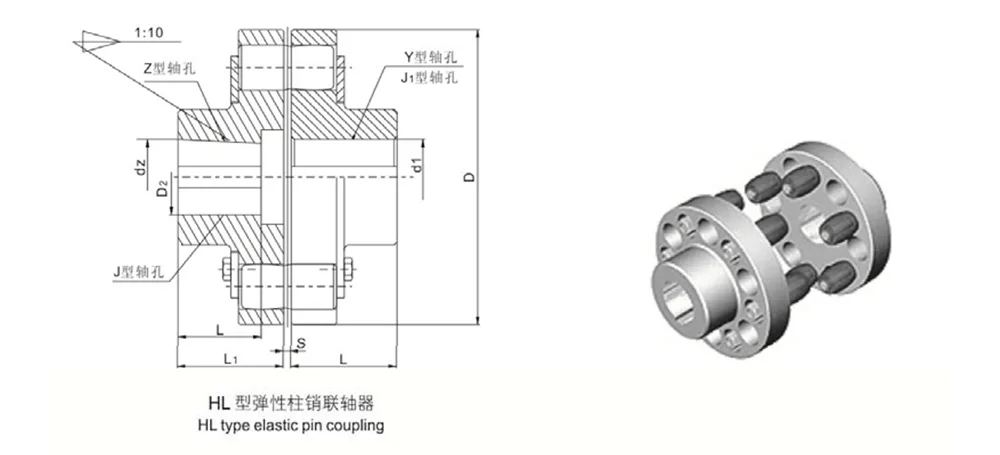

W przypadku typu Zand J z pogłębieniem walcowym długość pasowania nie obejmuje wartości L jak na rysunku poniżej

Oznacz próbkę:

Elastyczne sprzęgło sworzniowe typu HL6

Strona napędu: otwór wału typu Y, wpust typu A, d1 wynosi 65 mm, L wynosi 142 mm

Koniec napędzany: otwór wału typu Y, wpust typu A, d2 wynosi 75 mm, L wynosi 142 mm

Sprzężenie: HL6 YA75×142YA65×142 GB/T5014-2003

Materiał sworznia to lylon MC6

Aby poprawić warunki dotyku i skompensować wydajność, należy jeden koniec sworznia wykonać w kształcie bębna.

Przydatność operacyjna

Elastyczne sprzęgło sworzniowe typu HL zostało specjalnie zoptymalizowane dla standardowych środowisk operacyjnych charakteryzujących się częstymi rozruchami/zatrzymaniami i niestabilnymi obciążeniami. Jest kompatybilny z większością sprzętu mechanicznego ogólnego przeznaczenia, wymagającego średnich obciążeń, optymalizując w ten sposób stan operacyjny sprzętu bezpośrednio u źródła.

- Możliwość dostosowania do częstych zmian kierunku jazdy: Specjalnie zaprojektowane do systemów przekładni wymagających powtarzalnych uruchomień/zatrzymań i ciągłego przełączania kierunku, elastyczne elementy nylonowe posiadają wystarczającą wytrzymałość, aby wytrzymać obciążenia udarowe generowane przez zmienne kierunki w dłuższej perspektywie, skutecznie zapobiegając problemom związanym ze starzeniem się lub pękaniem materiału.

- Amortyzacja wahań obciążenia: W przypadku napotkania niewielkich wahań obciążenia lub chwilowych obciążeń szczytowych podczas pracy, nylonowe kołki wykorzystują swoją naturalną elastyczność, aby amortyzować uderzenia i rozpraszać siłę, zapobiegając w ten sposób hałasowi przekładni i wibracjom sprzętu spowodowanym niestabilnością obciążenia.

- Łagodzenie wad połączeń sztywnych: Produkt ten, zastępując tradycyjne jednoczęściowe sztywne złącza, łagodzi silne uderzenia związane ze sztywnymi połączeniami bezpośrednimi, skutecznie eliminując typowe awarie sprzętu, takie jak pękanie elementów, zużycie wpustu, wibracje korpusu i hałas podczas pracy.

Ochrona bezpieczeństwa

- Mechanizm zabezpieczenia przed przeciążeniem: W przypadku nietypowych warunków pracy - takich jak zablokowanie sprzętu, zgaśnięcie lub chwilowe przeciążenie - wewnętrzne nylonowe kołki są zaprojektowane tak, aby w pierwszej kolejności ulegały uszkodzeniu w wyniku pęknięcia ścinającego, aktywnie odcinając w ten sposób całą ścieżkę przenoszenia momentu obrotowego. - Ochrona wyposażenia rdzenia o dużej wartości: Przeciążenia są skutecznie przechwytywane przez ścinanie elastycznych kołków, zapobiegając ich rozprzestrzenianiu się na dalsze elementy konstrukcyjne. Zapewnia to solidną ochronę drogich podzespołów podstawowych — takich jak silniki, reduktory i wrzeciona — chroniąc je przed nieodwracalnym uszkodzeniem.

- Zabezpieczenie stabilne mechanicznie: Cały mechanizm zabezpieczający ma charakter czysto mechaniczny; pozostaje nienaruszony przez takie czynniki, jak przerwy w dostawie prądu, awarie sygnału lub zakłócenia środowiskowe. W związku z tym jego stabilność ochronna znacznie przewyższa stabilność systemów bezpieczeństwa opartych na alarmach elektronicznych, dzięki czemu idealnie nadaje się do złożonych i trudnych warunków warsztatów przemysłowych.

Kompatybilność operacyjna

W porównaniu do standardowych łączników elastycznych, sprzęgło elastyczne typu HL oferuje większą nośność i obejmuje szerszy zakres zastosowań. Jest w stanie jednocześnie obsługiwać różne typy sprzętu transmisyjnego o średnim obciążeniu w wielu gałęziach przemysłu.

- Ukierunkowane zastosowanie: Zaprojektowany przede wszystkim dla środowisk operacyjnych o średnim obciążeniu, idealnie nadaje się do urządzeń mechanicznych wymagających częstego uruchamiania i zatrzymywania, zmiany kierunku i przemiennych obciążeń udarowych. Skutecznie eliminuje niedociągnięcia branżowe, w szczególności niewystarczającą nośność złączek gumowych i brak amortyzacji charakterystyczny dla sprzęgieł sztywnych.

- Wszechstronność w różnych branżach: kompatybilność produktu nie jest ograniczona kategorią sprzętu; można go z powodzeniem wdrożyć w maszynach górniczych, kompleksowych przemysłowych zakładach produkcyjnych, różnych maszynach przetwórczych przemysłu lekkiego, a także maszynach płynowych, takich jak pompy i wentylatory wodne.

- Możliwość dostosowania do nowego i istniejącego sprzętu: Dzięki znormalizowanym wymiarom sprzęgło może być bezpośrednio instalowane jako komponent OEM w nowym sprzęcie. Służy również jako idealny zamiennik starych, zużytych sprzęgieł w istniejących maszynach; proces modernizacji jest łatwy i nie wymaga modyfikacji oryginalnej struktury przekładni urządzenia.

Dlaczego warto wybrać Jiteng?

Jako pierwotny producent elastycznego sprzęgła sworzniowego typu HL, nasza firma poświęciła lata badaniom i rozwojowi oraz produkcji różnych elastycznych sprzęgieł i ograniczników momentu obrotowego. Zapewniamy kompleksowe, kompleksowe usługi wsparcia dla nabywców krajowych i międzynarodowych — obejmujące każdy etap, od kontroli jakości produktu i dostawy, po wybór produktu i wsparcie posprzedażowe.

1. Własne badania, rozwój i produkcja ze ścisłą kontrolą jakości:

Cała seria sprzęgieł typu HL podlega zintegrowanej, własnej produkcji. Nylonowe elastyczne szpilki – jedyny komponent zlecany na zewnątrz – są produkowane przy użyciu ściśle pozyskiwanych surowców o wysokiej czystości i odpornych na zużycie. Każda partia przed opuszczeniem fabryki przechodzi rygorystyczne testy momentu obrotowego i ścinania.

2. Duże zapasy i wydajna dostawa:

Utrzymujemy gotowy zapas standardowych modeli sprzęgieł i zapasowych sworzni nylonowych. Jesteśmy wyposażeni do realizacji zamówień, począwszy od pojedynczych próbek po zakupy hurtowe na dużą skalę, eliminując w ten sposób długie czasy realizacji zwykle związane z niestandardowymi cyklami produkcyjnymi.

3. Bezpłatna, precyzyjna usługa doboru produktów

Nasz zespół techniczny analizuje takie czynniki, jak rodzaj obciążenia sprzętu, częstotliwość załączeń i zatrzymań oraz parametry średnicy wału, aby rozróżnić serie produktów z elastycznym sworzniem HL i elastyczną tuleją TL, dopasowując w ten sposób do każdego klienta najbardziej odpowiednie rozwiązanie sprzęgające.

4. Kompleksowe wsparcie posprzedażowe w całym cyklu życia

Bezpłatne udostępniamy rysunki wymiarowe i samouczki dotyczące instalacji, a także oferujemy zdalne wskazówki techniczne specjalnie dla naszych zagranicznych klientów. Dodatkowo wspieramy dostosowywanie niestandardowych rozmiarów otworów i sworzni o specjalistycznych poziomach twardości, aby zapewnić kompatybilność ze sprzętem pracującym w unikalnych warunkach.
