Sprzęgło łańcucha rolkowego typu GL

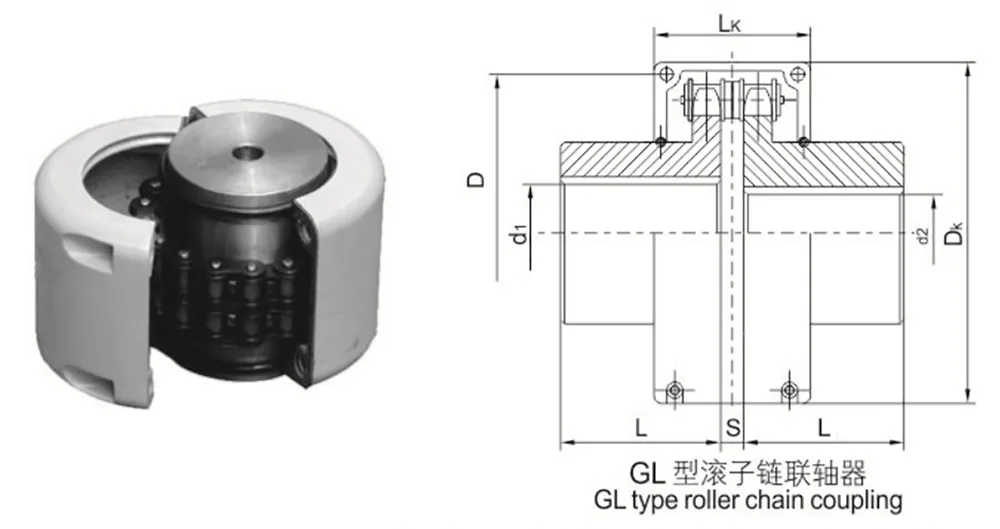

Sprzęgło rolkowe typu GL jest klasycznym półsztywnym złączem w dziedzinie ciężkich przekładni przemysłowych. W odróżnieniu od elastycznych złączek wykonanych z gumy lub nylonu, produkt ten nie zawiera elastycznych elementów amortyzujących; zamiast tego opiera się na działaniu zazębiającym dwurzędowego łańcucha rolkowego i podwójnych kół zębatych do przenoszenia mocy. Konstrukcja ta skutecznie łączy wysoką nośność charakterystyczną dla sprzęgieł sztywnych z możliwościami kompensacji niewspółosiowości typowymi dla sprzęgieł elastycznych.

Możliwości strukturalne

Łańcuchy podwójnego sprzęgła łańcucha rolkowego powinny być zgodne z zaleceniami dotyczącymi „precyzyjnego łańcucha rolkowego o krótkim podziałce stosowanego w przekładniach” GB1243.1-83.

Kształty i rozmiary rowków wpustowych powinny być zgodne z zaleceniami GB/T 3852-1997.

Konstrukcja i rozmiary pokrywy obudowy mogą być dobierane według wymagań klienta.

Znak powinien być zgodny z GB/T 3852-1997.

Prosta konstrukcja, sprzęgło łańcuchowe typu GL jest wygodne w montażu i demontażu, nie ma zastosowania do jazdy do tyłu z obciążeniem udarowym.

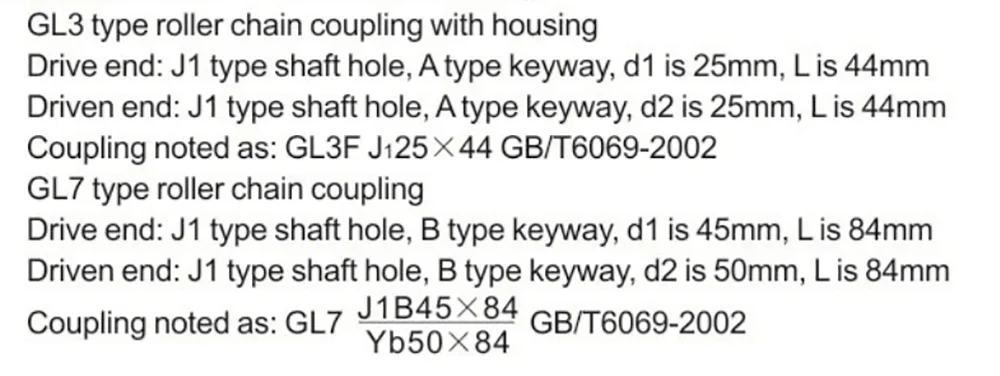

Oznacz próbkę (proszę dodać „F”, jeśli jest obudowa)

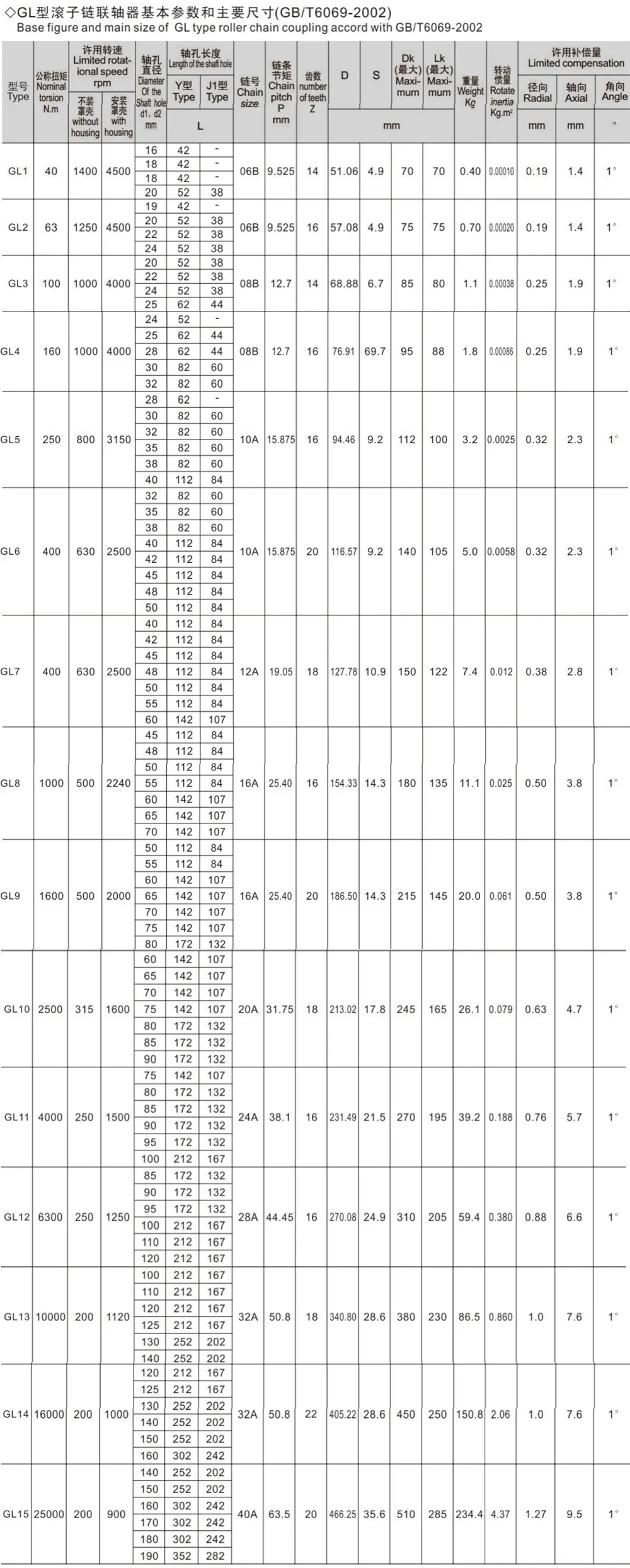

Uwaga: Jest to podobna wartość bezwładności obrotu i ciężarów sprzęgieł jak w powyższym arkuszu.

Najważniejsze informacje

Sprzęgło rolkowe typu GL charakteryzuje się wyjątkową przyjaznością dla środowiska i jest odporne na kurz, wilgoć, zanieczyszczenie olejem lub ekstremalne temperatury. Może pracować długotrwale przy pełnym obciążeniu w bardzo szerokim zakresie temperatur od -40°C do +120°C. Jednostka charakteryzuje się wysoką ogólną sztywnością przekładni, doskonałą wydajnością przekładni, niską awaryjnością i minimalnymi wymaganiami konserwacyjnymi. Opracowany specjalnie dla sprzętu o dużym obciążeniu, pracującego przy niskich i średnich prędkościach w ciągłych, nieprzerwanych cyklach pracy, rozwiązuje typowe problemy związane z tradycyjnymi sprzęgłami – takie jak podatność na starzenie, zanieczyszczenie i słaba odporność na ciepło – co czyni go najbardziej opłacalnym standardowym elementem przekładni do skomplikowanych warunków pracy przy dużym obciążeniu.

Przydatność operacyjna

- Wyjątkowa kompatybilność środowiskowa: W przeciwieństwie do tradycyjnych sprzęgieł elastycznych - które są bardzo podatne na starzenie się i awarie spowodowane kurzem, wilgocią i wysokimi temperaturami - sprzęgło łańcuchowo-rolkowe typu GL nie zawiera materiałów podatnych na starzenie, takich jak guma czy nylon. Zapewnia długotrwałą, stabilną pracę w trudnych warunkach charakteryzujących się dużym zapyleniem, wilgocią, stojącą wodą i niewielkimi zanieczyszczeniami olejowymi, wykazując się wyjątkowo dużą tolerancją na niekorzystne warunki środowiskowe.

- Bardzo szeroka tolerancja temperaturowa: Wykonane w całości z elementów metalowych, urządzenie pozostaje odporne na wahania temperatury. Oficjalnie przystosowany do zakresu temperatur roboczych od -40°C do +120°C, jest równie zdolny do obsługi wymagających operacji na zewnątrz w trudnych warunkach produkcyjnych w warsztatach, w których panuje zimno i wysoka temperatura, co czyni go idealnym rozwiązaniem dla ciężkiego sprzętu przemysłowego pracującego na zewnątrz, gdzie sezonowe wahania temperatury są znaczne.

- Przydatność do ciągłej pracy przy dużych obciążeniach: charakteryzujące się solidną ogólną nośnością i dużą sztywnością przekładni, sprzęgło zapewnia przenoszenie mocy praktycznie bez strat energii, umożliwiając w ten sposób ciągłą pracę sprzętu przy pełnym obciążeniu przez dłuższy czas. Zaprojektowane natywnie, aby dostosować się do średnich i dużych obciążeń, skutecznie eliminując typowe awarie, takie jak poślizg, pęknięcia i awarie operacyjne pod dużymi obciążeniami.

Scenariusze zastosowań

Wykorzystując kompleksowe połączenie wysokiej odporności na ciepło, odporności na zabrudzenia, dużej nośności i niskich wymagań konserwacyjnych, sprzęgło łańcuchowe typu GL zostało szeroko zastosowane w różnych gałęziach przemysłu ciężkiego – zarówno w stacjonarnych maszynach przemysłowych, jak i mobilnym sprzęcie rolniczym.

- Sprzęt górniczy i metalurgiczny: Kompatybilny z różnorodnymi maszynami górniczymi i systemami przenośników metalurgicznych; zaprojektowane tak, aby wytrzymać wyjątkowe wyzwania operacyjne panujące w środowiskach podziemnych – charakteryzujących się wysokim poziomem zapylenia, wysoką wilgotnością i znacznymi dobowymi wahaniami temperatury – służąc jako solidny zamiennik łatwych w zużyciu złączek elastycznych.

- Maszyny chemiczne i do materiałów budowlanych: idealne do użytku ze sprzętem do mieszania chemikaliów i wyspecjalizowanymi systemami przesyłowymi na liniach produkcyjnych materiałów budowlanych; jest w stanie wytrzymać ekspozycję na lotne media chemiczne i środowisko pieca o wysokiej temperaturze, a jednocześnie jest w pełni przystosowany do ciągłej 24-godzinnej pracy.

- Sprzęt rolniczy i transportowy: Nadaje się do maszyn do zbioru plonów i uprawy roli, a także do różnych przenośników materiałów, wielkogabarytowych wentylatorów przemysłowych i powiązanych reduktorów prędkości; zaprojektowane do niezawodnego działania w złożonych środowiskach zewnętrznych charakteryzujących się narażeniem na błoto i kurz.

- Ograniczenia użytkowania: Ten produkt jest przeznaczony przede wszystkim do zastosowań ze średnią i niską prędkością, dużym obciążeniem i pracą ciągłą. Najlepiej nadaje się do przenoszenia mocy w stanie ustalonym w trudnych warunkach i nie jest zalecany do precyzyjnych urządzeń przekładniowych charakteryzujących się bardzo dużymi prędkościami obrotowymi lub częstymi cyklami start-stop z szybką zmianą kierunku.

Często zadawane pytania

- P1: Jakie są podstawowe różnice pomiędzy sprzęgłem łańcucha rolkowego typu GL a sprzęgłami typu elastycznego sworznia lub oponą?

A1: Typ GL wykorzystuje w pełni metalowy mechanizm zazębiania zębatki i łańcucha, reprezentujący hybrydową sztywną i elastyczną konstrukcję. Nie zawiera podatnych na starzenie elementów gumowych ani nylonowych, oferując wyraźne zalety w zakresie wysokiej odporności na ciepło, odporności na kurz i wydłużonej żywotności. Natomiast sprzęgła elastyczne opierają się na elementach elastomerowych do amortyzacji; posiadają dolne górne granice odporności na ciepło, są podatne na korozję spowodowaną olejem i smarem i ogólnie lepiej nadają się do standardowych, czystych środowisk pracy o temperaturze pokojowej.

- Pytanie 2: Jaka jest maksymalna odporność temperaturowa tego sprzęgła?

A2: Produkt jest przeznaczony do pracy w zakresie temperatur od -40°C do 120°C. Jego całkowicie metalowa konstrukcja eliminuje problemy związane z utwardzaniem i pękaniem elastomeru, często spotykane w innych typach sprzęgieł. W związku z tym urządzenia zewnętrzne wykorzystujące to sprzęgło można uruchamiać i obsługiwać bezpośrednio nawet w bardzo mroźne zimowe warunki, bez konieczności wstępnego podgrzewania lub stosowania środków ochronnych, dzięki czemu idealnie nadają się do ciężkich maszyn przemysłowych pracujących na zewnątrz w regionach północnych.

- P3: Czy rutynowa konserwacja jest trudna?

Odpowiedź 3: Ogólna trudność konserwacji jest wyjątkowo niska; w porównaniu do innych elementów przekładni, produkt ten wymaga rzadszej konserwacji. Wymaga jedynie okresowego uzupełniania niewielkiej ilości smaru w dwurzędowym łańcuchu rolkowym, co eliminuje konieczność częstego demontażu i wymiany części zużywalnych, a tym samym znacznie zmniejsza długoterminowe koszty eksploatacji i konserwacji.
