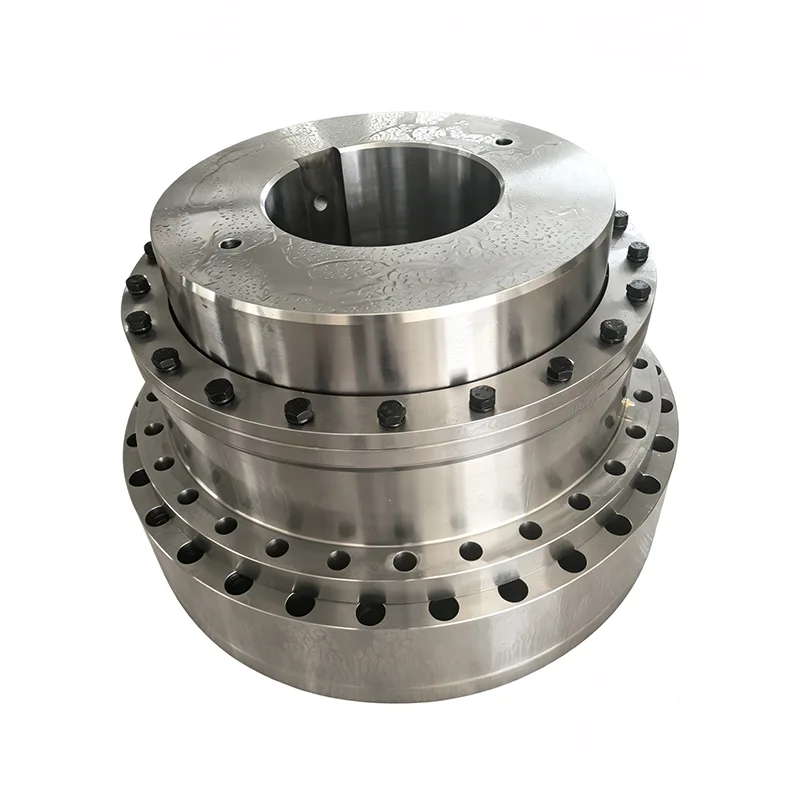

Sprzęgło bębnowe typu GICL

Sprzęgło bębnowe typu GICL służy jako podstawowy element łączący o dużej wytrzymałości w przemysłowych systemach przenoszenia mocy. Wykorzystując unikalną strukturę zazębienia, która łączy wypukłe (koronowane) zęby zewnętrzne z prostymi zębami wewnętrznymi, pokonuje ograniczenia standardowych sprzęgieł zębatych z zębami prostymi – które mają ograniczone możliwości kompensacji niewspółosiowości – poprzez wykorzystanie zakrzywionego profilu zębów przekładni w celu uzyskania wielokierunkowej kompensacji niewspółosiowości montażowej.

Produkt ten charakteryzuje się wyjątkowym maksymalnym momentem obrotowym i minimalną utratą mocy. Jest w stanie zapewnić ciągłą pracę ciężkich maszyn, takich jak młyny kulowe i kruszarki, pod pełnym obciążeniem przez dłuższy czas, a jednocześnie idealnie nadaje się do precyzyjnych zespołów przekładni i sprzętu pracującego w trudnych warunkach na otwartej przestrzeni.

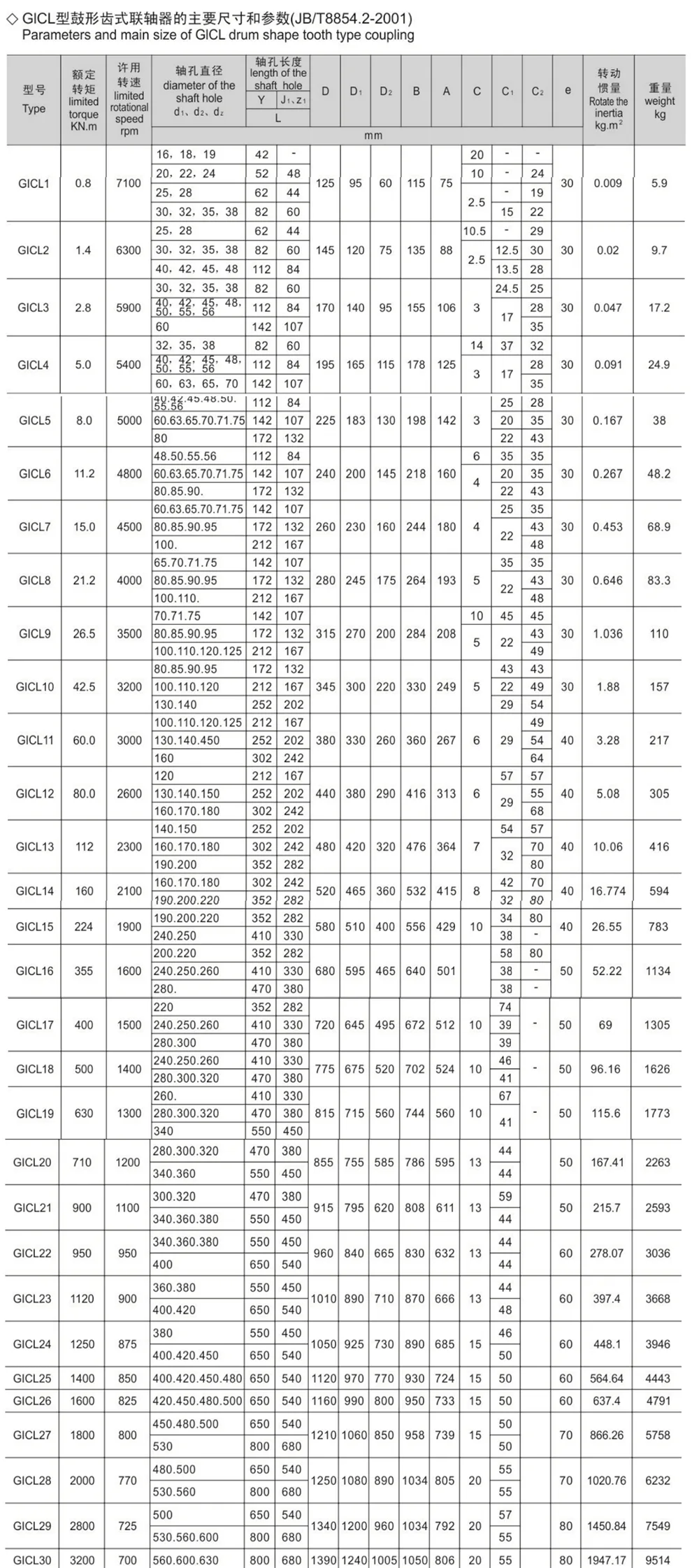

1. Jakość i moment bezwładności są przybliżeniami obliczonymi na podstawie najmniejszej średnicy i największej długości osi.

2. Pierścień uszczelniający jest przyjmowany przez okrągłą powierzchnię filcowaną gumą.

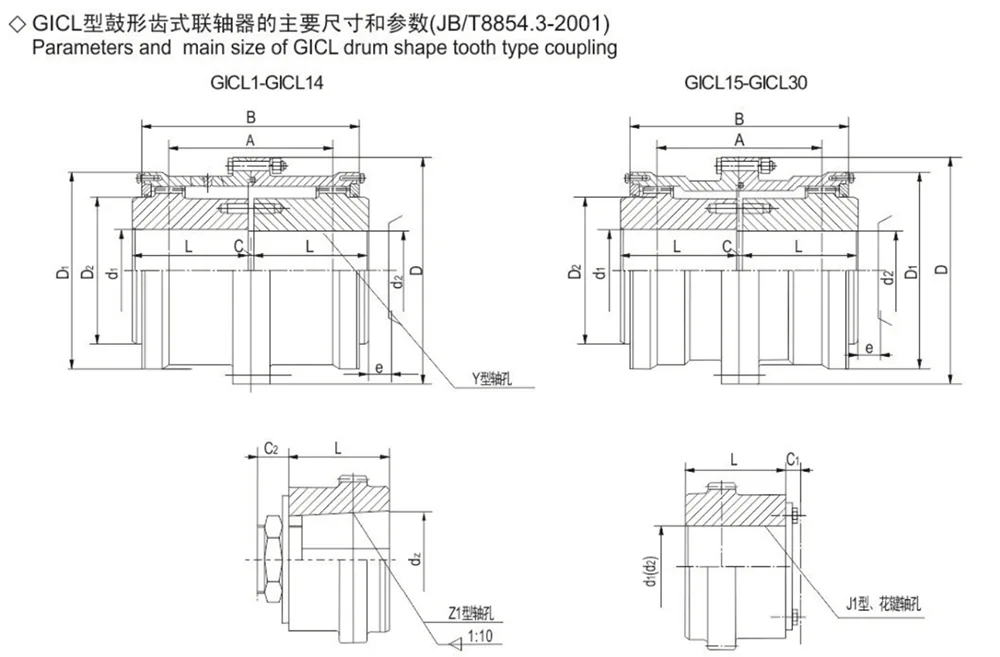

3. W zależności od potrzeb w otworze osi J1 nie można zastosować na końcu pierścienia blokującego.

4. Pozwól na kompensację orientacji1° 30’

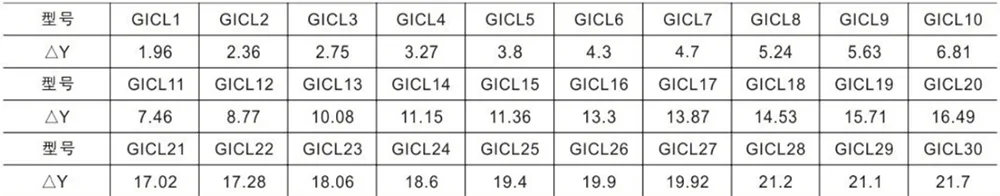

5. Zezwól na kompensację promieniową, Y są zgodne z poniższą listą

Jakie są jego zalety wydajnościowe?

1. Bardzo wysoka nośność i energooszczędna przekładnia

Sprzęgło bębnowe typu GICL charakteryzuje się wyjątkowym znamionowym momentem obrotowym i wyjątkowo niskimi stratami w przenoszeniu mocy, co skutkuje wysoką wydajnością przekładni. Ułatwia oszczędzanie energii i redukcję kosztów nawet podczas długotrwałej pracy przy pełnym obciążeniu, skutecznie spełniając ciągłe zapotrzebowanie na moc ciężkich maszyn o dużej mocy.

2. Kompensacja wielowymiarowej niewspółosiowości poprzez zęby koronowe

Dzięki unikalnej konstrukcji przekładni koronowej, która wykorzystuje luz zapewniany przez zakrzywione profile zębów, sprzęgło może jednocześnie kompensować niewspółosiowość osiową, promieniową i kątową. To skutecznie rozwiązuje ogólnobranżowe wyzwanie, jakim jest uzyskanie precyzyjnego ustawienia współosiowego podczas montażu sprzętu.

3. Płynna praca, redukcja hałasu i długoterminowa ochrona

Sprzęgło zapewnia naturalną amortyzację i tłumienie drgań podczas pracy, co skutkuje niskim ogólnym poziomem hałasu. Zapewnia płynne przenoszenie mocy zarówno w warunkach pracy przy dużych, jak i niskich prędkościach, skutecznie zmniejszając ogólne wibracje maszyny i zużycie podzespołów, wydłużając w ten sposób żywotność całego układu przeniesienia napędu.

Uniwersalne zastosowanie we wszystkich scenariuszach

1. Standardowy komponent do ciężkich maszyn

Sprzęgło bębnowe typu GICL jest kompatybilne z szeroką gamą popularnych ciężkich maszyn, w tym młynów kulowych, kruszarek, wciągników, przenośników, walcarek, wciągarek, pomp chemicznych i sprężarek na dużą skalę. Służy jako często wybierany element łączący dla producentów oryginalnego wyposażenia (OEM) ciężkich maszyn przemysłowych.

2. Stabilna praca w różnorodnych środowiskach

Niezależnie od tego, czy są stosowane w trudnych warunkach zewnętrznych narażonych na działanie wiatru i deszczu, w warsztatach o dużym obciążeniu wymagających ciągłej, całodobowej produkcji, czy też w precyzyjnych stacjach transmisyjnych, gdzie najważniejsza jest wysoka dokładność osiowania, sprzęgło to utrzymuje stabilne i niezawodne działanie.

3. Ekonomiczne komponenty standardowe

Komponenty te, dające się łatwo dostosować do różnorodnych środowisk i charakteryzujące się niskim wskaźnikiem awaryjności polowej, zapewniają kontrolowane ogólne koszty zakupu i konserwacji. Wyróżniają się jako bardzo opłacalne standardowe komponenty do różnych systemów przekładni o dużej wytrzymałości, stosowanych w zastosowaniach przemysłowych i górniczych.

Gwarancja bezpośrednich dostaw z fabryki źródłowej

Wykorzystując własne, wewnętrzne linie technologiczne, osiągamy w pełni autonomiczną produkcję w całym procesie pracy – od kontroli jakości, dostosowywania i ustalania cen po wsparcie posprzedażowe – eliminując w ten sposób marże narzucane przez pośredników.

1. Ścisła, standaryzowana kontrola jakości

Wszystkie produkty są produkowane i wysyłane w ścisłej zgodności z obowiązującymi normami branżowymi. Każda gotowa jednostka przechodzi rygorystyczny, trzyetapowy proces kontroli – precyzyjna weryfikacja wymiarowa, testowanie rzeczywistego znamionowego momentu obrotowego i kompleksowa kontrola wizualna – aby zagwarantować bezkompromisową jakość fabryczną.

2. Elastyczne niestandardowe usługi dostosowywania

Oferujemy elastyczne usługi dostosowywania do specyficznych wymagań klienta, w tym niestandardowe wymiary zewnętrzne i specjalistyczne średnice otworów. Co więcej, możemy zaprojektować specjalnie zmodyfikowane modele, zaprojektowane specjalnie tak, aby wytrzymać trudne warunki pracy, takie jak środowiska korozyjne lub ekstremalne temperatury.

3. Ceny bezpośrednio z fabryki i wsparcie posprzedażne

Eliminując warstwy marż pośrednich, oferujemy konkurencyjne ceny – przy zamówieniach hurtowych dostępne są jeszcze korzystniejsze stawki. Zapewniamy kompleksowe wsparcie techniczne i obsługę posprzedażową, stale dostarczając opłacalne rozwiązania przesyłowe dla szerokiej gamy przedsiębiorstw przemysłowych i górniczych.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między sprzęgłem bębnowym typu GICL a standardowym sprzęgłem zębatym o zębach prostych?

A1: Standardowe złącza z zębami prostymi mają liniowy profil zębów, który pozwala na minimalną niewspółosiowość i nakłada rygorystyczne wymagania dotyczące osiowania instalacji. Natomiast GICL wykorzystuje zewnętrzny profil zęba w kształcie „bębenka” (koronowany); taka konstrukcja zapewnia bardziej równomierny rozkład obciążenia na powierzchniach zębów i oferuje znacznie szerszy zakres kompensacji niewspółosiowości osiowej, promieniowej i kątowej. W rezultacie GICL działa niezawodnie nawet wtedy, gdy instalacja sprzętu wykazuje większe odchylenia od ustawienia, dzięki czemu nadaje się do szerszego spektrum warunków pracy.

P2: Czy ten produkt może być używany przez dłuższy czas w środowisku zewnętrznym charakteryzującym się dużym zapyleniem i opadami deszczu?

Odpowiedź 2: Ten produkt ma całkowicie metalową konstrukcję przekładni i nie zawiera żadnych elastycznych elementów, takich jak guma czy nylon, które są podatne na starzenie. Działa stabilnie w wilgotnym i zakurzonym środowisku zewnętrznym; Jedyną wymaganą konserwacją jest rutynowe okresowe smarowanie smarem. Dzięki temu jest to idealny wybór do całorocznego stosowania w kopalniach i kruszarniach na wolnym powietrzu.

P3: Czy sprzęgło GICL jest odpowiednim wyborem dla sprzętu, który często przełącza się między wysokimi i niskimi prędkościami roboczymi?

A3: Sprzęgło bębnowe typu GICL zapewnia płynne przenoszenie mocy zarówno w warunkach pracy przy dużych, jak i niskich prędkościach, oferując doskonałe tłumienie drgań i redukcję hałasu. Wstrząsy wibracyjne wynikające z częstych wahań prędkości obrotowej są skutecznie buforowane i pochłaniane przez zazębienie zębów przekładni, minimalizując w ten sposób zużycie układu wałów i reduktora.

P4: Co się stanie, jeśli wymagane wymiary otworu wału nie odpowiadają standardowym specyfikacjom? Czy fabryka może wykonać niestandardową obróbkę otworu?

A4: Wspieramy niestandardowe usługi obróbki. Jako bezpośredni producent jesteśmy w stanie wykonać niestandardowe otwory wałów pod kątem rzeczywistych średnic wałów urządzeń naszych klientów. Dodatkowo w przypadku zastosowań obejmujących środowiska korozyjne lub warunki o wysokiej temperaturze możemy zastosować specjalistyczną obróbkę powierzchni, aby spełnić specyficzne wymagania montażowe niestandardowych maszyn.
