Typ Elastyczne sprzęgło sworzniowe

Jiteng jest profesjonalnym producentem i dostawcą elastycznych złączek sworzniowych typu TL w Chinach. Obecnie ten elastyczny element sprzęgła cieszy się dużą popularnością w dziedzinie przenoszenia mocy na małą i średnią skalę, opierając się na połączonej konstrukcji sworzni i elastycznych tulei gumowych ułatwiających przenoszenie mocy. W przeciwieństwie do sprzęgieł sztywnych, które nie mają właściwości amortyzujących i stwarzają ryzyko uszkodzenia głównych wałów lub przekładni w warunkach przeciążenia, produkt ten wykorzystuje elastyczne właściwości elastycznych gumowych tulei, aby pochłaniać wstrząsy i wibracje powstające podczas uruchamiania i wyłączania sprzętu, zapewniając jednocześnie dedykowany mechanizm zabezpieczający przed przeciążeniem.

Możliwość projektowania

1. Ze względu na odkształcenie elastycznej tulei i luz zębów pomiędzy otworami pierścieniowymi półsprzęgła, sprzęgło ma pewne właściwości kompensujące przesunięcie teorii względności i właściwości izolacyjne.

2. Temperatura pracy wynosi od -20 ℃ do +70 ℃

3. Kształty wpustów i rozmiary otworów na wały oraz metoda znakowania muszą być zgodne z przepisami GB/T3852-1977 oraz „Rozmiary kształtów łączących i otwory na wały sprzęgła”.

Oznacz opis

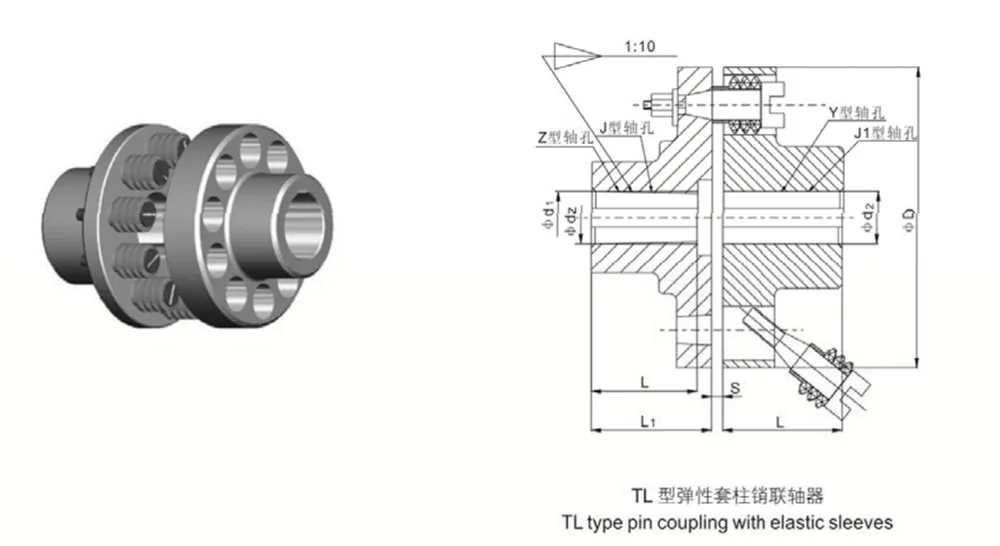

W przypadku typów Z i J z pogłębieniem walcowym długość pasowania nie obejmuje pogłębienia walcowego, wartość L jak na rysunku poniżej.

Standardowy kod starego typu to GB4323-84

Zaznacza przykład

Możliwość dostosowania warunków pracy

Elastyczne sprzęgło sworzniowe typu TL nadaje się do ogólnych scenariuszy pracy ze średnią i małą mocą, średnią i małą prędkością, częstymi rozruchami i częstymi obrotami do przodu i do tyłu.

Ma umiarkowaną zdolność buforowania i tłumienia drgań i może absorbować konwencjonalne uderzenia, ale nie ma zastosowania w warunkach pracy z silnymi uderzeniami i silnymi wibracjami.

Najbardziej nadaje się do urządzeń ze sztywną podstawą montażową i dużą dokładnością wyrównania.

Ochrona bezpieczeństwa

Sprzęgło elastyczne typu TL posiada wbudowany pasywny mechanizm zabezpieczający przed przeciążeniem, charakteryzujący się prostą i intuicyjną logiką. Został specjalnie zaprojektowany, aby eliminować krytyczne problemy w branży, takie jak zacinanie się sprzętu, przeciąganie lub uszkodzenie maszyny głównej spowodowane chwilowymi wstrząsami przeciążeniowymi w maszynach małych i średnich, umożliwiając w ten sposób wielopoziomową strategię ochrony.

- Specjalna konstrukcja odciążająca ciśnienie przeciążeniowe: W całym zespole przekładni elastyczna gumowa tuleja służy jako główny element eksploatacyjny. Przy normalnych obciążeniach eksploatacyjnych tuleja zapewnia stabilną amortyzację i przenoszenie momentu obrotowego; jednakże w przypadku warunków nietypowych, takich jak zakleszczenie materiału, zgaśnięcie silnika lub chwilowe przeciążenie, tuleja elastyczna jest zaprojektowana tak, aby jako pierwszy element ulegał ściskaniu, zużyciu i w konsekwencji uszkodzeniu.

- Izolacja sił uderzeniowych przeciążenia: W przypadku uszkodzenia elastycznej tulei ścieżka przenoszenia momentu obrotowego zostaje automatycznie przerwana. To skutecznie izoluje siły uderzeniowe przeciążenia, zapobiegając ich rozprzestrzenianiu się w dół łańcucha przekładni, a tym samym zasadniczo chroniąc krytyczne komponenty o wysokiej wartości, takie jak silniki, wały główne, łożyska i reduktory.

- Ekonomiczne rozwiązanie zabezpieczające: W przeciwieństwie do kosztownych uszkodzeń, które mogą zostać wyrządzone całemu zespołowi maszyny, usuwanie usterek wymaga jedynie wymiany niedrogiej tulei elastycznej. Pozwala to na usuwanie usterek związanych z przeciążeniem przy minimalnych kosztach, unikając zarówno wygórowanych kosztów napraw, jak i skomplikowanych procedur konserwacyjnych.

Stosunek ceny do wydajności

W porównaniu z porównywalnymi sprzęgłami sztywnymi i wysokiej klasy sprzęgłami elastycznymi, sprzęgło z elastycznym sworzniem tulejowym typu TL wykazuje znaczące zalety w trzech kluczowych wymiarach: początkowy koszt zakupu, wskaźnik awaryjności i koszt części zamiennych. Dzięki temu jest to idealny wybór w przypadku integracji i zaopatrzenia sprzętu na dużą skalę.

- Koszty kontrolowane dzięki produkcji masowej: dzięki wykorzystaniu dojrzałych, ustandaryzowanych procesów produkcyjnych i komponentów produkowanych masowo, przepływ pracy w produkcji jest usprawniony i wydajny. W związku z tym ceny ex-factory pozostają bardzo przystępne, dzięki czemu doskonale nadają się do masowej integracji przez producentów sprzętu i do utrzymywania gotowych zapasów przez dystrybutorów.

- Stabilna konstrukcja i niska awaryjność: Dzięki minimalnej liczbie elementów wewnętrznych i pozbawionemu skomplikowanych, zależnych od precyzji struktur sprzęgło nie zawiera delikatnych, precyzyjnych części podatnych na uszkodzenia. Jest w stanie wytrzymać długie okresy ciągłej pracy z częstymi uruchomieniami i zatrzymaniami, co skutkuje wyjątkowo niskim prawdopodobieństwem awarii podczas codziennego użytkowania.

- Uniwersalne i niedrogie części zamienne: Komponenty podatne na zużycie, takie jak elastyczne tuleje, są standardowymi częściami przemysłowymi. Są one szeroko dostępne na rynku poprzez liczne kanały zaopatrzenia, co zapewnia wyjątkowo niskie koszty wymiany poszczególnych komponentów. W porównaniu z tradycyjnymi łącznikami sztywnymi, ogólna opłacalność i propozycja wartości są znacznie lepsze.

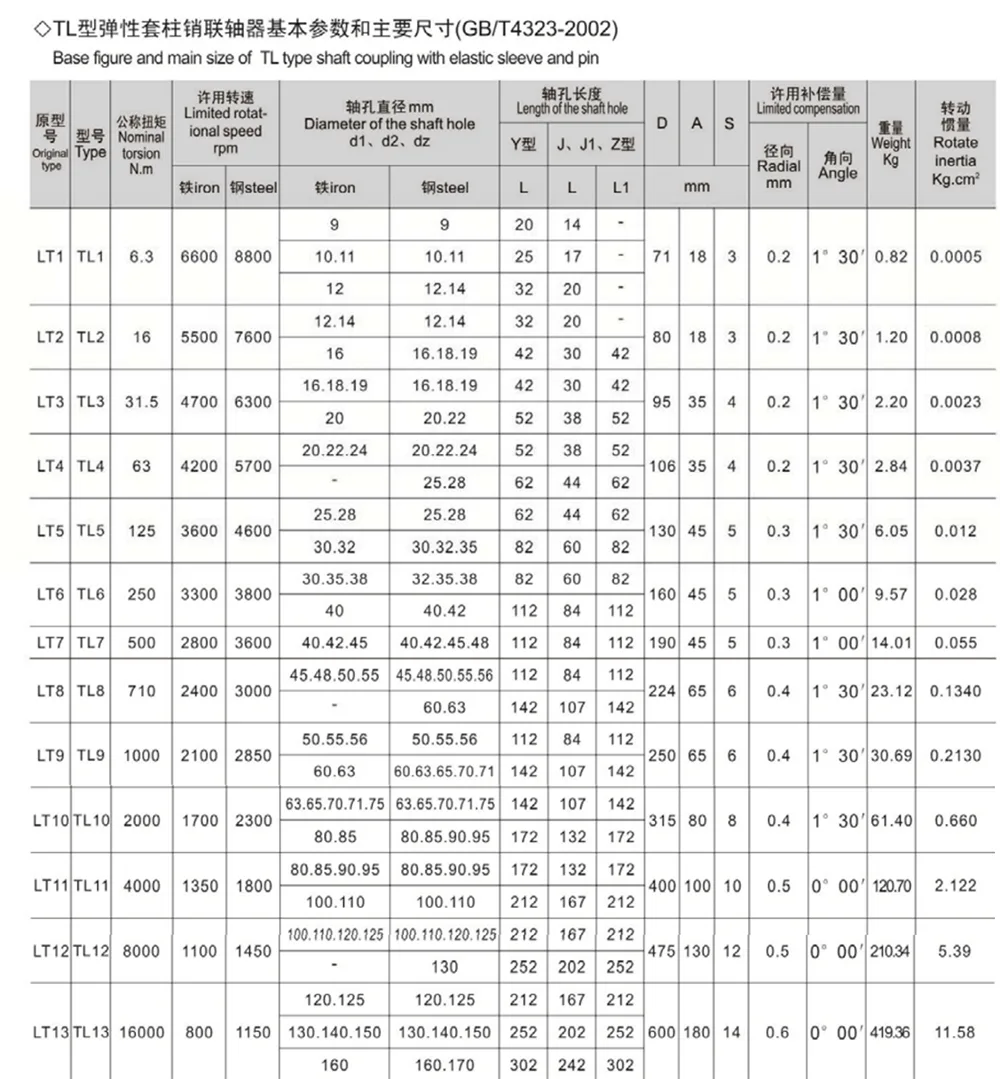

Uwaga: ① Ciężar łączników w blasze obliczony jako minimalna średnica i maksymalna długość.

② Krótkie przeciążenie nie może przekroczyć 2-krotności znamionowego normalnego momentu obrotowego.

③ Formy otworów na wały o długościach L i L1 mogą być dobierane według wymagań klientów.

④ Bezwładność biegu ma podobną wartość.

Korzyści w zakresie kosztów utrzymania i eksploatacji

Z długoterminowego punktu widzenia operacyjnego, elastyczne sprzęgło sworzniowe typu TL znacząco usprawnia procesy konserwacyjne i operacyjne. Skutecznie ogranicza koszty związane z ręcznymi naprawami, wymianą części zamiennych i przestojami w produkcji, dzięki czemu idealnie nadaje się do maszyn ogólnego przeznaczenia wymagających ciągłej 24-godzinnej pracy.

- Dożywotnia praca bez smarowania: produkt wykorzystuje elastomery gumowe, które amortyzują przenoszenie mocy; ponieważ nie zawiera wewnętrznych elementów powodujących tarcie, po montażu nie wymaga stosowania oleju ani smaru. Eliminuje to potrzebę przeprowadzania okresowych procedur konserwacyjnych i zmniejsza koszty pracy związane z utrzymaniem.

- Prosta wymiana części eksploatacyjnych: Jeśli elastyczne tuleje w końcu się zestarzeją lub ulegną uszkodzeniu, personel konserwacyjny musi jedynie zdjąć pokrywy końcowe, aby dokończyć wymianę. Cały proces można wykonać bez konieczności przesuwania podłączonych komputerów hostów po obu stronach, co zapewnia prosty i wysoce wydajny proces demontażu i ponownego montażu.

- Mniejsze straty wynikające z przestojów: Naprawa i wymiana są wykonywane szybko — często wymaga to zaangażowania tylko jednego technika — minimalizując w ten sposób przestoje sprzętu. Zapobiega to utracie zdolności produkcyjnej zwykle powodowanej naprawami podzespołów, dzięki czemu sprzęgło nadaje się do stosowania w różnych typach maszyn do produkcji ciągłej.

Scenariusze zastosowań

- Sprzęt pompujący: Szeroko kompatybilny ze sprzętem do transportu płynów, takim jak pompy odśrodkowe, pompy próżniowe i pompy do przenoszenia chemikaliów. Tłumi drgania robocze wewnątrz korpusu pompy, chroniąc w ten sposób zarówno wał pompy, jak i podłączony silnik.

- Wyposażenie wentylatorów i dmuchaw: Odpowiednie do różnych systemów wentylacyjnych, w tym wentylatorów ogólnego przeznaczenia, dmuchaw HVAC i wentylatorów z ciągiem indukcyjnym. Tłumi drgania powstałe podczas pracy wentylatora na wysokich obrotach, optymalizując ogólną stabilność pracy sprzętu.

- Ogólne maszyny przemysłowe: Można je zintegrować z szeroką gamą sprzętu — w tym systemami przenośników, lekkimi sprężarkami, obrabiarkami, maszynami rolniczymi i małymi i średnimi reduktorami biegów — w celu spełnienia podwójnych wymagań podstawowego przenoszenia mocy i zabezpieczenia przed przeciążeniem.

Często zadawane pytania

- P1: Jaki jest mechanizm ochronny elastycznego sprzęgła sworzniowego typu TL? Czym różni się od ogranicznika momentu obrotowego?

- A1: Złącze z elastycznym sworzniem typu TL wykorzystuje pasywny mechanizm zabezpieczający przed przeciążeniem; w przypadku przeciążenia gumowe tuleje elastyczne są zaprojektowane tak, aby ściskać, zużywać się i ostatecznie ścinać, powodując w ten sposób rozłączenie przenoszenia momentu obrotowego. Natomiast ogranicznik momentu obrotowego wykorzystuje aktywny mechanizm wyzwalający do odłączania napędu. Ten produkt specjalizuje się w ekonomicznej, podstawowej ochronie i amortyzacji, dzięki czemu nadaje się do standardowego sprzętu o niskiej i średniej mocy wyjściowej; i odwrotnie, nasze ograniczniki momentu obrotowego są przeznaczone do ciężkich, ryzykownych i precyzyjnych maszyn przemysłowych.

- P2: Czy wymiana zużytej tulei elastycznej wymaga demontażu całego zespołu sprzęgła?

Odpowiedź 2: Nie, nie jest konieczne demontowanie całej maszyny ani przesuwanie podłączonych głównych elementów napędowych – takich jak silniki lub pompy – znajdujących się na obu końcach. Wystarczy zdjąć zewnętrzną osłonę końcową, aby bezpośrednio wymienić wewnętrzną elastyczną tuleję, jeśli się zestarzała lub uległa uszkodzeniu. Procedura jest prosta i pozwala nawet początkującym technikom szybko wykonać zadanie konserwacyjne.

- Pytanie 3: Czy to sprzęgło wymaga okresowego smarowania lub konserwacji podczas rutynowej pracy?

A3: Produkt jest całkowicie bezobsługowy i nie wymaga smarowania; nie ma potrzeby stosowania żadnych smarów ani smarów. Częstotliwość wymiany elastycznej tulei zależy od konkretnych warunków pracy. W standardowych warunkach — w temperaturze otoczenia i w środowisku wolnym od pyłu — rękaw wytrzymuje zazwyczaj od 1 do 3 lat. W zastosowaniach wymagających częstych załączeń i zatrzymań lub wysokiego poziomu wibracji zalecamy kontrolę tulei co sześć miesięcy; po prostu wymień go natychmiast, jeśli zaobserwujesz jakiekolwiek oznaki pękania, stwardnienia lub starzenia.
