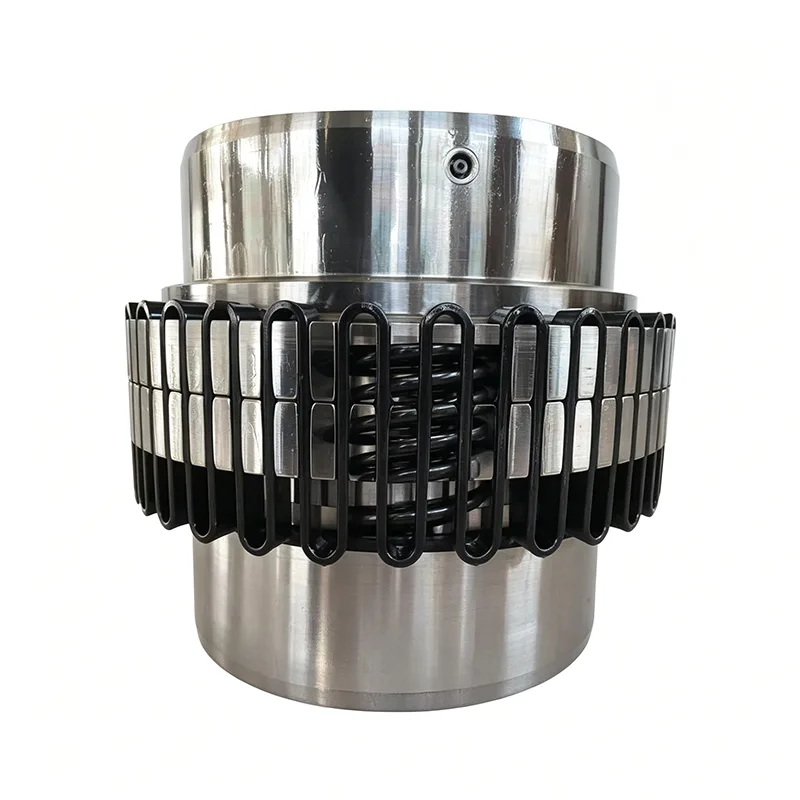

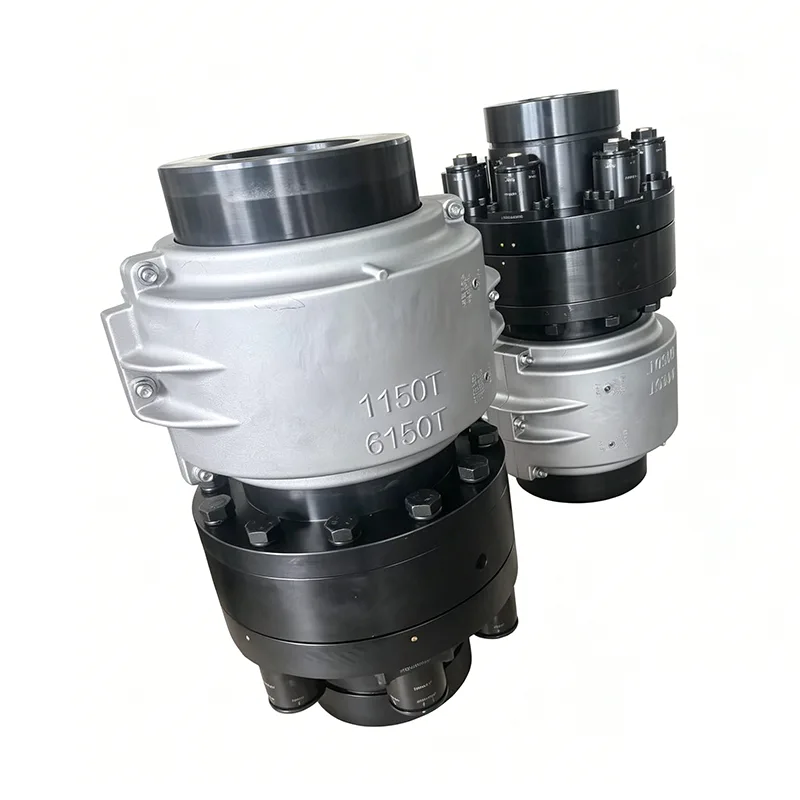

Sprzęgło sprężynowe serpentynowe serii JS

Sprzęgło sprężynowe serii JS to wysokowydajny, elastyczny metalowy element przekładni o zmiennej sztywności. Służy jako zaawansowany produkt modernizacyjny, specjalnie zaprojektowany do zastąpienia niemetalowych sprzęgieł elastycznych w ciężkich warunkach pracy przy średnich i dużych prędkościach. W przeciwieństwie do elastycznych złączek wykonanych z gumy lub nylonu – materiałów podatnych na starzenie – w tym produkcie nie znajdują się łatwo psujące się substancje niemetaliczne. Zamiast tego wykorzystuje wysokowytrzymałe serpentynowe paski sprężynujące jako elastyczne elementy przenoszące moment obrotowy, wykorzystując sprężyste odkształcenie sprężyn do pochłaniania wstrząsów i przeciwdziałania rezonansowi. Kompletny zespół składa się z dwóch połówek sprzęgła, obudowy pokrywy ochronnej, pierścieni uszczelniających i serpentynowych pasków sprężystych. Przenoszenie mocy odbywa się poprzez blokujące sprzęgnięcie pasków sprężyn w rowkach przekładni sprzęgła, łącząc w ten sposób wysoką wydajność przenoszenia sprzęgieł sztywnych z możliwościami buforowania i kompensacji sprzęgieł elastycznych.

Elementy konstrukcyjne

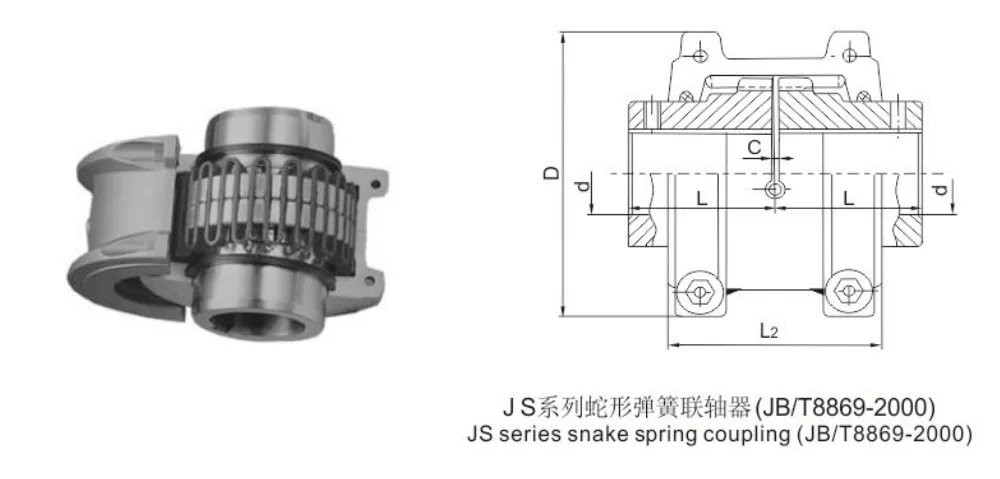

- Kompletny zespół standardowy: Kompletny zespół składa się z dwóch połówek sprzęgła, dwóch sekcji zewnętrznej obudowy ochronnej, dwóch pyłoszczelnych pierścieni uszczelniających i serpentynowych pasków sprężynowych. Całkowita liczba części jest znacznie mniejsza niż w przypadku innych sprzęgieł do dużych obciążeń o równoważnej nośności, co skutkuje niższym wskaźnikiem awaryjności.

- Ekskluzywna konstrukcja osiowego przenoszenia momentu obrotowego: Serpentynowe paski sprężyn są włożone osiowo i osadzone w rowkach przekładni dwóch połówek sprzęgła. Przenoszenie momentu obrotowego odbywa się poprzez równomierny nacisk wywierany przez boki żłobków przekładni na sprężyny; zapewnia to zrównoważony rozkład sił, zapobiegając w ten sposób zlokalizowanej koncentracji naprężeń, która mogłaby prowadzić do zniszczenia konstrukcji.

- Zamknięta konstrukcja ochronna: sprzęgło ma dzieloną obudowę zewnętrzną połączoną z pierścieniami uszczelniającymi. Taka konstrukcja nie tylko zabezpiecza położenie pasków sprężyn, ale także skutecznie zapobiega przedostawaniu się pyłu i wilgoci z zewnątrz do strefy sprzęgania, chroniąc w ten sposób zarówno paski sprężyn, jak i konstrukcję szczeliny przekładni, minimalizując codzienne zużycie.

Zasady działania

Serpentynowe sprzęgło sprężynowe serii JS wykorzystuje logikę przekładni o zmiennej sztywności opartą na interakcji ściskającej pomiędzy szczelinami przekładni a paskami sprężynowymi. Podczas pracy sprzęgło może dynamicznie regulować intensywność buforowania, zasadniczo łagodząc w ten sposób typowe problemy w układach przekładniowych, takie jak wibracje i rezonans.

- Standardowa logika przenoszenia mocy: Wał napędowy i wał napędzany są połączone na każdym końcu odpowiednimi półsprzęgłami. Boczne ścianki żłobków przekładni po stronie napędowej wywierają siłę obwodową na sprężyny serpentynowe; poprzez elastyczne odkształcenie tych elementów sprężystych, strona napędzana jest napędzana tak, aby obracała się synchronicznie, realizując w ten sposób przenoszenie momentu obrotowego.

- Wysokowydajny mechanizm amortyzacji i tłumienia wibracji: Podczas uruchamiania, wyłączania lub wahań obciążenia, sprężyny serpentynowe ulegają adaptacyjnemu odkształceniu sprężystemu, aby złagodzić wibracje wywołane zmiennymi obciążeniami, zapobiegając w ten sposób wejściu całego układu przeniesienia napędu w stan rezonansu. Produkt charakteryzuje się średnim współczynnikiem tłumienia i redukcji drgań przekraczającym 36%, zapewniając skuteczność amortyzacji znacznie przewyższającą skuteczność standardowych sprzęgieł elastycznych.

- Zmienna sztywność dopasowująca się do warunków obciążenia: Wraz ze zmianą wielkości przenoszonego momentu obrotowego zmienia się odpowiednio stopień odkształcenia sprężystego elementów sprężystych, automatycznie dostosowując ogólną sztywność sprzęgła. Konstrukcja ta skutecznie równoważy płynność działania pod niewielkimi obciążeniami z solidną nośnością pod dużymi obciążeniami, dzięki czemu idealnie nadaje się do zastosowań związanych ze zmiennymi warunkami obciążenia.

Konfiguracja materiału i żywotność

Elastyczne elementy rdzenia są wykonane ze specjalnie dostosowanej stali sprężynowej, wzmocnionej w wieloetapowym procesie obróbki cieplnej. Podejście to skutecznie rozwiązuje typowe problemy branżowe związane z niemetalowymi elementami elastycznymi, takie jak podatność na starzenie, uszkodzenia zmęczeniowe i słaba odporność na wysoką temperaturę.

- Wysokiej jakości surowce sprężynowe: Serpentynowe elementy sprężynowe są wykonane z wybranych kęsów stali sprężynowej klasy przemysłowej. Materiały te poddawane są kompleksowej serii precyzyjnych obróbek, w tym hartowaniu i odpuszczaniu, aby zapewnić, że ich wytrzymałość na rozciąganie, odporność na zmęczenie i wytrzymałość spełniają najwyższe standardy branżowe.

- Długotrwała trwałość i minimalne zużycie: Metalowy korpus sprężyny jest odporny na problemy, takie jak starzenie się, twardnienie lub pękanie korozyjne i pozostaje niewrażliwy na środowiska pracy o ekstremalnie wysokiej lub niskiej temperaturze. W porównaniu do niemetalowych sprzęgieł elastycznych (np. wykonanych z gumy lub nylonu), konstrukcja ta zapewnia znacznie dłuższą ogólną żywotność.

- Możliwość dostosowania do złożonych obciążeń przemiennych: Serpentynowy łącznik sprężynowy serii JS został zaprojektowany tak, aby wytrzymywał długotrwałe narażenie na częste cykle rozruchu i zatrzymywania, dwukierunkowe obciążenia udarowe i odkształcenia posuwisto-zwrotne przy dużych prędkościach. Nawet podczas ciągłej pracy w środowiskach o dużym obciążeniu i zmiennym naprężeniu utrzymuje stabilne parametry mechaniczne i wykazuje minimalną podatność na degradację sprężystą.

Wydajność przekładni i charakterystyka bezpieczeństwa

- Bardzo wysoka wydajność przekładni: Wykorzystując mechanizm przekładni stykowy powierzchniowo pomiędzy szczelinami przekładni a elementami sprężynowymi, sprzęgło minimalizuje straty mocy. Jego ogólna wydajność przekładni może sięgać nawet 99,47%, zapewniając stopień wykorzystania energii przewyższający większość obecnie dostępnych elastycznych sprzęgieł transmisyjnych.

- Dwukierunkowe zabezpieczenie przed przeciążeniem: Charakteryzuje się możliwością krótkotrwałego buforowania przeciążenia, przy maksymalnej obciążalności sięgającej nawet dwukrotnie większej wartości momentu znamionowego. Dzięki temu bez wysiłku przejmuje chwilowe obciążenia szczytowe, zapobiegając w ten sposób katastrofalnym awariom – takim jak pęknięcie wału lub zapadnięcie się zębów przekładni – spowodowanymi nagłymi przeciążeniami.

- Wielowymiarowa kompensacja niewspółosiowości: Wykorzystując charakterystykę wielokierunkowego odkształcenia sprężyn serpentynowych, sprzęgło może jednocześnie kompensować niewspółosiowość montażową osiową, promieniową i kątową. Obniża to próg instalacyjny dotyczący współosiowości wału, dzięki czemu idealnie nadaje się do integracji z istniejącym sprzętem, w którym odchyłki ustawienia mogą przekraczać standardowe tolerancje.

Zalety montażu i konserwacji

- Kompaktowa i lekka konstrukcja: Serpentynowy łącznik sprężynowy serii JS charakteryzuje się kompaktową obudową i lekką konstrukcją. Przy danym momencie obrotowym zajmuje ono znacznie mniej miejsca montażowego w porównaniu do innych typów sprzęgieł, dzięki czemu doskonale nadaje się do stosowania w zamkniętych systemach przekładniowych.

- Uproszczony montaż i demontaż: Każdy zespół sprzęgający wykorzystuje tylko 2 do 4 elementów sprężynowych, co zapewnia prostą i intuicyjną sekwencję montażu/demontażu. W porównaniu do sprzęgieł membranowych lub przekładniowych, złożoność i trudności związane z kontrolą i wymianą podzespołów są drastycznie zmniejszone.

- Rutynowa konserwacja przy niskiej częstotliwości: Metalowe sprężyny nie wymagają częstej wymiany, a uszczelniona konstrukcja obudowy skutecznie chroni elementy wewnętrzne. Rutynowa konserwacja ogranicza się do okresowych kontroli stanu zamocowania oprawy i poziomu smarowania, eliminując potrzebę okresowej wymiany elastycznych części eksploatacyjnych, typowo wymaganych w przypadku innych typów sprzęgieł.

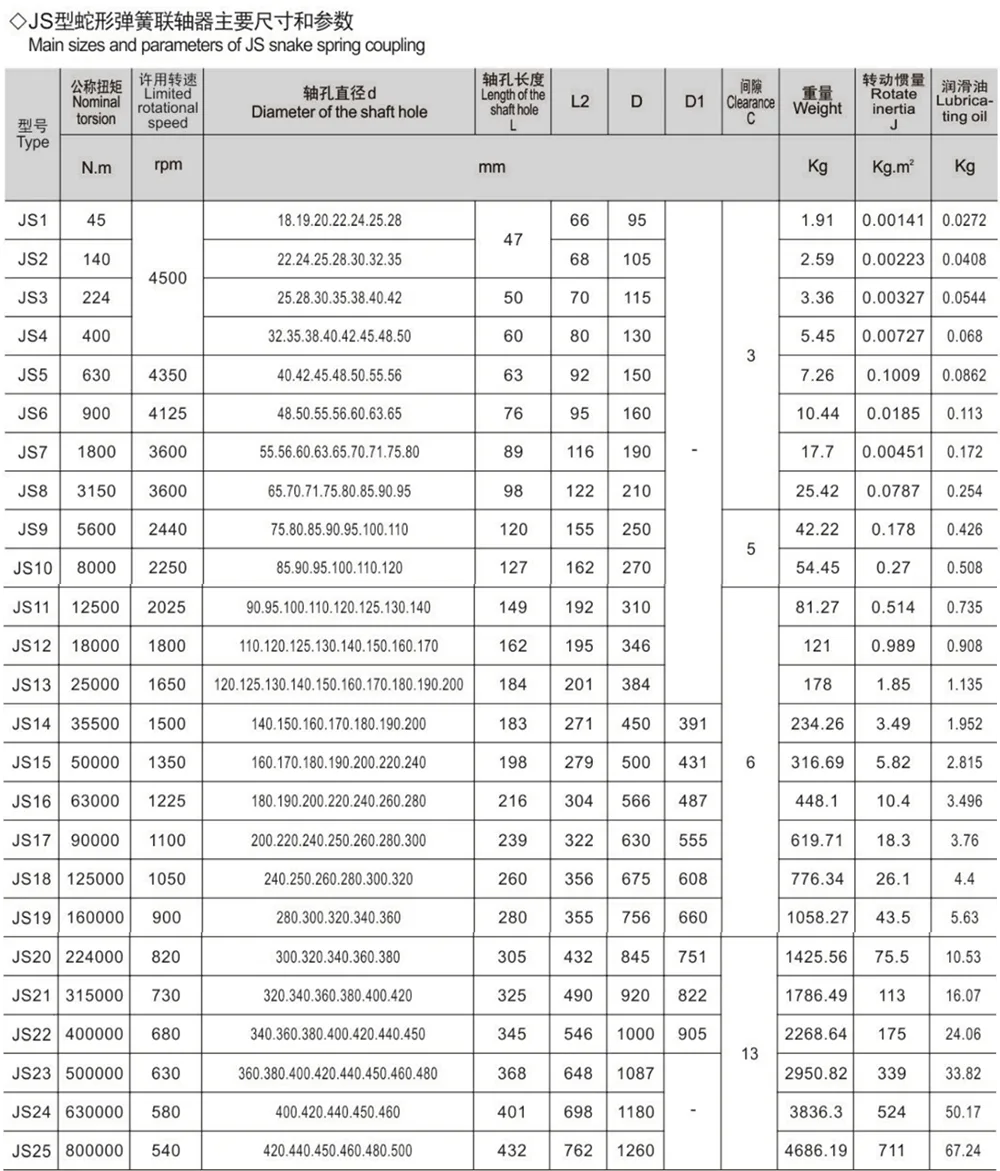

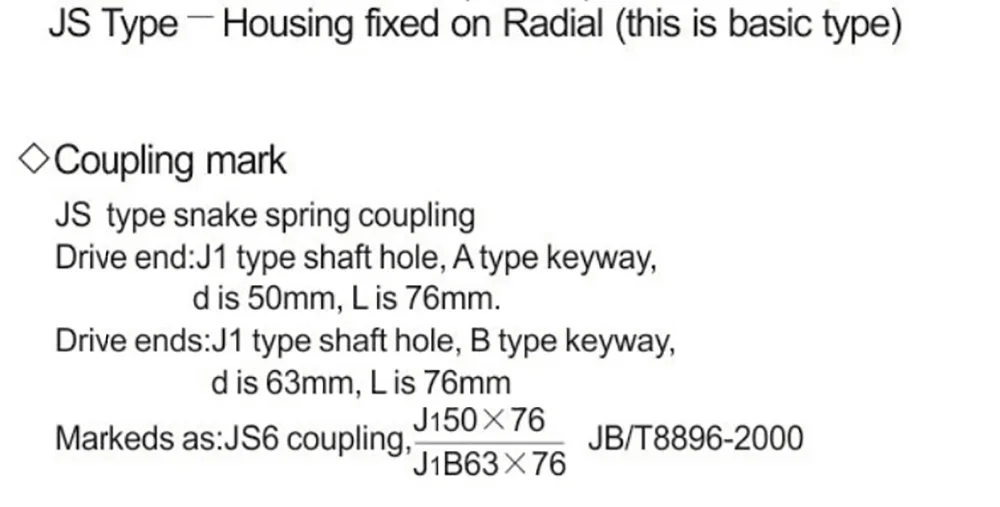

Uwaga: 1. Przy wyborze otworów na wały (GB/T 3852) prosimy o konsultację z naszym działem technologicznym. 2. Obliczanie masy i bezwładności obrotowej przy stanie braku otworu.
