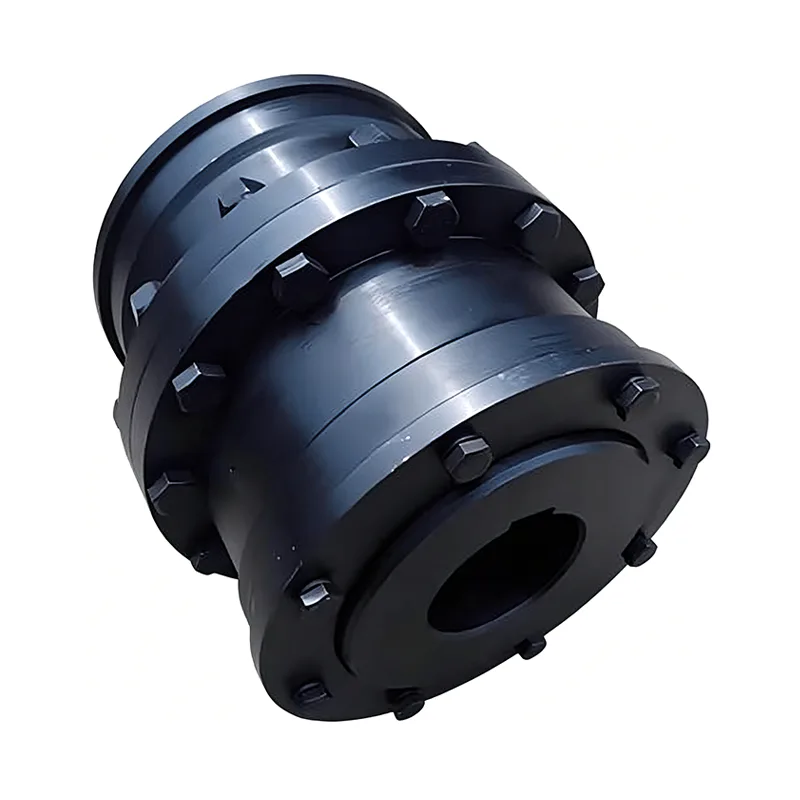

Sprzęgło przekładni bębnowej typu NGCL

Sprzęgło bębnowe typu NGCL to wyspecjalizowany, zintegrowany element przekładni do maszyn dźwigowych — rzadki, niestandardowy produkt na rynku, który w unikalny sposób łączy koło hamujące i sprzęgło zębate w jeden zespół. W przeciwieństwie do konwencjonalnych sprzęgieł zębatych, które wymagają oddzielnego montażu, dodania samodzielnego koła hamulcowego i żmudnych procedur ustawiania geometrii na miejscu, NGCL integruje korpus przekładni i koło hamulcowe w jeden, ujednolicony odlew. Dostarczany jako kompletna jednostka konstrukcyjna, skutecznie eliminuje typowe problemy u źródła, takie jak niewspółosiowość montażu na miejscu i awarie synchronizacji hamowania.

Koło hamulcowe poddawane jest precyzyjnej obróbce, aby zapewnić płaską, gładką powierzchnię cierną; w połączeniu z możliwością kompensacji niewspółosiowości zębów przekładni zębatej, jednostka nie tylko niezawodnie przenosi duży moment obrotowy, ale także ułatwia precyzyjne hamowanie w połączeniu z różnymi układami hamulcowymi – w szczególności spełniając wymagania operacyjne urządzeń dźwigowych, takie jak częste uruchamianie, zatrzymywanie i wymagania dotyczące natychmiastowego hamowania.

Jakie są najważniejsze cechy wyróżniające je w porównaniu ze standardowymi sprzęgłami zębatymi ogólnego przeznaczenia?

1. Zintegrowany projekt konstrukcyjny

Koło hamulcowe i korpus sprzęgu są odlane jako pojedyncza, zintegrowana jednostka. Eliminuje to potrzebę osobnego zakupu i instalowania niezależnych elementów układu hamulcowego, upraszczając w ten sposób ogólny układ przekładni maszyny. Znacząco oszczędza ograniczoną przestrzeń instalacyjną zwykle dostępną w urządzeniach dźwigowych, co skutkuje bardziej zwartą i opływową konfiguracją konstrukcyjną.

2. Powierzchnia cierna o wysokiej precyzji hamowania

Powierzchnia cierna koła hamulcowego jest obrabiana przy użyciu precyzyjnych technik toczenia, zapewniających wyjątkową płaskość i wąskie tolerancje wymiarowe. Pozwala to na doskonały, płynny interfejs z szeroką gamą standardowych układów hamulcowych dostępnych obecnie na rynku, zapewniając wrażliwą reakcję hamowania bez jakichkolwiek zacięć i opóźnień.

3. Zoptymalizowany pod kątem specyficznych warunków podnoszenia

Zapewnia zsynchronizowane, skoordynowane działanie pomiędzy przenoszeniem mocy a hamowaniem mechanicznym. Rozwiązanie to skutecznie rozwiązuje typowe problemy operacyjne charakterystyczne dla sprzętu dźwigowego – takie jak uruchamianie i zatrzymywanie z dużą częstotliwością, opóźniona reakcja hamowania i znaczne odchyłki współosiowości podczas montażu na miejscu – a jednocześnie jest specjalnie zaprojektowane tak, aby wytrzymać zmienne obciążenia udarowe charakterystyczne dla operacji dźwigowych.

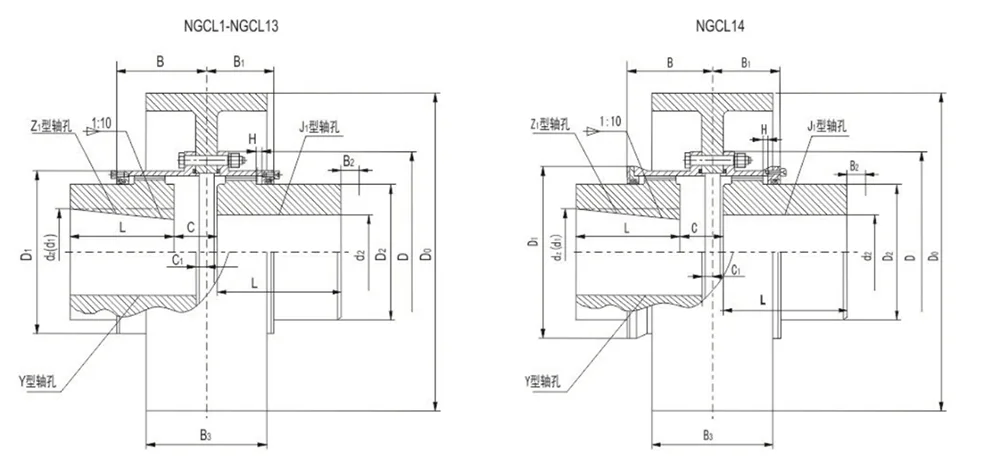

Struktura produktu i wydajność

Dzięki zracjonalizowanemu układowi konstrukcyjnemu sprzęgło bębnowe typu NGCL jest wszechstronnie dostosowane, aby sprostać wymaganiom operacyjnym urządzeń dźwigowych o wysokiej intensywności i wysokiej częstotliwości w trzech kluczowych wymiarach: precyzja łączenia, ochrona środowiska i łatwość montażu/konserwacji.

- Wysoka sztywność; Odporność na odkształcenia i luzowanie: Koło hamulcowe i korpus przekładni cechują się precyzyjnym dopasowaniem i solidną integralnością konstrukcyjną, zapewniając dużą ogólną sztywność zespołu. Pod wpływem chwilowych wstrząsów i zmiennych obciążeń typowych dla operacji podnoszenia, sprzęgło pozostaje odporne na odkształcenia konstrukcyjne, poluzowanie kołnierzy i niewspółosiowość korpusu przekładni, zapewniając tym samym wyjątkową stabilność pracy.

- Całkowicie uszczelnione; Dostosowane do trudnych warunków: Wyposażone w wysokiej jakości kompozytową strukturę uszczelniającą, sprzęgło zapewnia trójwarstwową ochronę przed kurzem, wnikaniem wody i wyciekiem smaru. Dzięki temu jest w stanie wytrzymać długoterminową, ciągłą pracę o wysokiej intensywności w środowiskach zewnętrznych, na wolnym powietrzu, charakteryzujących się wysokim poziomem zapylenia, wysoką wilgotnością i warunkami pogodowymi.

- Wygodny montaż; Prosta konserwacja: Ogólna konstrukcja jest dobrze zorganizowana, co ułatwia montaż, wyrównywanie i dostrajanie bez potrzeby stosowania specjalistycznych lub skomplikowanych narzędzi. Bieżąca konserwacja wymaga jedynie okresowego smarowania, skutecznie obniżając koszty pracy związane z utrzymaniem i minimalizując straty w czasie przestojów sprzętu, zapewniając tym samym długoterminową, stabilną pracę maszyn.

Zalecenia dotyczące konserwacji

- Okresowe smarowanie i konserwacja: Uzupełniać wysokiej jakości smar przekładniowy w regularnych odstępach czasu, w zależności od częstotliwości roboczej. W przypadku zastosowań wymagających częstego uruchamiania i zatrzymywania zaleca się comiesięczną kontrolę stanu smarowania i pełną wymianę smaru co 3 do 6 miesięcy. Zapobiega to tarciu suchemu na powierzchniach przekładni, nieprawidłowemu zużyciu i zacinaniu się przekładni, zapewniając płynne zazębianie się zębów przekładni w kształcie bębna.

- Kontrola powierzchni koła hamulca: Podczas rutynowych kontroli należy zwrócić szczególną uwagę na stan powierzchni ciernej koła hamulca. Natychmiast usuń nagromadzony kurz, pozostałości oleju lub zanieczyszczenia, aby zapobiec poślizgowi powierzchni, co mogłoby prowadzić do awarii hamulców lub opóźnionej reakcji hamowania. Jeśli powierzchnia cierna wykazuje nierównomierne zużycie, rowki lub odkształcenia, należy natychmiast dokonać naprawy lub wymiany, aby zapewnić precyzję hamowania.

- Kontrola uszczelnień i elementów złącznych: Okresowo sprawdzaj integralność uszczelek końcowych i uszczelek. W przypadku wykrycia oznak starzenia, wycieków lub uszkodzeń należy je natychmiast wymienić, aby zapobiec przedostawaniu się kurzu i wody deszczowej do wnętrza i powodowaniu zużycia korpusu przekładni. Jednocześnie sprawdź dokręcenie śrub kołnierza, aby zapobiec poluzowaniu lub niewspółosiowości spowodowanej długotrwałymi wibracjami. - Zarządzanie warunkami operacyjnymi: Surowo zabraniaj długotrwałej pracy w warunkach przeciążenia lub nadmiernej prędkości. Unikaj częstego i intensywnego hamowania awaryjnego, aby zminimalizować chwilowe zużycie korpusu przekładni i bębna hamulcowego. W przypadku sprzętu pracującego na zewnątrz należy zastosować odpowiednie środki ochronne, aby ograniczyć długotrwałe narażenie na bezpośrednie działanie promieni słonecznych i zanurzenie w wodzie deszczowej, spowalniając w ten sposób tempo starzenia się komponentów.

Zalety naszego modelu produkowanego bezpośrednio z fabryki

Jiteng ściśle przestrzega standardów branżowych w całym procesie produkcyjnym naszych sprzęgieł bębnowych typu NGCL. Stworzyliśmy kompleksowy łańcuch usług — obejmujący kontrolę jakości, zarządzanie zapasami, produkcję na zamówienie i wsparcie posprzedażne — aby chronić interesy zakupowe i operacyjne naszych klientów.

- Rygorystyczna wieloetapowa kontrola jakości: Przed opuszczeniem fabryki każdy gotowy produkt przechodzi sekwencję trzech podstawowych etapów kontroli: precyzyjna weryfikacja wymiarowa, testowanie obciążenia znamionowego momentem obrotowym i kompleksowa kontrola wizualna. Ten rygorystyczny proces gwarantuje, że nie zostaną wysłane żadne wadliwe produkty, gwarantując stabilną i niezawodną jakość każdego urządzenia.

- Bezpośrednie dostawy z fabryki z dużymi zapasami: Działając w oparciu o model wyłącznie sprzedaży bezpośredniej, eliminujemy warstwy marż narzucanych zwykle przez pośredników. Utrzymujemy gotowy magazyn o standardowych specyfikacjach, aby zapewnić szybką dostawę. Co więcej, zakupy o dużej objętości kwalifikują się do stopniowych rabatów cenowych, oferujących wyjątkowy stosunek jakości do ceny.

- Kompleksowe wsparcie w zakresie niestandardowego dostosowywania: Oferujemy możliwości pełnego dostosowywania wymiarowego w celu spełnienia określonych wymagań sprzętowych — w tym niestandardowych wymiarów zewnętrznych, specjalistycznych rozmiarów otworów i unikalnych specyfikacji rowków wpustowych. Dodatkowo możemy wdrożyć ulepszenia i modyfikacje procesów dostosowane do specjalnych środowisk pracy, takich jak wysokie temperatury, duża wilgotność lub duże obciążenie zapyleniem.

- Kompleksowa pomoc techniczna i obsługa posprzedażna: zapewniamy szereg bezpłatnych usług technicznych — w tym wskazówki dotyczące wyboru produktu, instrukcje instalacji i doradztwo w zakresie optymalizacji operacyjnej — wsparte solidnym i kompleksowym systemem wsparcia posprzedażnego.

Często zadawane pytania

- P1: Jaka jest kluczowa różnica pomiędzy sprzęgłem NGCL a sprzęgłami zębatymi GIICL/GICL?

A1: Sprzęgło przekładni bębnowej typu NGCL charakteryzuje się zintegrowaną, jednoczęściową konstrukcją bębna hamulcowego, spełniającą podwójną funkcję zarówno przenoszenia mocy, jak i hamowania. Został specjalnie zaprojektowany do stosowania w urządzeniach dźwigowych i wciągających. Natomiast modele GIICL i GICL to sprzęgła skupione wyłącznie na przekładni; brakuje im wewnętrznej konstrukcji hamulcowej i wymagają oddzielnego montażu zewnętrznego bębna hamulcowego. Modele te są zwykle stosowane w maszynach o dużej wytrzymałości, takich jak młyny kulowe i systemy przenośników, gdzie funkcja hamowania nie jest wymagana.

- Pytanie 2: Jeśli mój istniejący sprzęt dźwigowy wykorzystuje układ hamulcowy starszego modelu, czy bęben hamulcowy NGCL będzie z nim kompatybilny?

A2: Standardowa powierzchnia tarczy koła hamulcowego jest obrabiana maszynowo w celu dopasowania do typowych wymiarów hamulców, co pozwala na bezpośredni montaż z większością popularnych hamulców do podnoszenia dostępnych obecnie na rynku. W przypadku specjalistycznych, niestandardowych specyfikacji hamulców nasza fabryka może na życzenie dostosować średnicę zewnętrzną i szerokość koła hamulcowego.

- P3: Czy to sprzęgło nadaje się do długotrwałego stosowania w suwnicach pracujących w zewnętrznych obiektach przemysłowych?

A3: Tak, jest. Produkt posiada wbudowaną pyłoszczelną i wodoodporną konstrukcję uszczelniającą, która zapobiega przedostawaniu się zewnętrznej wody deszczowej, piasku i kurzu. Dzięki temu spełnia wymagania operacyjne – w tym częste uruchamianie i zatrzymywanie – urządzeń dźwigowych na wolnym powietrzu w każdych warunkach pogodowych.
