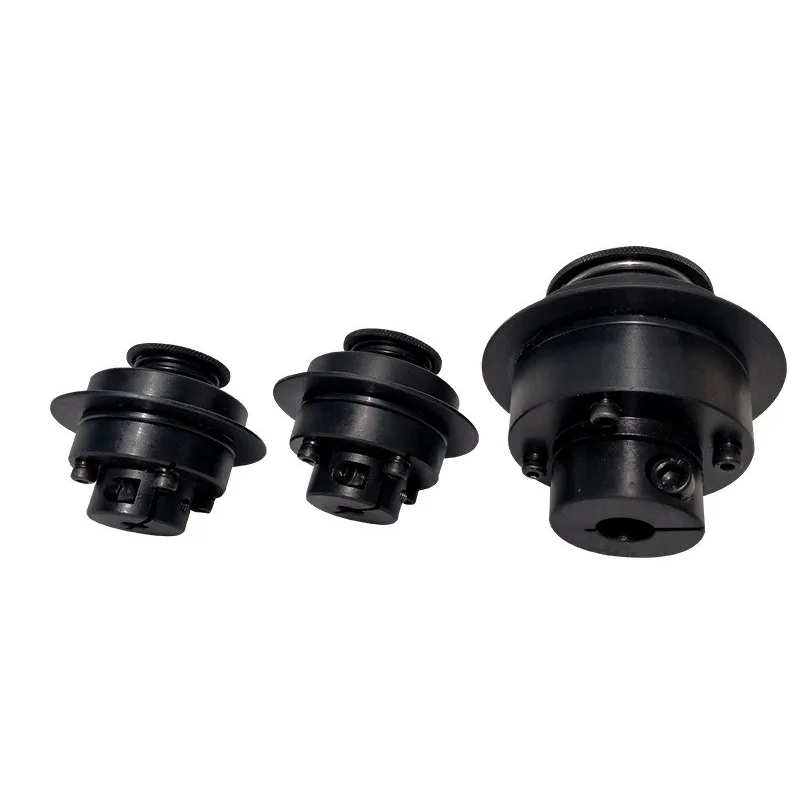

Ogranicznik momentu obrotowego typu rolkowego

Ogranicznik momentu obrotowego typu rolkowego jest szeroko stosowanym mechanicznym elementem zabezpieczającym w przemysłowych układach przekładniowych. Wykorzystując dojrzałą strukturę sprzęgania rolek, osiąga precyzyjną kontrolę momentu obrotowego; w przeciwieństwie do elektronicznie sterowanych urządzeń zabezpieczających, w celu realizacji działań zabezpieczających przed przeciążeniem opiera się całkowicie na mechanizmach mechanicznych.

Gdy sprzęt napotka nienormalne warunki pracy, takie jak zacięcie, zgaśnięcie lub nadmierne obciążenie, urządzenie automatycznie się ślizga i rozłącza, przerywając przenoszenie mocy. Zapobiega to awariom u źródła, chroniąc krytyczne komponenty – takie jak silniki, reduktory i wrzeciona – przed takimi problemami, jak pęknięcie wału lub pęknięcie komponentu.

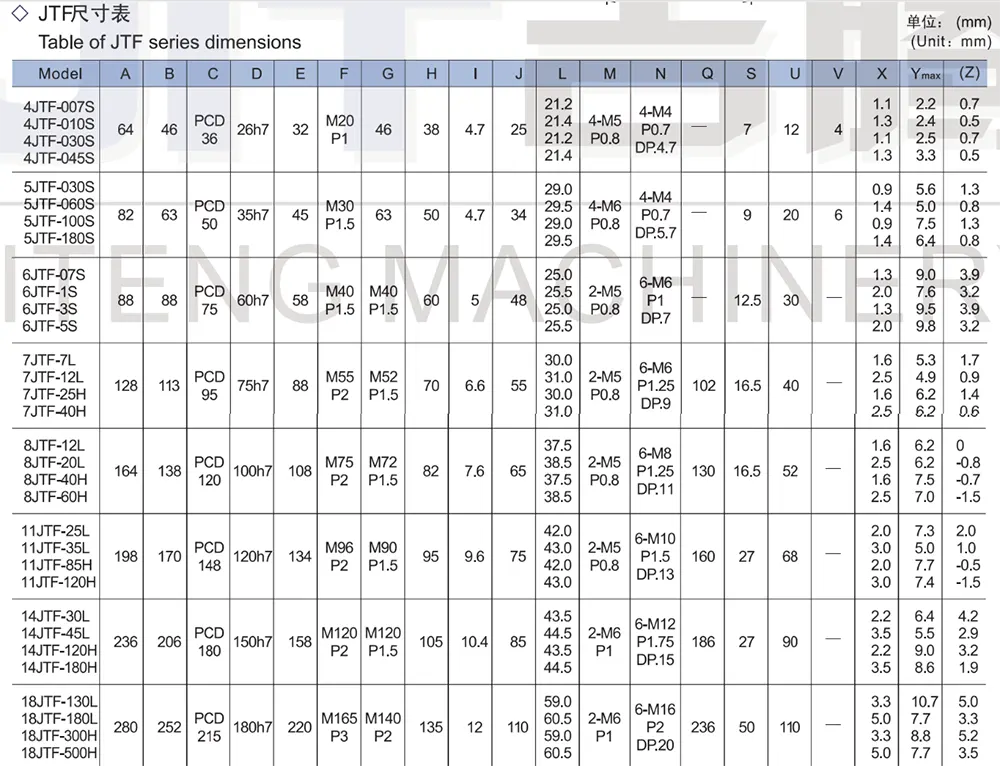

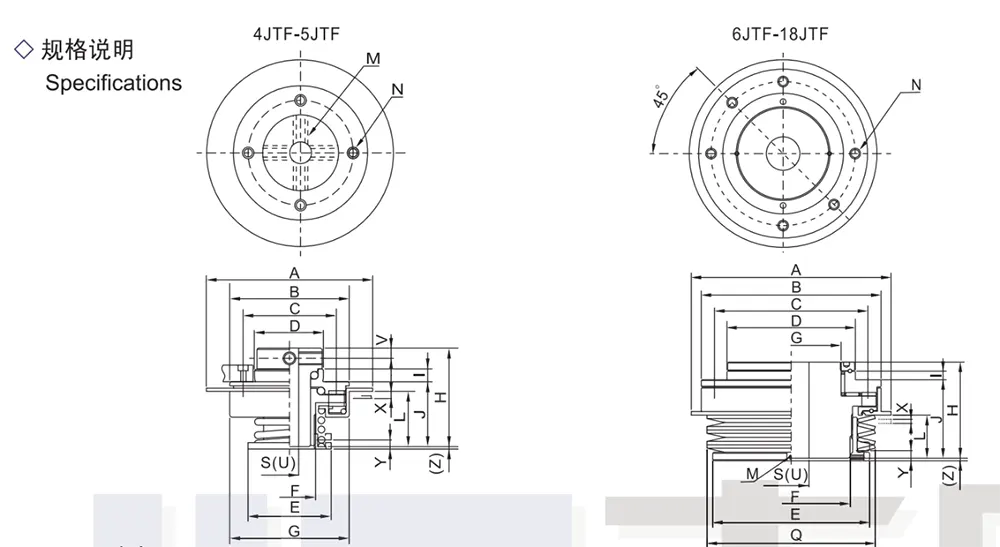

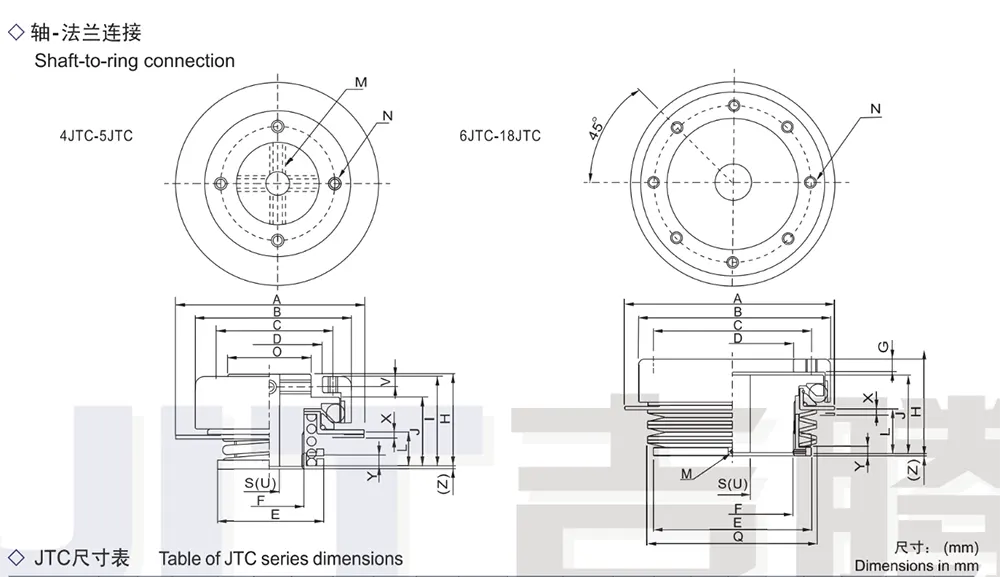

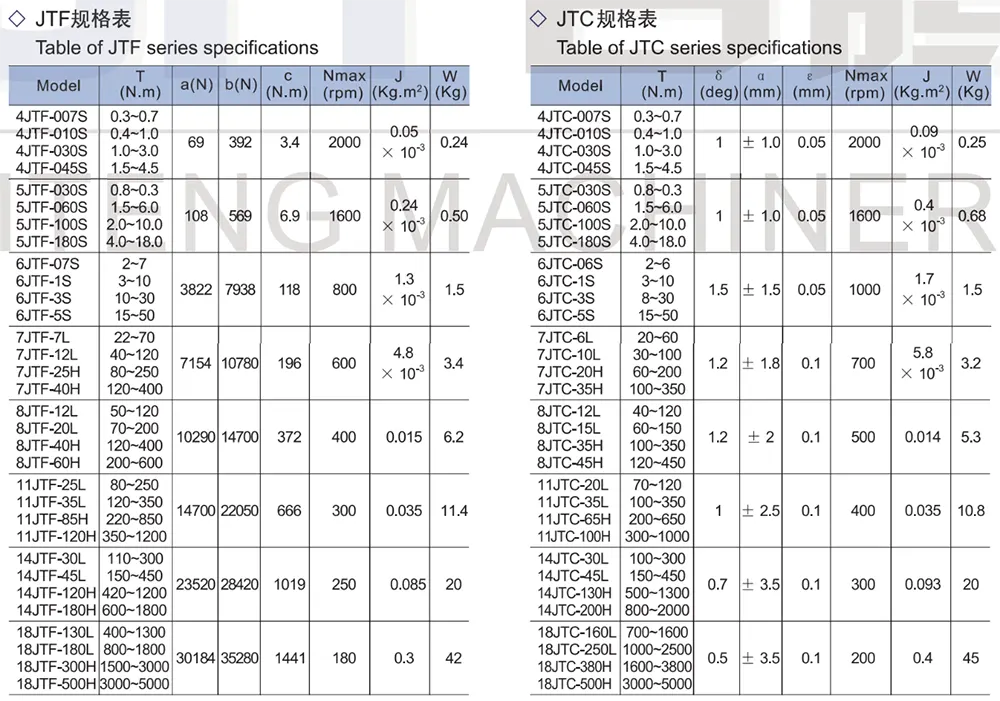

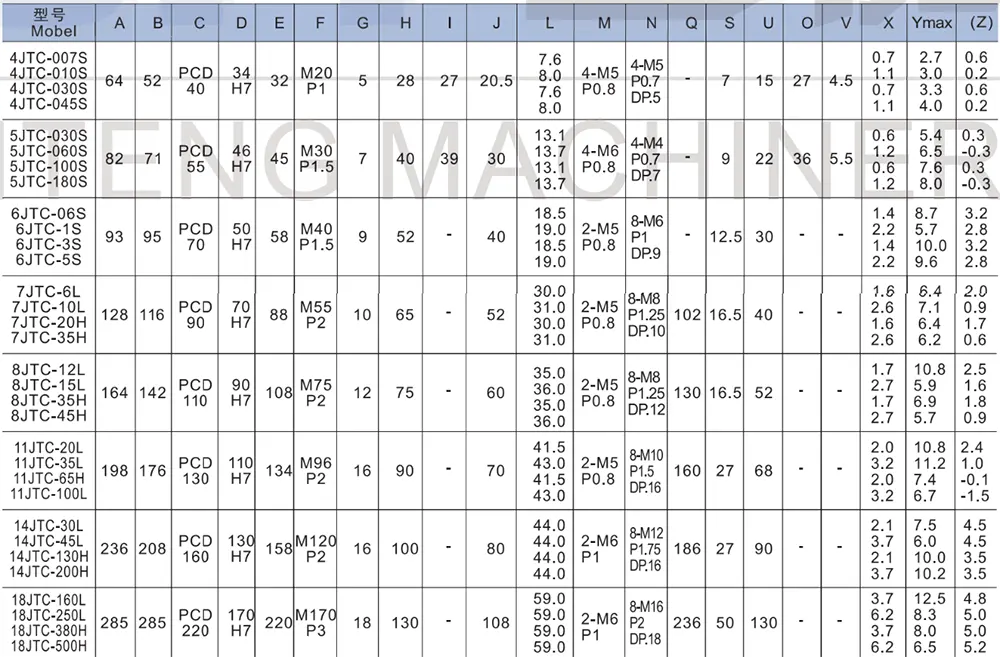

Dane techniczne

(M): Średnica otworu i skok śrub ustalających wewnątrz nakrętki regulującej moment obrotowy.

(N): Głębokość otworów na śruby mocujące.

(S): Wymiary wstępnie nawierconych otworów.

(U): Maksymalna średnica otworu nadająca się do obróbki.

(X): Odległość odbicia płytki dociskowej detekcji w przypadku wystąpienia przeciążenia.

(Ymax): Maksymalna długość blokowania nakrętki regulującej moment obrotowy.

(Z): Wysokość nakrętki regulującej moment obrotowy, gdy sprężyna jest nieobciążona.

(T): Zakres regulacji wyłączającego momentu obrotowego. (δ): Maksymalny dopuszczalny błąd niewspółosiowości kątowej.

(α): Maksymalny dopuszczalny luz osiowy pomiędzy dwoma połączonymi środkami wałów.

(ε): Maksymalny dopuszczalny błąd niewspółosiowości równoległej (przesunięcia).

(Nmax): Maksymalna dopuszczalna prędkość obrotowa.

(J): Moment bezwładności ogranicznika momentu obrotowego.

(W): Waga.

Uwaga 1: Błąd luzu określa się na podstawie zestawu wymiarów H, który podaje maksymalną dopuszczalną odległość osiową wałów.

Uwaga 2: Błąd niewspółosiowości równoległej (przesuniętej) wskazuje maksymalną tolerancję stalowych kulek przenoszących moment obrotowy.

Uwaga 3: W przypadku pracy z prędkościami przekraczającymi Nmax (RPM) należy skonsultować się z naszą firmą.

Struktura produktu i zasady działania

Ogranicznik momentu obrotowego typu rolkowego charakteryzuje się czysto mechaniczną, zintegrowaną konstrukcją. Opiera się na fizycznym włączeniu i rozłączeniu, aby zapewnić ochronę przed przeciążeniem; jego logika działania jest prosta i niezawodna, zapewniając niskie ryzyko awarii nawet podczas długotrwałego użytkowania.

- Struktura sprzęgania rdzenia: W całym urządzeniu zastosowano mechanizm przekładni z sprzęganiem rolkowym. Jego elementy są precyzyjnie obrobione i mają zoptymalizowane luzy sprzęgające, co pozwala na stabilne przenoszenie momentu obrotowego w normalnych warunkach i zapewnia płynną pracę sprzętu.

- Zasada odłączania od przeciążenia: Gdy sprzęt się zacina, blokuje lub ładunek przekracza ustawiony limit, wewnętrzne rolki przemieszczają się pod wpływem przyłożonej siły. Urządzenie automatycznie ślizga się i rozłącza, szybko odcinając przenoszenie mocy i zapobiegając bezpośredniemu przenoszeniu obciążeń udarowych na wrzeciono i silnik.

- Logika resetowania i odzyskiwania: po usunięciu usterki sprzętu i powrocie obciążenia do normalnego poziomu, urządzenie może szybko ponownie się włączyć i zresetować do normalnego stanu transmisji bez konieczności demontażu całej maszyny. To znacznie skraca czas przestojów potrzebnych na konserwację.

Podstawowe funkcje i możliwości regulacji

- Precyzyjne ustawienie momentu obrotowego: Obsługuje bezstopniową, elastyczną regulację wartości momentu obrotowego, umożliwiając precyzyjne określenie progu ochrony urządzenia. Operatorzy mogą dowolnie konfigurować parametry w celu dopasowania ich do konkretnego obciążenia, mocy wyjściowej i wymaganego poziomu bezpieczeństwa sprzętu.

- Szybka reakcja na przeciążenie: W przypadku wystąpienia nietypowych warunków, takich jak utknięcie, zakleszczenie materiału lub przeciążenie, ogranicznik momentu obrotowego typu rolkowego wykonuje natychmiastowe rozłączenie i odcięcie zasilania. Jego bardzo czuła reakcja natychmiast blokuje siły uderzeniowe, chroniąc w ten sposób krytyczne elementy całej maszyny.

- Czysto mechaniczna konstrukcja sterowania: Urządzenie ma całkowicie mechaniczną konstrukcję; nie zawiera żadnych elektronicznych sterowników, czujników ani innych elementów elektrycznych. Nie wymagając zewnętrznego zasilania ani sygnałów sterujących, zasadniczo eliminuje potencjalne ryzyko awarii związane ze starzeniem się obwodu lub nieprawidłowym działaniem sygnału. Możliwość dostosowania do środowiska i zalety instalacji

Zoptymalizowane pod kątem złożonych warunków pracy występujących w warsztatach, urządzenie to charakteryzuje się dużą odpornością na zakłócenia i szeroką wszechstronnością instalacji, dzięki czemu jest kompatybilne z szeroką gamą konfiguracji przekładni i montażu.

- Tolerancja na trudne warunki otoczenia: Posiada wyjątkową odporność na zakłócenia; utrzymuje stabilną pracę nawet w warunkach związanych z dużym zapyleniem, zanieczyszczeniem olejem lub ciągłymi wibracjami sprzętu, dzięki czemu nadaje się do wszystkich typów trudnych środowisk produkcyjnych.

- Kompaktowa konstrukcja korpusu: Ogólna konstrukcja jest opływowa i zwarta — znacznie mniejsza pod względem objętości niż tradycyjne ograniczniki momentu obrotowego typu ciernego — dzięki czemu nie zajmuje nadmiernej przestrzeni instalacyjnej i dobrze nadaje się do kompaktowych układów zautomatyzowanych urządzeń.

- Wszechstronna kompatybilność montażu: Bardzo wszechstronna konstrukcja, obsługuje różne standardowe metody montażu przekładni - w tym montaż na końcu wału, montaż kołnierzowy oraz napędy łańcuchowe lub pasowe - dzięki czemu jest kompatybilny z zdecydowaną większością systemów przekładniowych.

Zalety wydajności

- Precyzja kontroli wysokiego momentu obrotowego: Charakteryzuje się wyraźnymi i precyzyjnymi progami ochronnymi; przy normalnych obciążeniach przenoszenie mocy odbywa się przy zerowych stratach i stabilnej wydajności. W krytycznych sytuacjach przeciążenia może przerwać transmisję mocy w ciągu milisekund, zapewniając stabilną i niezawodną ochronę.

- Odporność na wstrząsy i wytrzymałość zmęczeniowa: Wytrzymuje zmienne obciążenia generowane przez częste uruchamianie i zatrzymywanie sprzętu, a także chwilowe obciążenia udarowe spowodowane zacięciem materiału. Jego doskonała odporność na zmęczenie skutecznie wydłuża całkowitą żywotność ogranicznika momentu obrotowego typu rolkowego.

- Płynny reset przy braku obciążenia: Po usunięciu błędu przeciążenia urządzenie resetuje się płynnie w warunkach bez obciążenia, unikając problemów takich jak zacięcie lub awaria resetowania, pomagając w ten sposób liniom produkcyjnym szybko powrócić do rytmu pracy.

Pola aplikacji

- Maszyny transportowe: różne przenośniki materiałów, wciągniki i sprzęt podający; specjalnie zaprojektowany, aby rozwiązać problemy związane z nagłym przeciążeniem spowodowanym gromadzeniem się lub zakleszczeniem materiału podczas procesu przenoszenia.

- Sprzęt do przetwarzania przemysłu lekkiego: maszyny pakujące, maszyny do obróbki drewna i maszyny drukarskie; idealnie nadaje się do warunków pracy typowych dla lekkich urządzeń przemysłowych, które obejmują uruchamianie/zatrzymywanie z dużą częstotliwością i podatność na natychmiastowe przeciągnięcie.

- Sprzęt chemiczny i automatyczny: systemy transmisji chemicznej, zautomatyzowane linie montażowe i inteligentny sprzęt przetwarzający; zapewnia całodobową ochronę przeciążeniową przemysłowych linii produkcyjnych wymagających ciągłej, nieprzerwanej pracy.

Często zadawane pytania

- Pytanie 1: Jaka jest różnica pomiędzy ogranicznikiem momentu obrotowego typu rolkowego a ogranicznikiem momentu typu ciernego?

A1: Mechanizm rolkowy wykorzystuje rolki ze stali stopowej do pozytywnego przenoszenia sprzęgania, opierając się na precyzyjnej konstrukcji mechanicznej do rozłączania; skutkuje to doskonałą dokładnością momentu obrotowego i doskonałą powtarzalnością. Natomiast mechanizm cierny opiera się na poślizgu płytek ciernych w celu zabezpieczenia przed przeciążeniem, co zazwyczaj zapewnia niższą dokładność i jest podatne na zużycie. Dlatego model rolkowy lepiej nadaje się do zautomatyzowanych urządzeń narażonych na częste zacinanie się, cykle start-stop o wysokiej częstotliwości lub do zastosowań wymagających wysokiego stopnia precyzji ochrony.

- Pytanie 2: Czy do działania potrzebny jest czujnik?

A2: Ten produkt jest czysto mechanicznym zabezpieczeniem przed przeciążeniem; nie wymaga czujników, elektronicznych modułów sterujących ani zewnętrznych źródeł zasilania. Opiera się wyłącznie na swojej wewnętrznej strukturze rolek, aby poradzić sobie zarówno z przenoszeniem mocy, jak i odłączaniem przeciążeniowym. Konstrukcja ta zapewnia doskonałą odporność na zakłócenia, dzięki czemu doskonale nadaje się do trudnych warunków pracy, takich jak zapylenie, zanieczyszczenie olejem lub wysoka wilgotność, gdzie elektroniczne elementy sterujące byłyby nieodpowiednie.

- P3: W jakich warunkach pracy nie zaleca się stosowania ogranicznika momentu obrotowego typu rolkowego?

A3: Nie nadaje się do zastosowań wymagających długotrwałego, ciągłego poślizgu. Jeśli sprzęt wymaga ciągłego buforowania warunków przeciążenia – zamiast natychmiastowego przerwania zasilania – zalecamy zamiast tego wybranie mechanizmu typu ciernego. Mechanizm rolkowy najlepiej nadaje się do scenariuszy obejmujących natychmiastowe przeciągnięcie, zakleszczenie materiału lub nagłe, nagłe wymagania dotyczące zabezpieczenia przed przeciążeniem.

- P4: Jaki jest przybliżony okres użytkowania i jakie rutynowe czynności konserwacyjne są wymagane?

A4: Rolki ze stali stopowej są bardzo odporne zarówno na zużycie, jak i na ściskanie; w normalnych warunkach pracy ich żywotność znacznie przekracza żywotność standardowych produktów typu ciernego. Rutynowa konserwacja nie wymaga częstego smarowania; użytkownicy muszą po prostu okresowo czyścić powierzchnię z kurzu i resztek oleju oraz sprawdzać wartość ustawionego momentu obrotowego. W rezultacie koszty utrzymania są wyjątkowo niskie.
