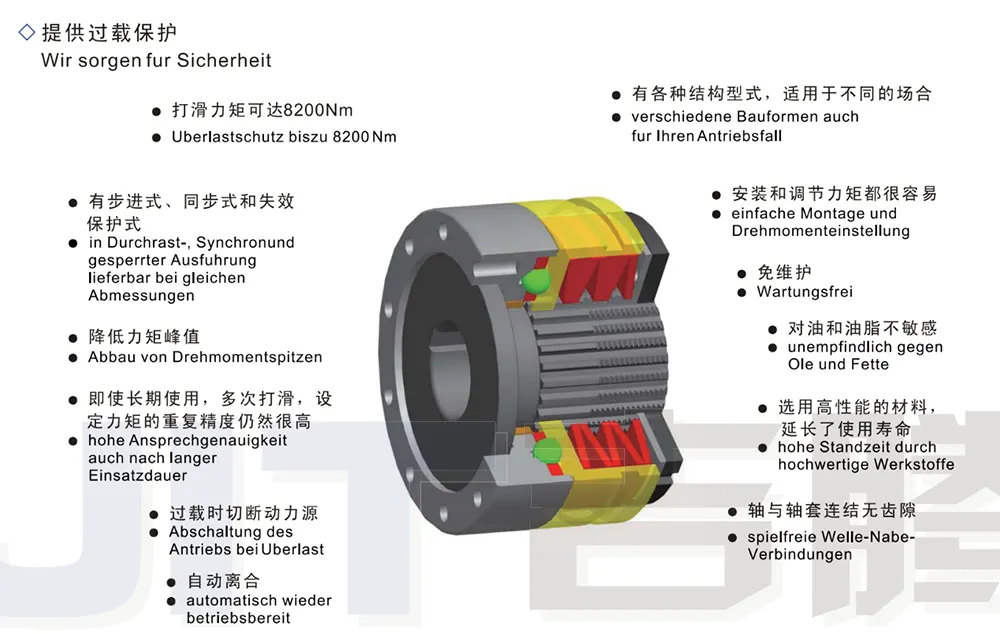

Ogranicznik momentu obrotowego do przemysłowego zabezpieczenia przed przeciążeniem

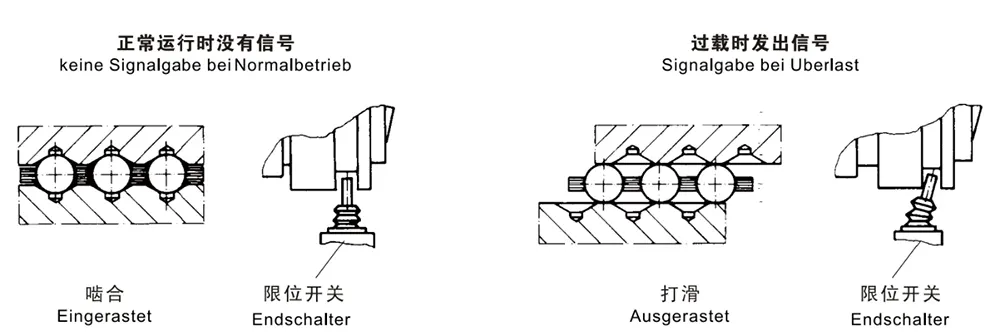

W przypadku przeciążenia kulki lub rolki odłączają się od wgłębień, powodując poślizg pomiędzy elementami napędowymi i napędzanymi, zapobiegając w ten sposób uszkodzeniom spowodowanym przeciążeniem. Ruchomy pierścień wykonuje ruch osiowy w kształcie litery „S”, wyzwalając sygnał z zamontowanego wyłącznika krańcowego lub wyłącznika zbliżeniowego. Sygnał ten można wykorzystać do sterowania lub odcięcia źródła zasilania.

Zalecamy użycie obwodu obejściowego, który omija wyłączniki krańcowe i czujniki, aby szybko ponownie uruchomić urządzenia zasilające.

Anwendervariabel durch Baukastensystem

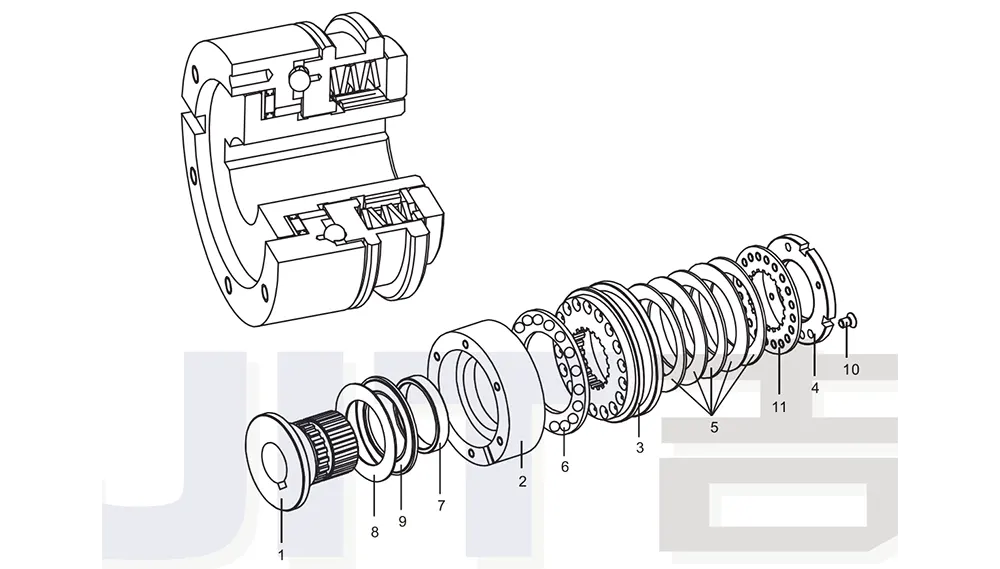

Lista elementów:

1 Nabe

2 Flanschring

3 Schaltringa

4 Einstellmutter

5 Tellerfedera

6 Kugelkafig

7 Gleitbuchse

8 osiowy schemat

9 Axialnadellager

10 Stellschraube

11 Sicherungsscheibe

Freischaltkupplung (lasttrennend)

- Maksymalny moment poślizgu do 8200 Nm

- Maksymalna dopuszczalna prędkość: 5000 obr./min

- Całkowite rozłączenie jest utrzymywane pomiędzy stroną napędzaną a stroną napędzaną

- Ręczne ponowne włączenie po poślizgu

- Sygnał wyjściowy za pośrednictwem wyłącznika krańcowego lub czujnika elektronicznego w przypadku poślizgu

- Dostępne ze sprzęgłem elastycznym typu XL do połączenia wał-wał

- Łatwa instalacja i uruchomienie

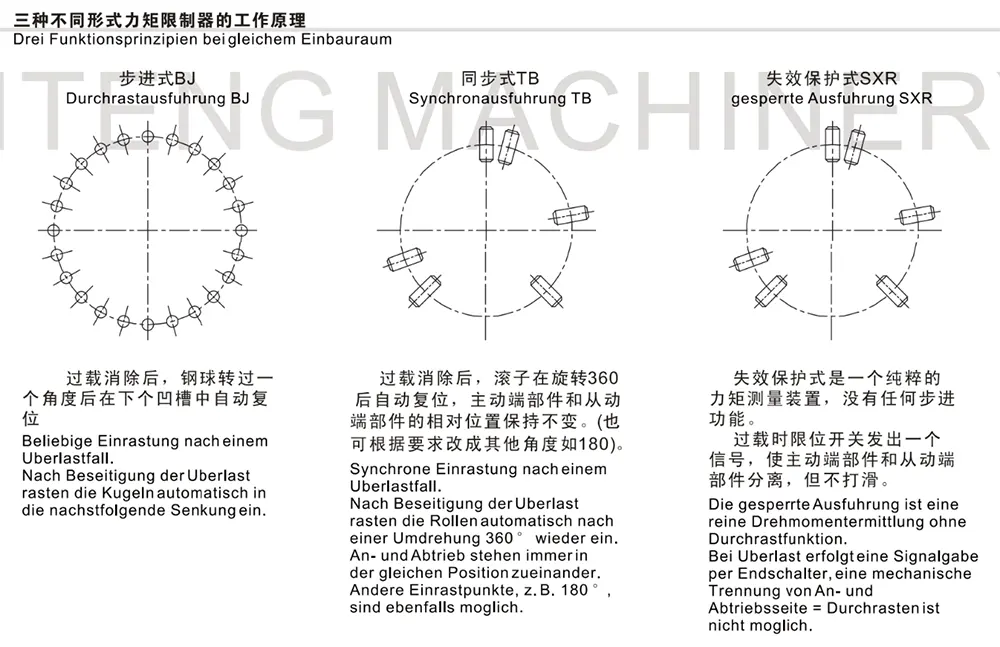

Zasada działania ogranicznika momentu obrotowego poślizgowego i swobodnego dla przemysłowego zabezpieczenia przed przeciążeniem:

— Poślizg następuje natychmiast po osiągnięciu przez przeciążenie ustawionego momentu poślizgu.

— Strona napędowa i strona napędzana mogą pozostać całkowicie rozłączone.

— Ponowne włączenie można wykonać ręcznie lub mechanicznie.

Instrukcje dotyczące operacji ponownego włączenia:

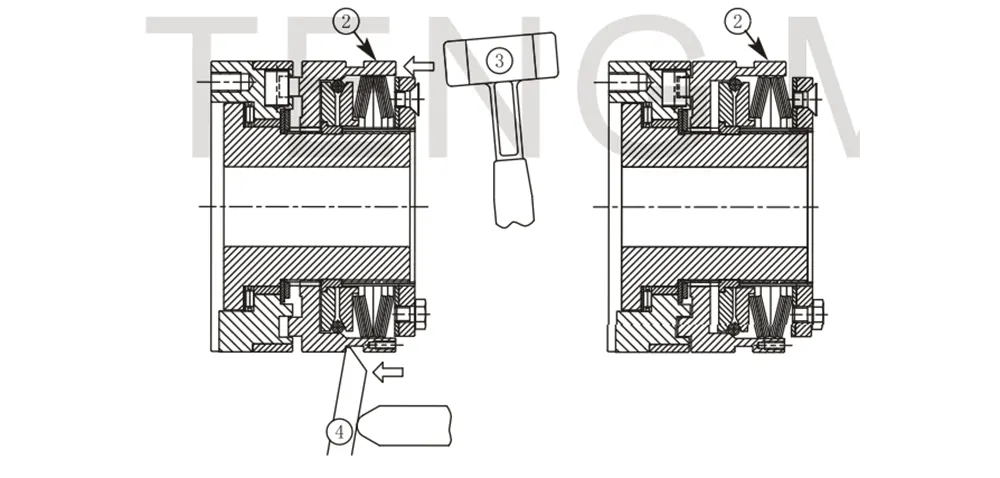

Po poślizgu ponowne załączenie ślizgającego się ogranicznika momentu obrotowego można uzyskać po prostu poprzez przyłożenie siły osiowej do pierścienia zmiany biegów (2). Operację tę można wykonać za pomocą różnych narzędzi. — Uderz bezpośrednio osiowo pierścień zmiany biegów za pomocą gumowego młotka (3) (patrz rysunek po lewej stronie) — Użyj dźwigni (4) — Użyj pneumatycznego lub hydraulicznego urządzenia włączającego (automatyczne ponowne sprzęgnięcie)

● Standardowy ogranicznik momentu obrotowego JTA-SR do przemysłowego zabezpieczenia przed przeciążeniem z momentem poślizgowym do 8200 Nm

● Gotowy do montażu po ustawieniu momentu obrotowego

● Możliwość bezpośredniego montażu z elementami przekładni klienta

● Dostępne trzy typy resetowania: typ indeksujący, typ synchroniczny i typ awaryjny. ● Moment obrotowy można ustawić po zamontowaniu na urządzeniu

● Tolerancja otworu gotowego: H7 (wg normy ISO); tolerancja szerokości wpustu: JS9 (wg normy DIN 6885/1)

● Powierzchnia fosforanowana

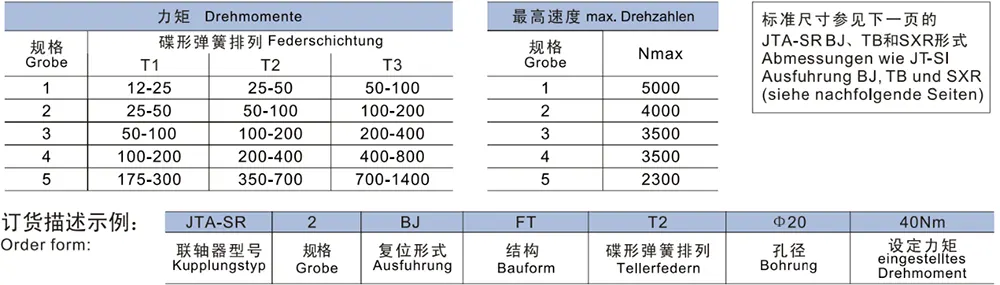

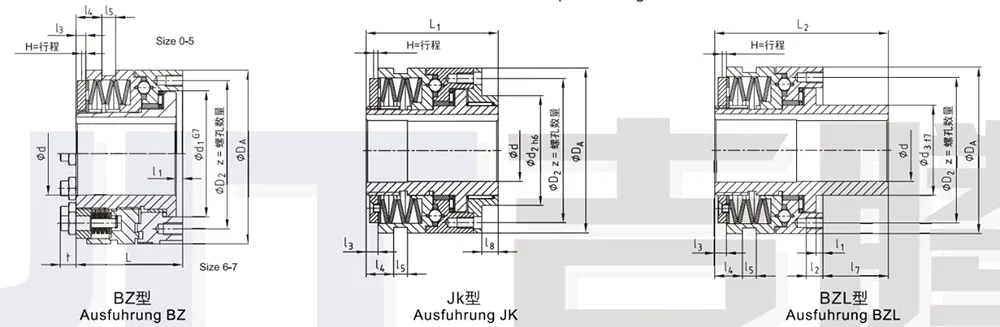

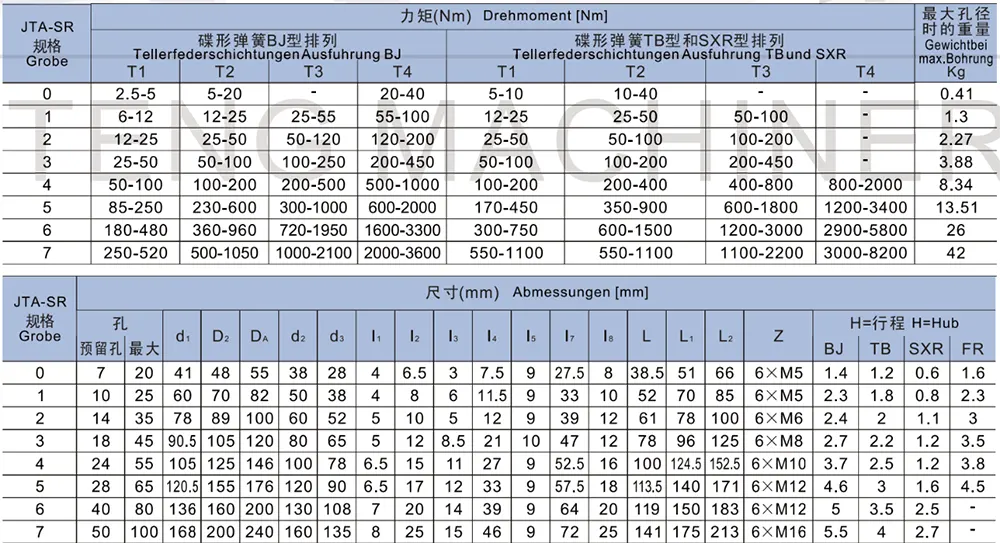

1)Typy T4TB i SXR: Moment dokręcania podano w oparciu o normę dla śrub klasy 12.9.

2) Rozmiar 6: Wymiar t = 15 mm; Rozmiar 7: Wymiar = 21 mm

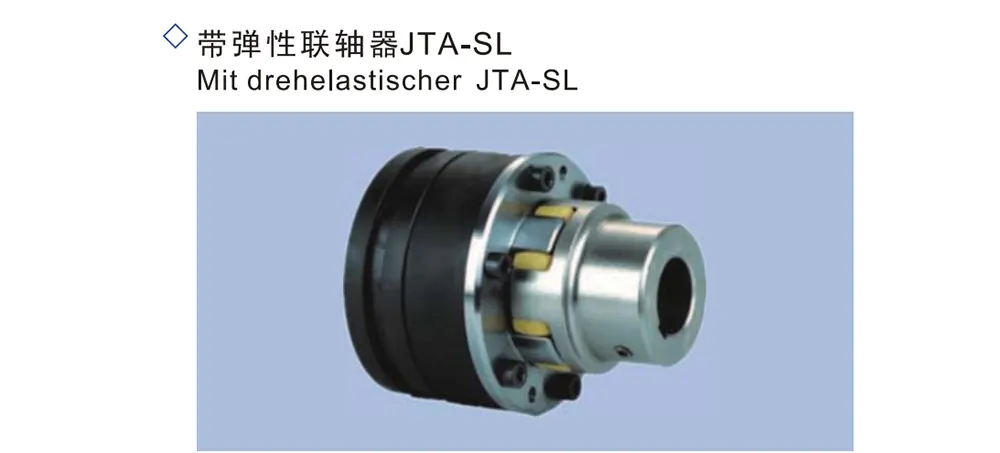

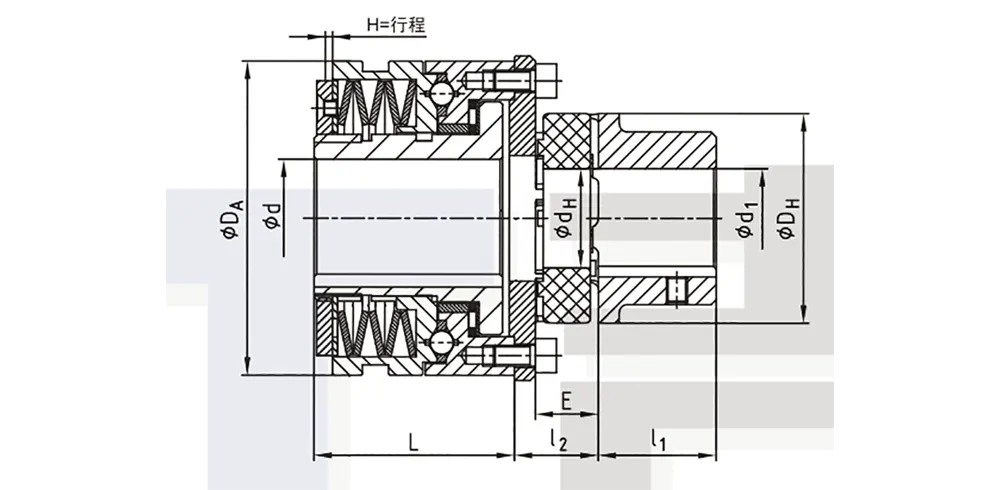

● Ogranicznik momentu obrotowego JTA-SL do połączenia wał-wał

● Osiowe wkładanie dla łatwej instalacji

● Kompensuje niewspółosiowość instalacji

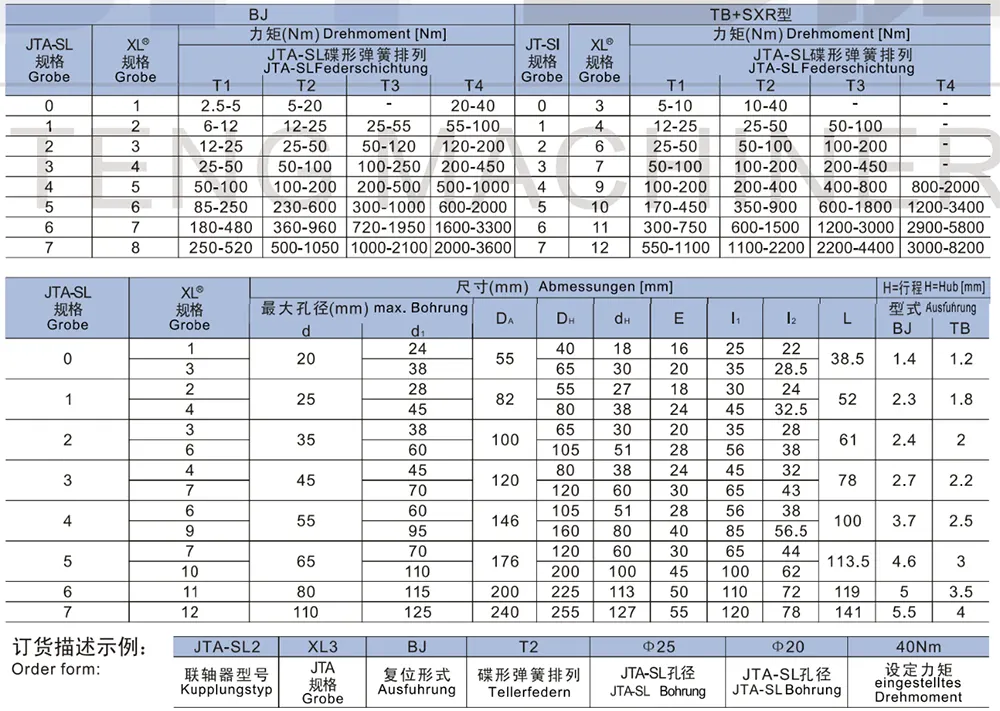

● Dostępne trzy typy resetowania: typ indeksujący, typ synchroniczny i typ awaryjny. ● Moment obrotowy można ustawić po zamontowaniu na urządzeniu

● Do wyboru różne elementy elastomerowe

● Tolerancja otworu gotowego: H7 (wg normy ISO); tolerancja szerokości wpustu: JS9 (wg normy DIN 6885/1)

Często zadawane pytania

P1: Jaka jest zasada działania tego przemysłowego ogranicznika momentu obrotowego z zabezpieczeniem przed przeciążeniem?

Odp.: Ten ogranicznik momentu obrotowego do przemysłowego zabezpieczenia przed przeciążeniem działa jako sprzęgło bezpieczeństwa typu rozłączającego. Wewnętrznie opiera się na zaczepieniu stalowych kulek w odpowiednich rowkach, aby ułatwić normalne przenoszenie mocy. Gdy urządzenie napotka zacięcie, obciążenie udarowe lub chwilowe przeciążenie — przekraczające ustawiony moment poślizgu — stalowe kulki automatycznie odłączają się od rowków. Powoduje to, że końcówki napędowe i napędzane ulegają względnemu poślizgowi i są całkowicie od siebie oddzielone, co bezpośrednio odcina źródło zasilania i chroni krytyczne komponenty o wysokiej wartości, takie jak silniki, reduktory i wały przekładni. Po wyzwoleniu przeciążenia „ruchomy pierścień” urządzenia ulega przemieszczeniu osiowemu w kształcie litery S; ruch ten można połączyć z wyłącznikami krańcowymi lub czujnikami zbliżeniowymi w celu generowania sygnałów elektrycznych, umożliwiając operatorom szybkie diagnozowanie i rozwiązywanie usterek.

P2: Czy urządzenie może zostać automatycznie zresetowane po uruchomieniu przeciążenia?

Odp.: Ten ogranicznik momentu obrotowego typu rozłączającego nie resetuje się automatycznie po wystąpieniu rozłączenia przeciążeniowego; końcówki napędowe i napędzane pozostają w stanie całkowicie odłączonym do czasu ręcznego resetu lub resetu za pomocą sprzętu zewnętrznego. Oferujemy trzy tryby resetowania: indeksowany, synchroniczny i bezpieczny. W przypadku operacji standardowych resetowanie można osiągnąć poprzez uderzenie osiowe ruchomego pierścienia gumowym młotkiem lub poprzez wykorzystanie mechanizmu dźwigniowego; w przypadku warunków pracy o wysokiej częstotliwości można zainstalować komponenty pneumatyczne lub hydrauliczne, aby umożliwić automatyczne resetowanie.

P3: Czy można podłączyć zewnętrzne czujniki lub przełączniki, aby umożliwić połączony system alarmowy i odcinający zasilanie?

Odp.: Gdy produkt ślizga się z powodu przeciążenia, przemieszczenie osiowe generowane przez ruchomy pierścień może bezpośrednio uruchomić zewnętrzny wyłącznik krańcowy lub czujnik zbliżeniowy, generując odpowiedni sygnał elektryczny. Firmy mogą zintegrować to z obwodem sterującym obejścia; po otrzymaniu sygnału system może szybko odciąć zasilanie urządzenia, powiadamiając personel o konieczności zdiagnozowania problemów, takich jak zacięcia materiału lub nadmierne obciążenie. Takie podejście zapewnia podwójną warstwę ochrony – obejmującą zarówno oprogramowanie, jak i sprzęt – aby zapobiec wtórnym uszkodzeniom sprzętu.

P4: Jakie są specyficzne różnice pomiędzy serią JTA-SR i JTA-SL i jak wybrać odpowiedni model? Odp.: JTA-SR to model do montażu ogólnego przeznaczenia; po zakończeniu ustawiania momentu obrotowego można go bezpośrednio zintegrować z komponentami przekładni klienta, dopasowując różne konstrukcje montażowe, takie jak kołnierze, koła łańcuchowe i koła zębate. JTA-SL został zaprojektowany specjalnie do scenariuszy sprzęgania wał-wał; Obsługuje montaż osiowy i ma wbudowane elastyczne elementy amortyzujące. Oprócz zapewnienia ochrony przed przeciążeniem, może również kompensować niewspółosiowość instalacji. Został zaprojektowany do bezpośredniego stosowania w połączeniu ze złączami elastycznymi typu XL i jest często stosowany na liniach montażowych i sprzęcie zsynchronizowanych przekładni.
