Wielopłytkowy ogranicznik momentu obrotowego tarcia

Wielopłytkowy ogranicznik momentu obrotowego to kompozytowy, ślizgowy element zabezpieczający przed przeciążeniem, opracowany specjalnie do stosowania w ciężkich warunkach pracy ze średnim i wysokim momentem obrotowym. W przeciwieństwie do konwencjonalnych jednopłytkowych lub standardowych wielopłytkowych ograniczników tarcia, w naszej konstrukcji zastosowano wielowarstwową, ułożoną na sobie strukturę tarcz ciernych. Taka konfiguracja maksymalizuje efektywną powierzchnię cierną w ramach niezwykle kompaktowej instalacji, umożliwiając obsługę znacznych obciążeń momentem obrotowym sięgającym tysięcy niutonometrów.

Oprócz szerokiej gamy precyzyjnie regulowanych ustawień momentu obrotowego i przydatności do ciągłej pracy ze średnimi i wysokimi prędkościami, urządzenie jest wyposażone w niezawierające azbestu suche tarcze cierne. Płyty te z natury posiadają właściwości odporne na rdzę, zużycie i eksplozję, dzięki czemu urządzenie może być stosowane bezpośrednio w niebezpiecznych i złożonych środowiskach operacyjnych bez konieczności jakichkolwiek dodatkowych modyfikacji.

Co więcej, urządzenie można połączyć ze złączami elastycznymi, aby skompensować różne odchyłki ustawienia powstałe podczas instalacji sprzętu. Dzięki temu idealnie nadaje się do zastosowań przemysłowych wymagających dużych obciążeń, takich jak kopalnie i wielkogabarytowe systemy przenośników, służąc jako niezbędny elastyczny element ochrony bezpieczeństwa w ciężkich systemach przesyłowych.

Tarcze cierne to niezawierające azbestu, odporne na rdzę, suche elementy cierne, odpowiednie do zastosowań przeciwwybuchowych, charakteryzujące się doskonałą odpornością na zużycie i długą żywotnością.

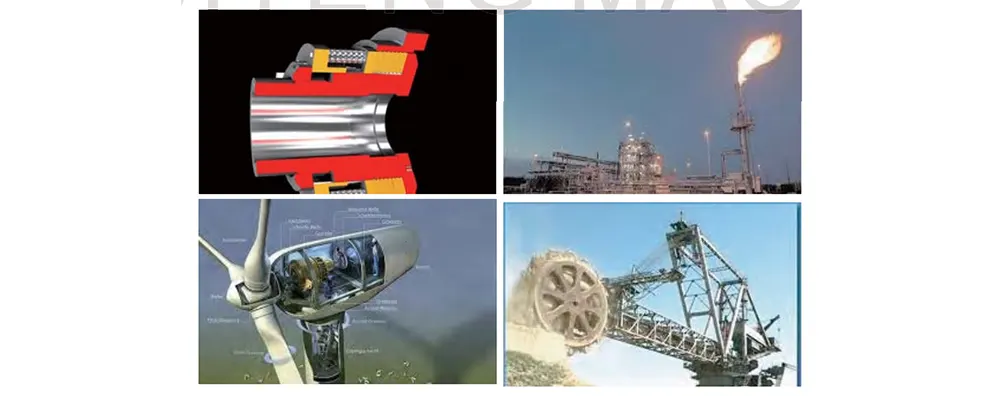

Przykłady zastosowań międzynarodowych:

Wielotarczowy ogranicznik momentu obrotowego

Stosowany w każdym zastosowaniu wymagającym zabezpieczenia przed poślizgiem przed przeciążeniem (nadmiernym momentem obrotowym), zapobiegając uszkodzeniu sprzętu i unikając strat w wyniku przestojów.

- Obiekty przemysłowe / Sterowanie spalinami z elektrowni (Siemens, GE)

- Linie montażowe (Niles-Simmons)

- Przemysł maszynowy dla górnictwa węgla (ThyssenKrupp, Grabe)

- Wytwarzanie energii wiatrowej (Samsung, Siemens, Bard, GE)

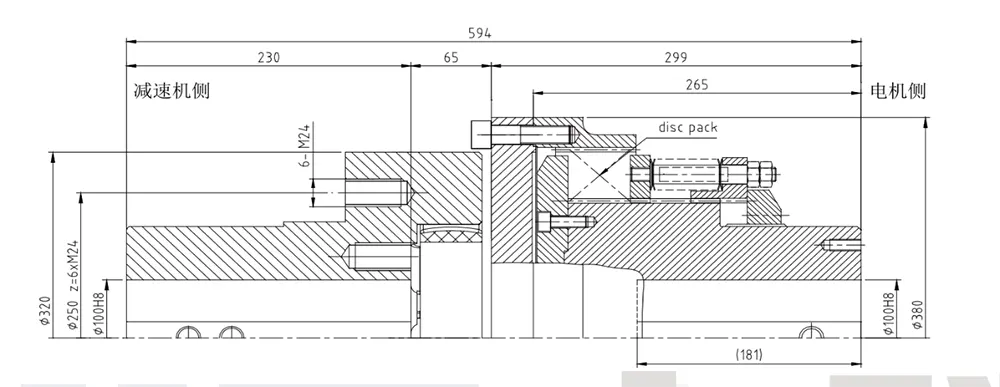

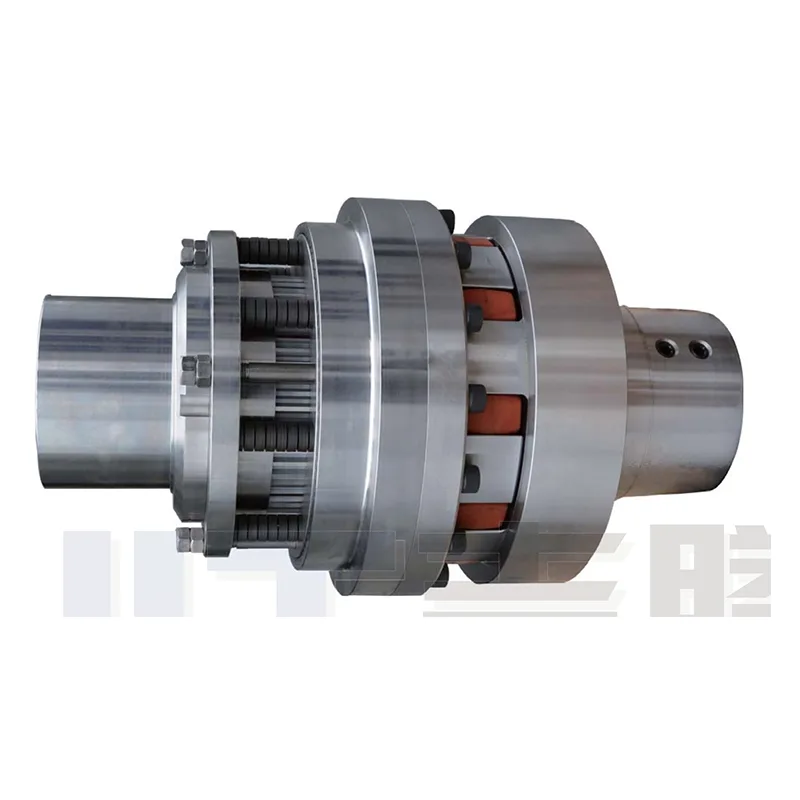

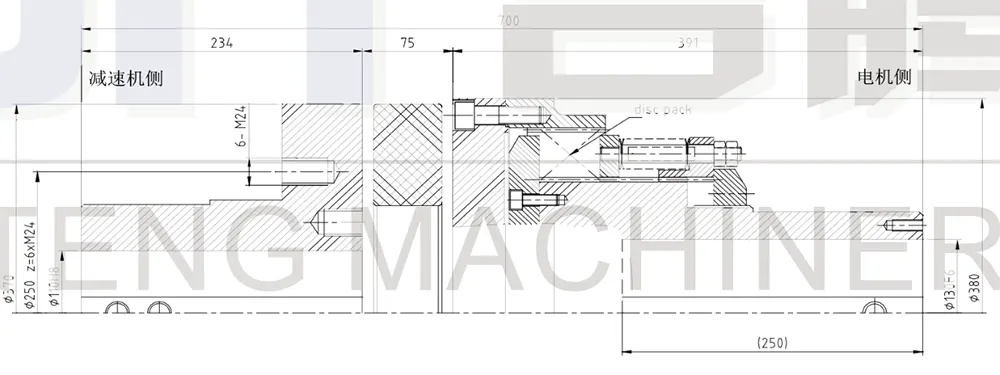

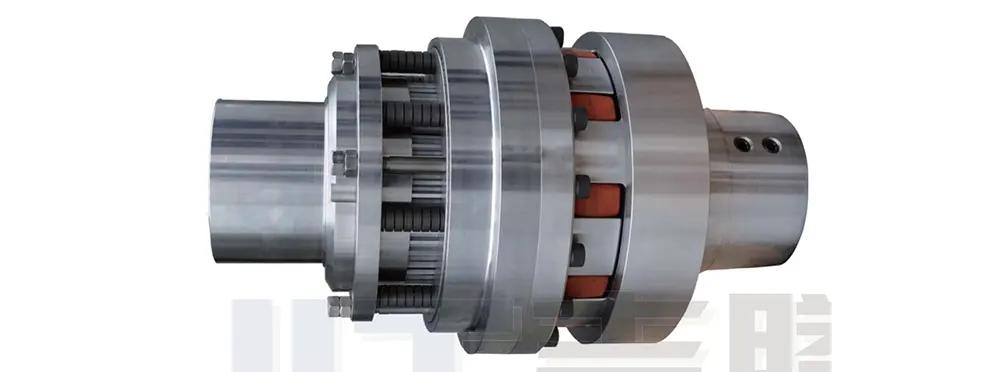

Połączenie wielotarczowego ogranicznika momentu obrotowego i elastycznego sprzęgła szczękowego (pająkowego) (1)

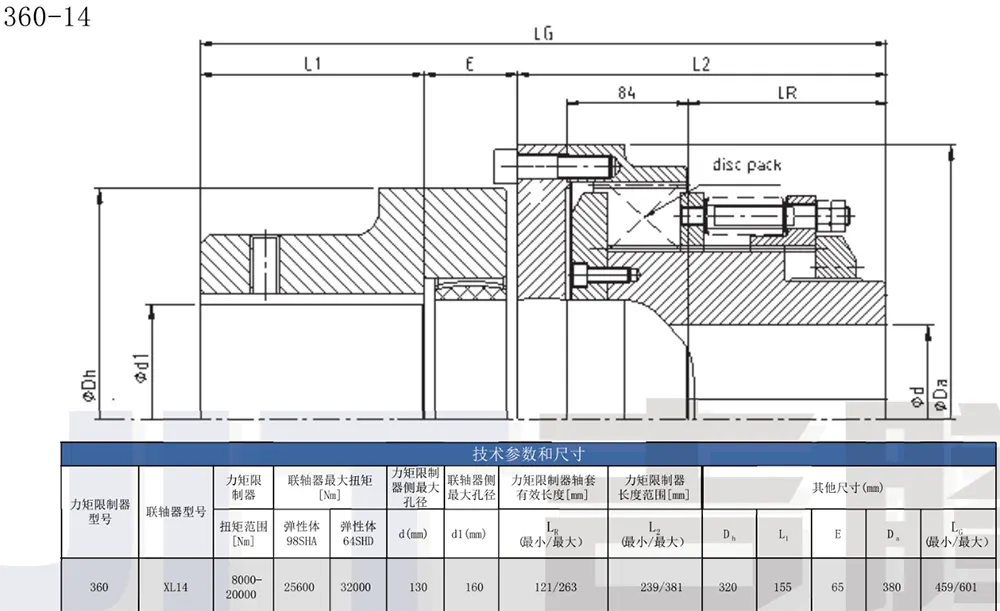

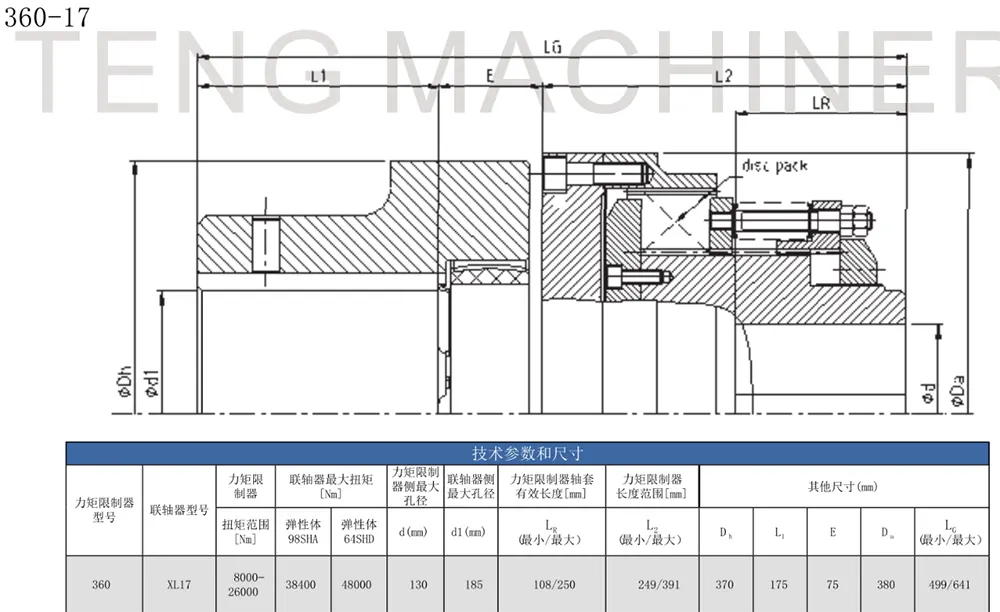

Połączenie wielotarczowego ogranicznika momentu obrotowego i elastycznego sprzęgła szczękowego (pająkowego) (2)

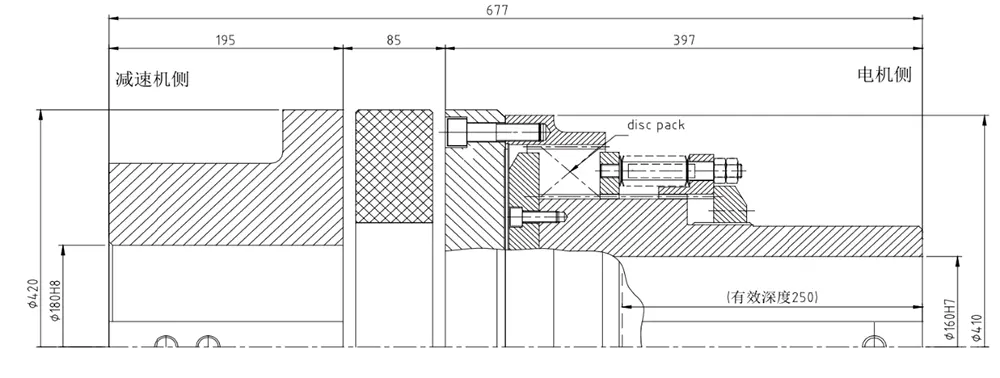

Połączenie wielotarczowego ogranicznika momentu obrotowego i elastycznego sprzęgła szczękowego (pająkowego) (3)

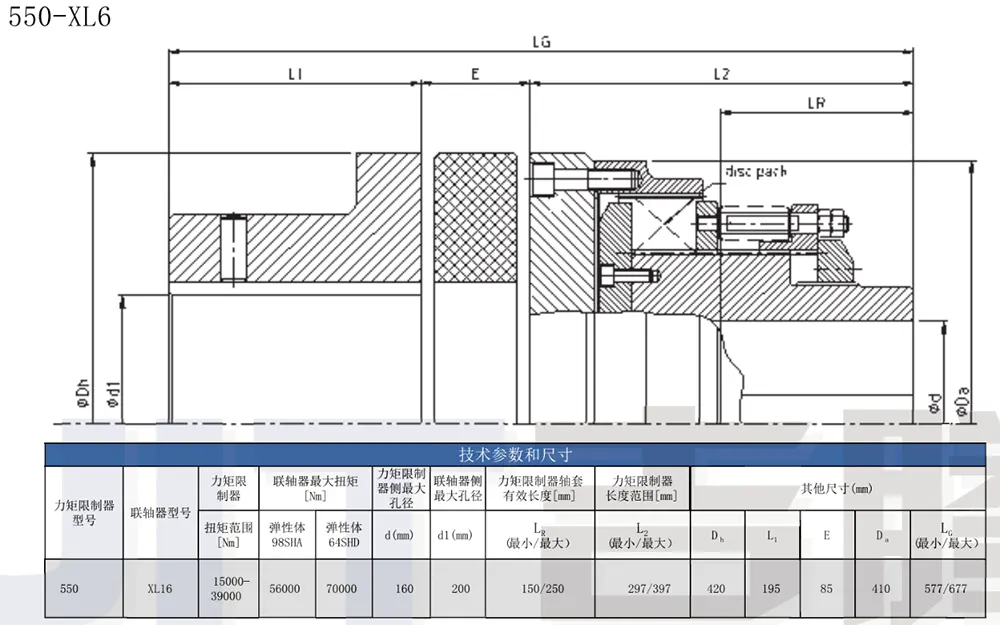

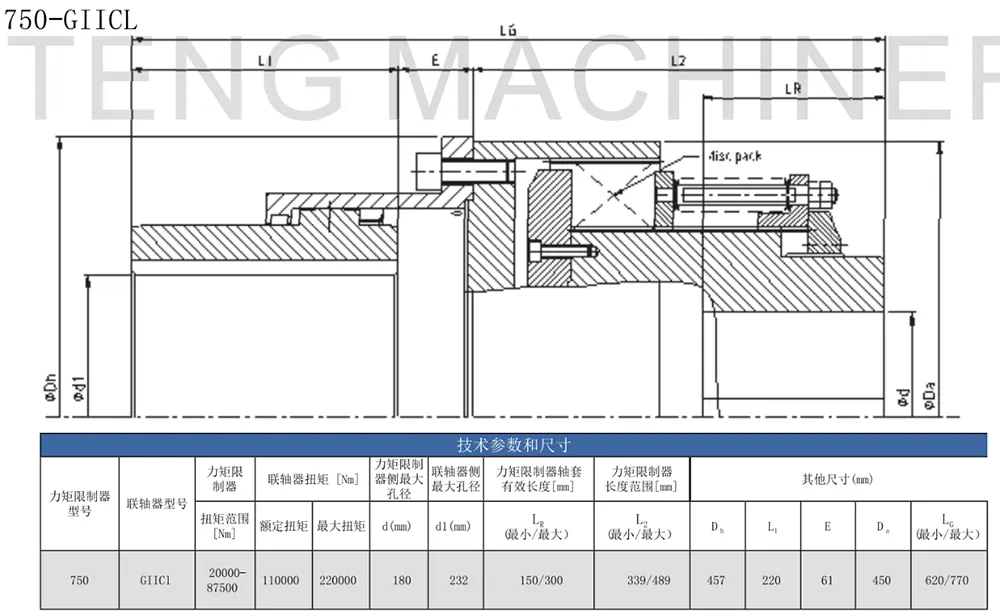

Połączenie wielotarczowego ogranicznika momentu obrotowego i całkowicie stalowego sprzęgła zębatego (4)

Typowe przykłady zastosowań wielopłytkowego ogranicznika momentu obrotowego tarcia

Służy do napędzania przenośnika o mocy 525 kW, instalowanego pomiędzy silnikiem a skrzynią biegów.

Służy do napędzania przenośnika o mocy 800 kW, instalowanego pomiędzy silnikiem a skrzynią biegów.

Służy do napędzania przenośników o mocy 1000 kW – 1200 kW, instalowanych pomiędzy silnikiem a przekładnią.

Specyfikacje techniczne i możliwości adaptacji

Wielopłytkowy ogranicznik momentu obrotowego charakteryzuje się wyjątkową możliwością dostosowania parametrów, metod połączeń, prędkości obrotowych i ogólnej kompatybilności. Jest w stanie spełnić wymagania instalacyjne i operacyjne zdecydowanej większości ciężkiego sprzętu, obsługując zarówno standardowe opcje wyboru, jak i spersonalizowane, niestandardowe dostosowania.

- Zakres obciążenia momentem obrotowym: Modele standardowe obejmują średnie i wysokie spektrum momentu obrotowego, przeznaczone głównie do zastosowań w sprzęcie o dużej wytrzymałości. W przypadku specjalistycznych scenariuszy bardzo dużych obciążeń oferujemy usługi dostosowywania na zamówienie w oparciu o rzeczywiste parametry momentu obrotowego klienta i krzywe obciążenia sprzętu, zapewniając kompleksową kompatybilność ze wszystkimi typami ciężkich środowisk operacyjnych.

- Metody łączenia końca wału: Kompatybilny z dwoma najbardziej rozpowszechnionymi schematami montażu na rynku: może wykorzystywać standardowe połączenie z otworem wpustowym - odpowiednie dla konwencjonalnych wałów przekładniowych - lub być połączone z bezkluczowym zespołem blokującym (tuleja rozporowa) w celu uzyskania połączenia bez wpustu, które jest idealne do precyzyjnych urządzeń transmisyjnych o zerowym luzie i obsługuje szeroki zakres średnic wałów.

- Możliwość dostosowania prędkości obrotowej: Modele standardowe są w stanie bezpośrednio sprostać ciągłym, nieprzerwanym wymaganiom operacyjnym sprzętu o średniej i dużej prędkości. Jeśli prędkość znamionowa sprzętu przekroczy górną granicę modelu standardowego, możemy w szczególności zoptymalizować materiały cierne i wewnętrzną strukturę sprężyny, aby stworzyć dostosowane do indywidualnych potrzeb rozwiązanie do dużych prędkości, skutecznie rozwiązujące wyzwania związane z zabezpieczeniem przed przeciążeniem w zastosowaniach wymagających dużych prędkości.

- Kompensacja niewspółosiowości instalacji: Produkt można zintegrować z różnymi typami łączników elastycznych, aby skutecznie absorbować i kompensować przesunięcia osiowe, odchylenia promieniowe i niewspółosiowość kątową występujące podczas procesu montażu. Zmniejsza to rygorystyczne wymagania dotyczące współosiowości podczas montażu sprzętu i pomaga zminimalizować koszty instalacji i uruchomienia.

Podstawowe zalety

W porównaniu do tradycyjnych ograniczników momentu obrotowego z blokadą i standardowych jednopłytkowych ograniczników momentu ciernego, wielopłytkowy ogranicznik momentu ciernego wykazuje wyjątkowe zalety w trzech kluczowych wymiarach: nośność, precyzja regulacji i odporność na warunki środowiskowe. Został specjalnie zaprojektowany, aby rozwiązać krytyczne problemy branżowe związane ze sprzętem o dużej wytrzymałości, takie jak trudność w zabezpieczeniu przed przeciążeniem, podatność na zużycie i ograniczenia operacyjne narzucone przez trudne warunki pracy.

1. Wysoka gęstość momentu obrotowego: wytrzymuje duże obciążenia w ograniczonych przestrzeniach

Wykorzystując wielowarstwową strukturę tarcz ciernych, zespół znacznie zwiększa całkowitą powierzchnię styku ciernego. Nie zwiększając zewnętrznych wymiarów produktu ani nie wymagając dodatkowej przestrzeni montażowej, może on niezawodnie przenosić ogromne obciążenia momentem obrotowym – osiągające poziom kilku tysięcy Newtonometrów (N·m). Dzięki temu idealnie nadaje się do ciężkich maszyn przemysłowych, takich jak wielkogabarytowe systemy przenośników i sprzęt górniczy, skutecznie rozwiązując wyzwanie związane z ograniczoną przestrzenią instalacyjną, często spotykaną w przypadku ciężkich maszyn.

2. Precyzyjna regulacja momentu obrotowego i wysoka powtarzalność progów zabezpieczeń

Operatorzy mogą precyzyjnie dostroić moment poślizgowy w szerokim zakresie, po prostu regulując wewnętrzne ciśnienie wstępne sprężyny. Ustawione parametry charakteryzują się wysoką powtarzalnością i wyjątkowo niskimi marginesami błędów, zapewniając efektywne i stabilne przenoszenie mocy przy normalnych obciążeniach eksploatacyjnych. W przypadku nagłego przeciążenia powierzchnie cierne natychmiast się ślizgają, aby rozproszyć siłę, zapewniając natychmiastową ochronę przy krytycznym progu przeciążenia, jednocześnie równoważąc wydajność przekładni z bezpieczeństwem sprzętu.

3. Doskonała wydajność materiału: przystosowana do środowisk trudnych i zagrożonych wybuchem

Urządzenie jest standardowo wyposażone w niezawierające azbestu, suche tarcze cierne klasy przemysłowej. Dzięki rezygnacji z tradycyjnych, gorszych materiałów ciernych, powierzchnie tarcz charakteryzują się naturalną odpornością na rdzę i zużycie, co skutkuje żywotnością znacznie przekraczającą żywotność standardowych elementów ciernych. Ogólna struktura produktu została zoptymalizowana pod kątem wymagających środowisk operacyjnych; nie wymaga dodatkowych akcesoriów uszczelniających ani modyfikacji konstrukcyjnych, może być bezpośrednio stosowany w specjalnych strefach pracy charakteryzujących się dużym zapyleniem, zanieczyszczeniem olejem lub rygorystycznymi wymaganiami przeciwwybuchowymi.

Często zadawane pytania

- Pytanie 1: Jaka jest podstawowa różnica pomiędzy wielopłytkowym ogranicznikiem momentu ciernego a standardowym ogranicznikiem momentu ciernego?

A1: Standardowe ograniczniki typu ciernego zazwyczaj wykorzystują konstrukcję jednopłytkową, dzięki czemu nadają się tylko do lekkich i średnich obciążeń oraz sprzętu od małych do średnich. Natomiast wielopłytkowy model o dużej wytrzymałości wykorzystuje ułożoną wielowarstwową strukturę cierną, co skutkuje znacznie większą gęstością momentu obrotowego. Przy równoważnej objętości fizycznej jego nośność jest kilkakrotnie zwiększona – jest w stanie wytrzymać ogromne obciążenia momentem obrotowym sięgającym tysięcy N·m – i jest specjalnie zaprojektowany do zastosowań o dużych obciążeniach, takich jak maszyny górnicze i wielkogabarytowe systemy przenośników.

- Pytanie 2: Czy to urządzenie może kompensować niewspółosiowość instalacji? Czy trzeba też dokupić osobne sprzęgło?

A2: Sam produkt nie posiada wbudowanej funkcji kompensacji samocentrowania; dlatego należy go połączyć ze sprzęgłem elastycznym, aby umożliwić współpracę. Po zainstalowaniu w połączeniu taka konfiguracja skutecznie kompensuje trzy rodzaje błędów montażowych – osiowe, promieniowe i kątowe – upraszczając w ten sposób proces montażu. Idealnie nadaje się do dużych, ciężkich maszyn, w których trudno jest uzyskać precyzyjną kontrolę współosiowości wału.

- P3: Czy konieczna jest modyfikacja konstrukcji uszczelniającej do stosowania w środowiskach niebezpiecznych (przeciwwybuchowych)?

Odpowiedź 3: Nie jest wymagana żadna wtórna modyfikacja. Agregat jest fabrycznie wyposażony w bezazbestowe, suche okładziny cierne, których właściwości materiałowe w pełni odpowiadają rygorystycznym wymaganiom warunków pracy w wykonaniu przeciwwybuchowym. W związku z tym standardową konfigurację fabryczną urządzenia można wdrożyć bezpośrednio w trudnych warunkach przemysłowych – w tym w środowiskach charakteryzujących się zapyleniem, zagrożeniami łatwopalnymi/wybuchowymi, zanieczyszczeniem olejem lub wysoką wilgotnością – oszczędzając w ten sposób zarówno koszty, jak i czas zwykle związany z modernizacją konstrukcyjną.

- P4: Czy oferujecie dostosowanie specyfikacji momentu obrotowego? Czy jednostki mogą być produkowane na podstawie konkretnych rysunków wyposażenia?

A4: Tak, dostosowywanie jest w pełni obsługiwane. Oprócz naszych standardowych specyfikacji momentu obrotowego, nasz zespół techniczny może zaprojektować i skonstruować specjalistyczne modele o wysokim momencie obrotowym, dokładnie dostosowane do specyficznych wymagań klienta dotyczących sprzętu — biorąc pod uwagę takie czynniki, jak znamionowy moment obrotowy, szczytowa nośność i maksymalna prędkość obrotowa. Ponadto oferujemy spersonalizowane usługi obróbki skrawaniem, aby uwzględnić niestandardowe średnice wałów i unikalne konstrukcje połączeń.
