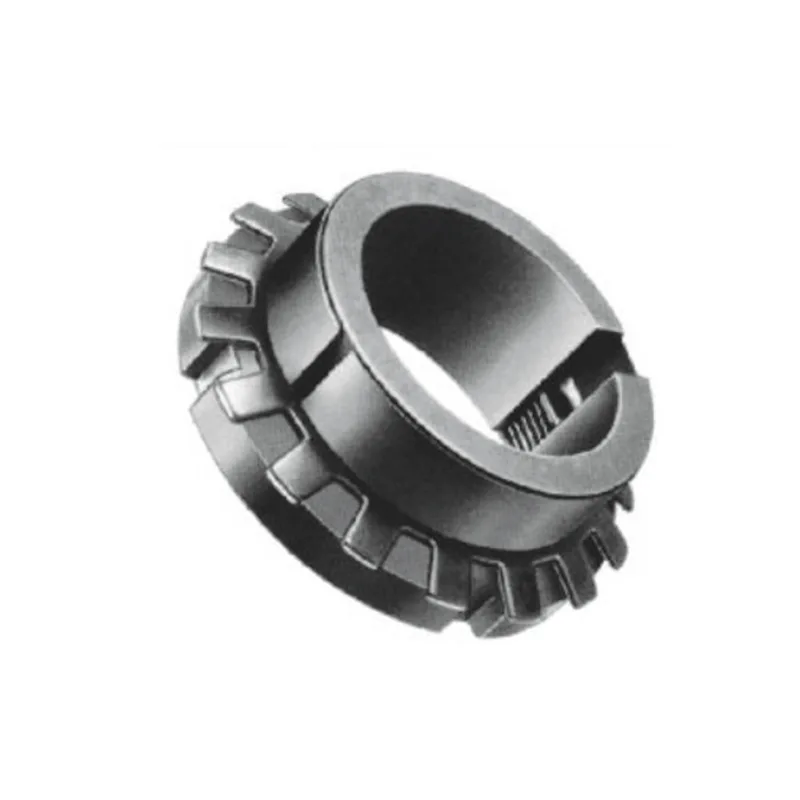

Zespół blokujący typu Z9

Zespół blokujący typu Z9 jest zastrzeżonym, lekkim, a jednocześnie wytrzymałym elementem blokującym bezkluczykowym opracowanym przez Jiteng Machinery. Jego działanie opiera się na zasadzie precyzyjnego, stożkowego samoblokowania do przenoszenia mocy. Dzięki smukłemu, kompaktowemu profilowi, który zajmuje minimalną przestrzeń montażową, zapewnia jednolitą i stabilną siłę mocowania, dzięki czemu jest kompatybilny zarówno z wałami pełnymi, jak i drążonymi różnych typów. Został specjalnie zaprojektowany do zastosowań obejmujących ograniczone przestrzenie, średnie i duże obciążenia oraz częste operacje uruchamiania i zatrzymywania, znajdując szerokie zastosowanie w maszynach ogólnych, w tym w systemach automatyki, sprzęcie do obróbki drewna i maszynach pakujących.

Lekka konstrukcja i oszczędność miejsca

W odróżnieniu od konwencjonalnych, nieporęcznych tulei rozprężnych, typ Z9 charakteryzuje się cienką i lekką konstrukcją. Dla dowolnego momentu obrotowego oferuje mniejszą całkowitą powierzchnię i cieńszy profil — specjalnie zaprojektowany, aby sprostać wyzwaniom montażowym w sprzęcie charakteryzującym się kompaktowymi przestrzeniami wewnętrznymi i ograniczonymi układami.

1. Mniejsza powierzchnia dla równoważnego momentu obrotowego: Przy zachowaniu standardowych nośności od średnich do dużych, zespół charakteryzuje się smukłą, opływową konstrukcją. Jego grubość i całkowita objętość są lepsze niż standardowe tuleje rozporowe o równoważnych specyfikacjach momentu obrotowego, skutecznie osiągając współczynnik wydajności „mały rozmiar, duże obciążenie”.

2. Zoptymalizowany pod kątem kompaktowych układów sprzętu: Zaprojektowany z myślą o ograniczonych przestrzeniach instalacyjnych występujących w systemach automatyki i precyzyjnych maszynach lekkiego przemysłu, zespół nie zajmuje dodatkowej przestrzeni po zainstalowaniu. Ułatwia to schludny i zorganizowany układ wewnętrzny maszyny głównej, wspierając w ten sposób przejście w kierunku lżejszych i bardziej zintegrowanych projektów sprzętu.

3. Wysoka wszechstronność w zakresie średnic wałów: Zespół blokujący typu Z9 umożliwia połączenia przenoszenia mocy dla szerokiej gamy specyfikacji wałów pełnych i drążonych. Szeroki zakres kompatybilnych średnic wałów zapewnia dużą wszechstronność, umożliwiając wykorzystanie go w wielu typach sprzętu bez konieczności częstego przełączania pomiędzy różnymi modelami komponentów.

Możliwości buforowania obciążenia i ochrony wału

1. Buforowanie chwilowych obciążeń udarowych: Podczas faz rozruchu i zatrzymywania pracy sprzętu generowane są chwilowe siły uderzenia i nagłe wahania momentu obrotowego. Jednolita struktura zaciskowa zespołu blokującego typu Z9 skutecznie buforuje te siły uderzenia, łagodząc w ten sposób naprężenia mechaniczne – lub „naprężenia twarde” – wywierane na układ przeniesienia napędu przez nagłe zmiany obciążenia.

2. Eliminacja uszkodzeń spowodowanych koncentracją naprężeń: Odrzucając nieodłączną wadę jednopunktowego przenoszenia obciążenia związaną z tradycyjnymi połączeniami wpustowymi, system osiąga równomierny rozkład obciążenia na całej powierzchni styku. Eliminuje to całkowicie problemy z koncentracją naprężeń w wale i piaście, zapobiegając w ten sposób awariom, takim jak deformacja wału, uszkodzenie powierzchni i pękanie komponentów.

3. Wydłużona żywotność głównych komponentów: Dzięki swoim właściwościom amortyzującym uderzenia obciążenia i zapewniającym równomierne przenoszenie momentu obrotowego, system znacznie zmniejsza stopień zużycia kluczowych elementów układu napędowego – takich jak wały główne, łożyska i piasty – skutecznie wydłużając w ten sposób żywotność eksploatacyjną głównych zespołów całej maszyny.

Odporność na warunki atmosferyczne i zdolność adaptacji do środowiska

1. Doskonała odporność na kurz i rdzę: Dzięki ulepszonemu procesowi ochrony powierzchni zespół wykazuje doskonałą odporność na kurz i rdzę. Potrafi długotrwale i niezawodnie pracować w standardowych warunkach warsztatów przemysłowych, charakteryzujących się obecnością pyłu, umiarkowanej wilgotności lub niewielkich zanieczyszczeń olejowych.

2. Stabilność w zmiennych temperaturach: Materiał posiada stabilne właściwości fizyczne; w związku z tym pozostaje bezpieczny — nie poluzowuje się ani nie zaciera — gdy jest poddawany wahaniom temperatury otoczenia obejmującym rozszerzanie i kurczenie się cieplne. Zapobiega to problemom, takim jak poluzowanie mechanizmu blokującego, zakleszczenie lub zatarcie spowodowane korozją.

3. Stabilne zaciskanie i przenoszenie momentu obrotowego w każdych warunkach pogodowych: Zespół blokujący typu Z9 pozostaje nienaruszony drobnymi zakłóceniami typowymi dla standardowych środowisk pracy. Utrzymuje stały moment mocowania i precyzję przekładni przez cały rok – w dzień i w nocy – wykazując się wyjątkową stabilnością i możliwością adaptacji w szerokim zakresie warunków pracy.

Zalety przekładni o wysokiej wydajności

1. Przeniesienie bez luzu przy minimalnych stratach: Zwężające się powierzchnie zapewniają ścisłe dopasowanie bez szczelin, zapewniając przenoszenie mocy bez „martwego skoku” i opóźnień. Eliminuje to całkowicie straty mocy spowodowane luzami mechanicznymi, co skutkuje znacznym wzrostem wydajności przekładni.

2. Zmniejszone zużycie energii przez sprzęt: Wysoce wydajna i precyzyjna struktura przenoszenia mocy minimalizuje zużycie nieefektywnej energii. Podczas długotrwałej, ciągłej pracy skutecznie zmniejsza to całkowity ślad energetyczny sprzętu, zmniejszając w ten sposób koszty operacyjne produkcji.

3. Stałe zwiększanie wydajności produkcyjnej: Układ przeniesienia napędu urządzenia działa z większą wydajnością i płynnością – bez przerw w zasilaniu lub spadku prędkości obrotowej. To konsekwentnie utrzymuje efektywność operacyjną, prowadząc do stałego i niezawodnego wzrostu ogólnej zdolności produkcyjnej przedsiębiorstwa.

Obowiązujące scenariusze

Zespół blokujący typu Z9 został specjalnie zaprojektowany do lekkich, a jednocześnie wytrzymałych przekładni. Kompatybilny z szeroką gamą typów sprzętu, stanowi idealny wybór komponentów do przenoszenia ciężkich ładunków w środowiskach o ograniczonej przestrzeni. Szeroko stosowane w różnego rodzaju lekkich urządzeniach przemysłowych i ogólnych urządzeniach o dużej wytrzymałości, w tym w systemach automatyki, maszynach do obróbki drewna, maszynach pakujących, pomocniczym sprzęcie metalurgicznym, reduktorach prędkości, wentylatorach przemysłowych, pompach wodnych i systemach transportowych.

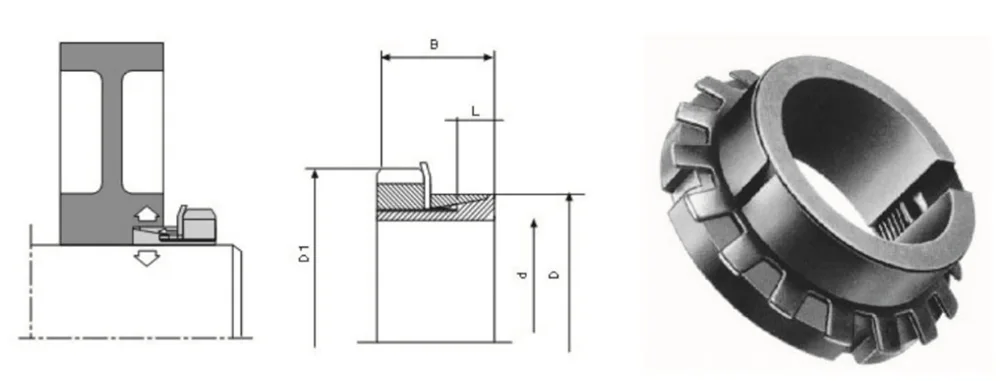

Podstawowe wymiary i parametry zespołów blokujących typu Z9

Często zadawane pytania

P1: Jaka jest podstawowa różnica pomiędzy zespołem blokującym typu Z9 a standardowymi, wytrzymałymi zespołami blokującymi?

Odpowiedź 1: Z9 charakteryzuje się przede wszystkim kompaktową, lekką, a jednocześnie wytrzymałą konstrukcją. Aby uzyskać równoważny moment obrotowy, ma mniejszą objętość całkowitą i cieńszy profil. Został specjalnie zaprojektowany do scenariuszy montażu, w których przestrzeń wewnętrzna na sprzęt jest ograniczona, skutecznie równoważąc kompaktową obudowę z solidną wydajnością nośną. Służy jako ekskluzywny, specjalistyczny komponent do automatyki precyzyjnej i urządzeń przemysłu lekkiego.

P2: Czy to urządzenie można zainstalować i normalnie eksploatować w ograniczonych przestrzeniach instalacyjnych?

A2: Z9 ma specjalnie zaprojektowaną, zwartą konstrukcję, opracowaną specjalnie dla sprzętu o ciasnych układach przestrzennych. Zajmuje minimalną przestrzeń i pozwala na wygodny montaż i demontaż; Całkowicie unika się trudności montażowych spowodowanych ograniczeniami przestrzennymi, dzięki czemu doskonale nadaje się do różnego rodzaju zintegrowanych urządzeń precyzyjnych.

P3: Czy zespół blokujący Z9 jest odpowiedni do urządzeń wymagających częstych cykli start-stop?

Odpowiedź 3: Z9 posiada doskonałe właściwości pochłaniania wstrząsów i rozpraszania obciążenia. Może skutecznie absorbować naprężenia udarowe generowane przez częste operacje rozruchu i zatrzymywania lub nagłe wahania obciążenia, chroniąc w ten sposób wał przed uszkodzeniem i całkowicie eliminując problemy związane z poluzowaniem lub poślizgiem. Idealnie nadaje się do środowisk pracy ciągłej, w których występują cykle start-stop o wysokiej częstotliwości.

P4: Jakie zalety oferuje zespół blokujący Z9 pod względem wydajności transmisji w porównaniu z tradycyjnymi połączeniami z kluczem?

A4: Tradycyjne połączenia wpustowe są podatne na problemy, takie jak luz montażowy (luz), opóźnienie w przenoszeniu mocy i znaczne straty spowodowane zużyciem. Natomiast zespół blokujący typu Z9 wykorzystuje samoblokujący mechanizm o zerowej powierzchni stożkowej. Zapewnia to bezstratną transmisję mocy, krótki czas reakcji i niskie zużycie energii. Utrzymuje stabilną wydajność operacyjną w dłuższej perspektywie i jest wolny od problemów związanych ze spadkiem momentu obrotowego.
