Zespół blokujący typu Z7B

Zespół blokujący typu Z7B to wyspecjalizowany, bezkluczowy element blokujący ciernie, o podwójnie stożkowej konstrukcji, zaprojektowany specjalnie do zastosowań w trudnych warunkach, obejmujących średnie i duże średnice wałów:

1. Konfiguracja strukturalna: składa się z jednego pierścienia wewnętrznego połączonego z dwoma pierścieniami zewnętrznymi. Konstrukcja wykorzystuje wewnętrzny mechanizm siły zaciskającej – ściskający do wewnątrz bez rozszerzania się na zewnątrz – co zapewnia dużą powierzchnię styku i zapewnia wyjątkową precyzję centrowania.

2. Większa wytrzymałość: zarówno całkowita grubość ścianki, jak i sztywność konstrukcyjna zostały kompleksowo wzmocnione; w rezultacie jego znamionowy moment obrotowy przekracza moment standardowego, lekkiego modelu Z7A.

3. Podstawowe zastosowania: Zaprojektowany głównie do blokowania wałów drążonych w reduktorach biegów i zabezpieczania elementów o dużej wytrzymałości w wielkogabarytowych systemach przekładniowych. Jest szeroko stosowany w kompletnych zestawach ciężkiego sprzętu przemysłowego w sektorach takich jak metalurgia, górnictwo, operacje portowe i wytwarzanie energii wiatrowej.

Odporność na zmęczenie i uderzenia

Zespół blokujący typu Z7B wykorzystuje w pełni sztywną konstrukcję cierno-przenoszącą. Z założenia pozwala uniknąć typowych pułapek związanych z komponentami elastycznymi – w szczególności ryzyka starzenia się i późniejszej awarii – dzięki czemu idealnie nadaje się do warunków pracy charakteryzujących się uderzeniami zmiennymi, typowymi dla hut stali, kopalń i obiektów portowych.

1. Eliminacja słabych stron sprężystych: przezwycięża nieodłączne wady zwykłych elementów sprzęgła elastycznego – takie jak podatność na starzenie i uszkodzenia zmęczeniowe – poprzez wykorzystanie sztywnych, stożkowych powierzchni do przenoszenia momentu obrotowego. W związku z tym jest odporny na pogorszenie wydajności, często spowodowane zanikiem sprężystości.

2. Możliwość dostosowania do wymagających warunków: został zaprojektowany tak, aby wytrzymywać częste cykle rozruchu i zatrzymywania, obciążenia udarowe wynikające z cofania w przód i w tył oraz ciągłą, ciężką pracę przez całą dobę, wykazując wyjątkową tolerancję na obciążenia zmienne.

3. Wyjątkowa trwałość: Nawet przy długotrwałych i powtarzających się obciążeniach udarowych zespół pozostaje wolny od poluzowań, poślizgów lub pogorszenia momentu obrotowego. Umożliwia nieprzerwaną, ciągłą pracę przez cały rok, a jego trwałość znacznie przewyższa trwałość konwencjonalnych elementów sprzęgła.

Możliwość adaptacji w terenie

Zespół zapewnia dużą tolerancję na błędy montażowe, narzucając mniej rygorystyczne wymagania dotyczące precyzji obróbki detali. Ta funkcja w szczególności rozwiązuje trudne problemy montażowe często spotykane podczas pracy ze starszym sprzętem, w którym powierzchnie wałów mogły ulec zużyciu lub uszkodzeniu.

1. Wysoka tolerancja dla zmian pasowania: Wykazuje dużą zdolność kompensowania różnic w tolerancji pasowania pomiędzy wałem a piastą. Możliwość ta pozwala na zastosowanie niższych standardów precyzji podczas wstępnej obróbki detali, redukując w ten sposób całkowite koszty związane z precyzyjną obróbką wykańczającą komponentów.

2. Zespół blokujący typu Z7B kompensuje defekty starzejącego się sprzętu – takie jak zużycie powierzchni wału, niewielkie odkształcenie owalne i nadmierny luz pasowania – eliminując w ten sposób luz w skrzyni biegów bez konieczności wymiany całego zespołu wału i piasty, umożliwiając opłacalną modernizację.

3. Pozycja montażowa jest dowolnie regulowana i nie wymaga precyzyjnego ustalania punktu odniesienia, co skutecznie zmniejsza złożoność modernizacji na miejscu starszego sprzętu.

Bezpieczeństwo strukturalne

Wykorzystując zamkniętą, integralną strukturę zaciskową, zespół blokujący typu Z7B eliminuje liczne zagrożenia bezpieczeństwa związane z tradycyjnymi równoległymi połączeniami wpustowymi, zapewniając stabilne i niezawodne działanie blokujące nawet w trudnych warunkach pracy.

1. Eliminuje typowe ryzyko awarii związane z tradycyjnymi kluczami równoległymi – takie jak zużycie, pękanie, przemieszczenie osiowe i zatarcie przekładni – zwiększając w ten sposób redundancję bezpieczeństwa operacji sprzętu.

2. Integralna konstrukcja równomiernie rozkłada obciążenia, zapobiegając miejscowym koncentracjom naprężeń; w rezultacie zespół jest wysoce odporny na niewspółosiowość, odłączenie lub pęknięcie elementów podczas pracy.

3. Utrzymuje bezpieczną blokadę w trudnych warunkach – w tym przy dużych obciążeniach udarowych, wysokich temperaturach, zapylonym środowisku i intensywnych wibracjach – zapobiegając w ten sposób uszkodzeniom sprzętu i incydentom związanym z bezpieczeństwem produkcji spowodowanym nagłymi awariami przekładni, a ostatecznie zwiększając ogólny współczynnik bezpieczeństwa maszyn.

Podstawowe specyfikacje

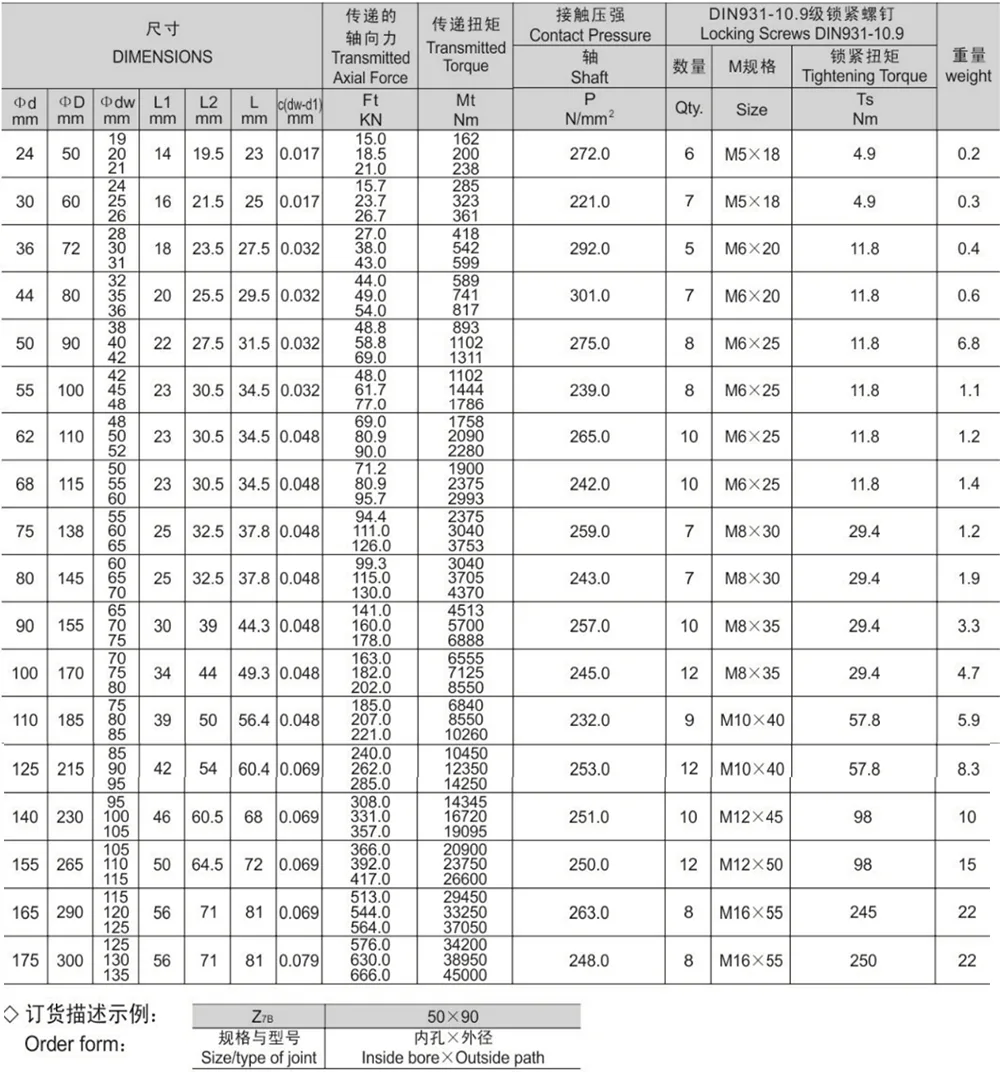

Zespół blokujący typu Z7B jest dostępny w szerokiej gamie podstawowych wymiarów i parametrów. Aby wybrać produkt, należy zapoznać się z tabelą podstawowych wymiarów i parametrów zespołu blokującego Z7B, aby określić odpowiedni model na podstawie średnicy wału, znamionowego momentu obrotowego i dostępnej przestrzeni montażowej.
